阀体内部承压性能有限元分析模型

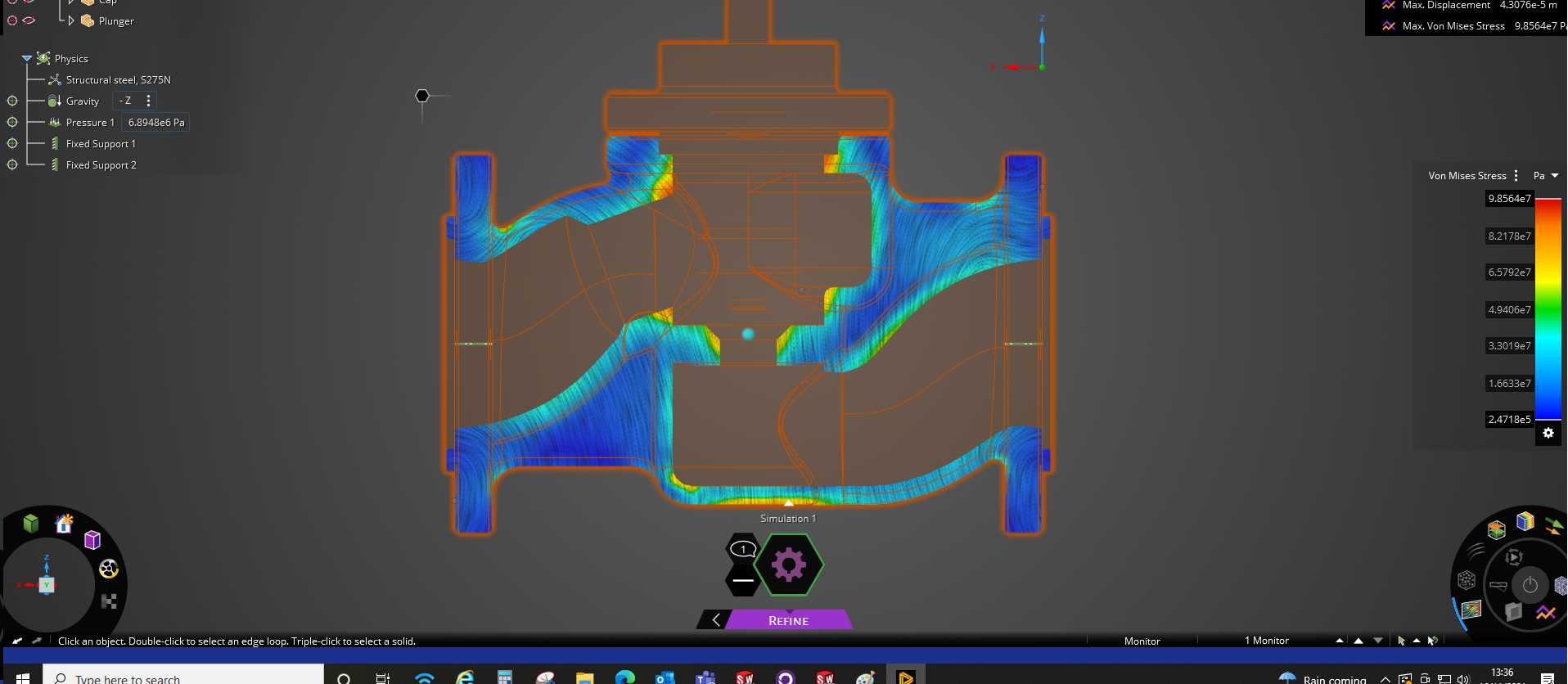

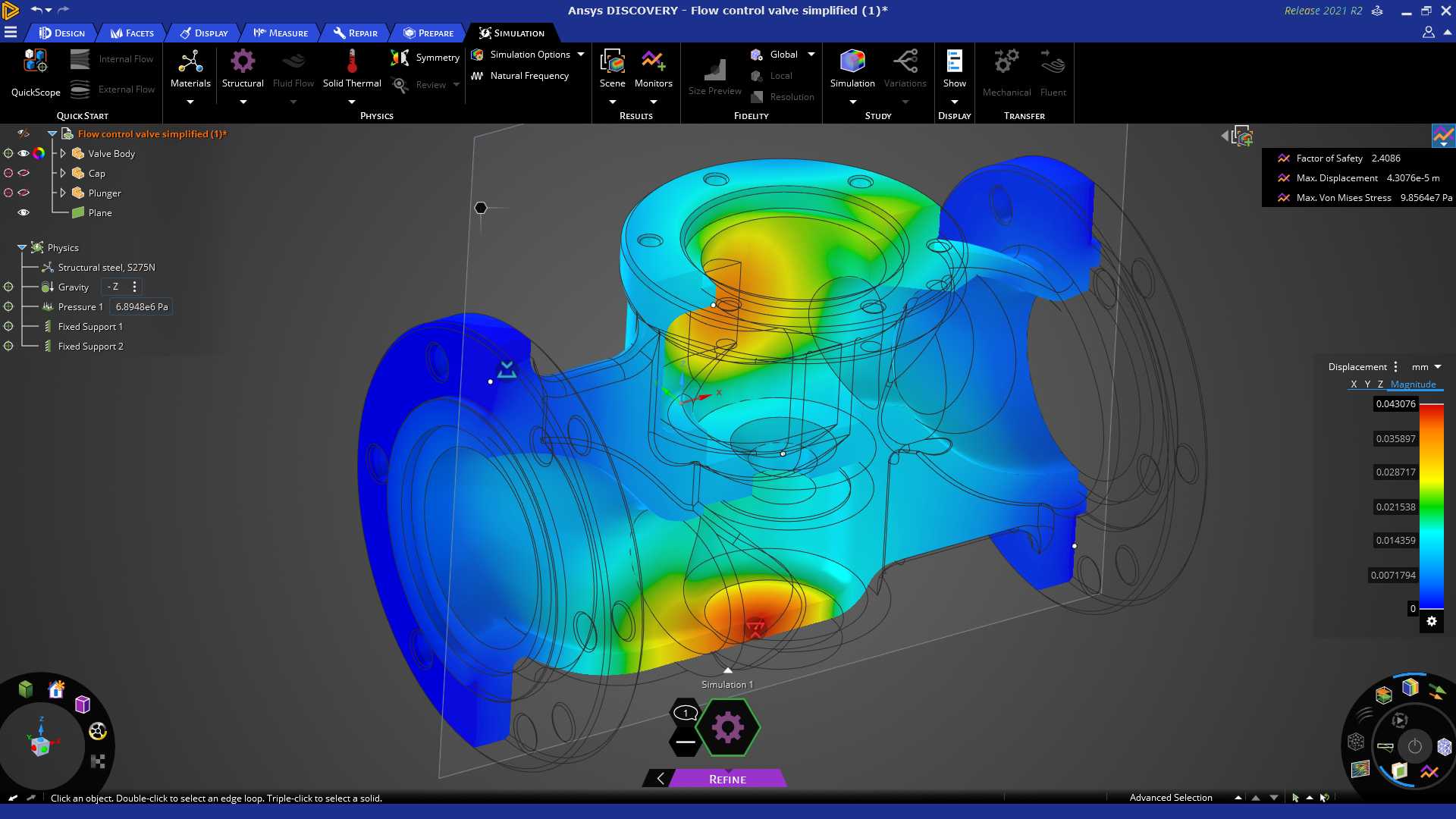

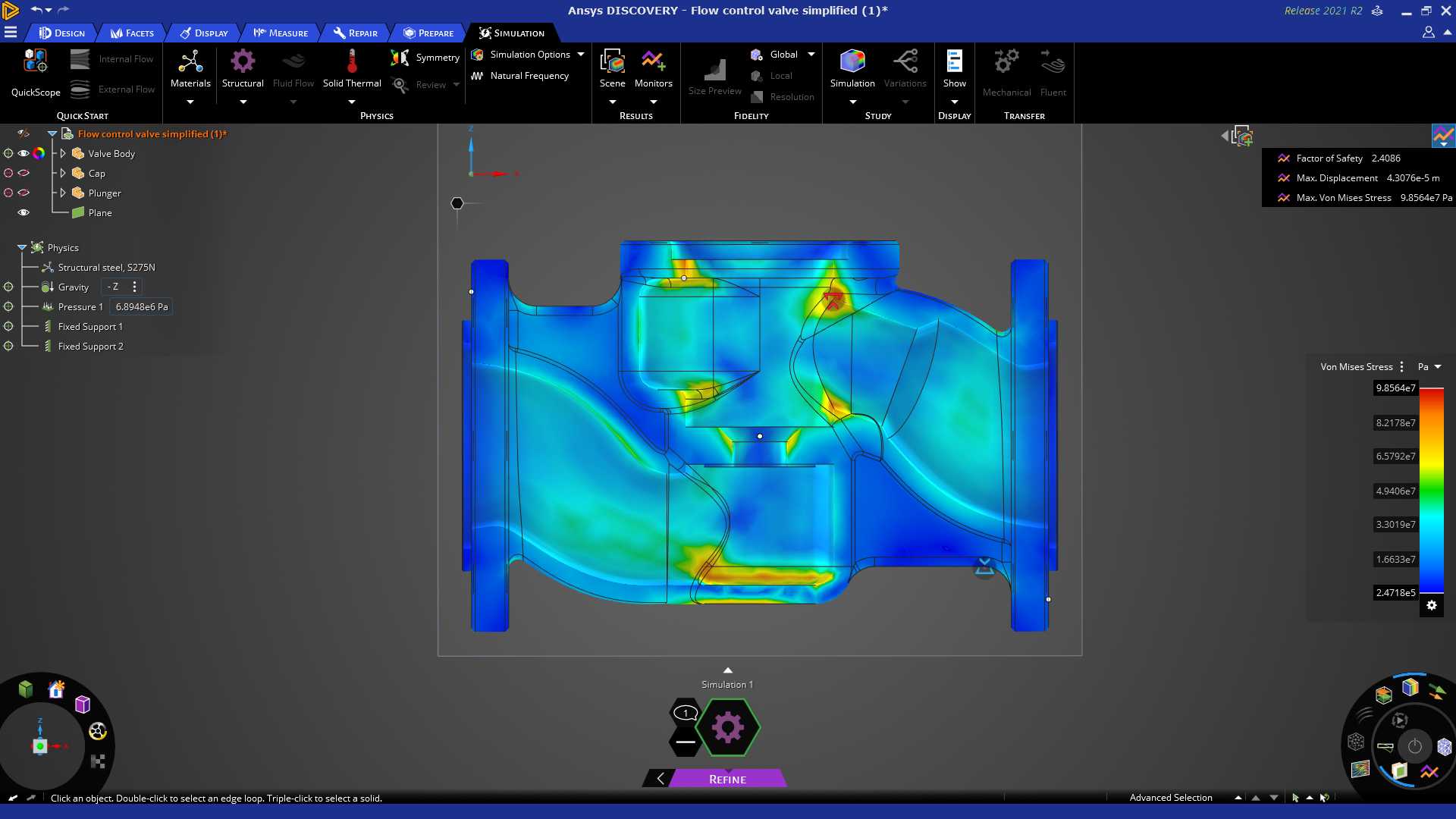

　　该模型针对工业管路系统中常用的直通式阀体开展内部压力作用下的力学性能分析，覆盖阀体从入口到出口的全流道及周边壁厚结构，可直观呈现不同内压载荷下阀体各部位的应力分布、变形趋势，为阀体结构优化、壁厚选型提供量化的力学参考依据。在实际工程场景中，这类阀体广泛应用于石油输送、化工介质传输、市政给排水、工业循环水系统等管路环节，核心作用是控制管路内介质的通断、调节流量与压力，其承压能力直接决定管路系统的运行安全性，一旦出现壁厚不足导致的应力超限，极易引发介质泄漏、管路爆裂等安全事故，因此在产品定型前开展内部压力的有限元计算，是阀体研发环节中不可或缺的验证步骤。从设计思路来看，建模过程中完整保留了阀体的流道曲面过渡、法兰连接端面、

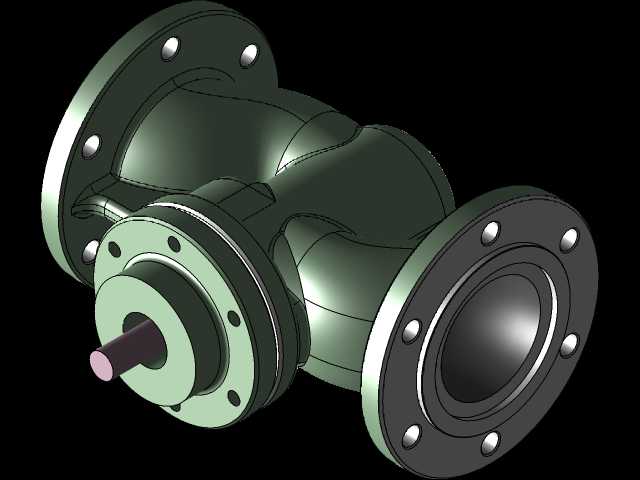

　　中腔密封配合位、阀杆安装孔等关键结构特征，没有对圆角、壁厚突变位置做不合理的简化，避免因模型简化导致的应力计算结果失真，能够真实还原阀体在实际承压状态下的力学响应。模型的安装边界完全匹配工业通用法兰连接尺寸标准，两侧法兰的螺栓孔分布、端面密封槽尺寸、中心高参数均符合常规管路安装的适配要求，可直接对接同通径的管路系统开展装配验证，无需额外调整安装接口尺寸。从功能特性上，该分析模型可清晰呈现流道转弯处、中腔与流道交接位置、法兰根部等应力集中区域的数值变化，帮助设计人员快速定位结构薄弱点，针对性调整局部壁厚、优化过渡圆角半径，在保证承压强度满足工况要求的前提下，尽可能降低阀体整体重量，减少材料冗余。同时模型可覆盖不同内压载荷下的变形量计算，验证密封配合位的变形是否在密封件允许的补偿范围内，避免工作压力下因密封面变形过大导致的介质泄漏问题。
