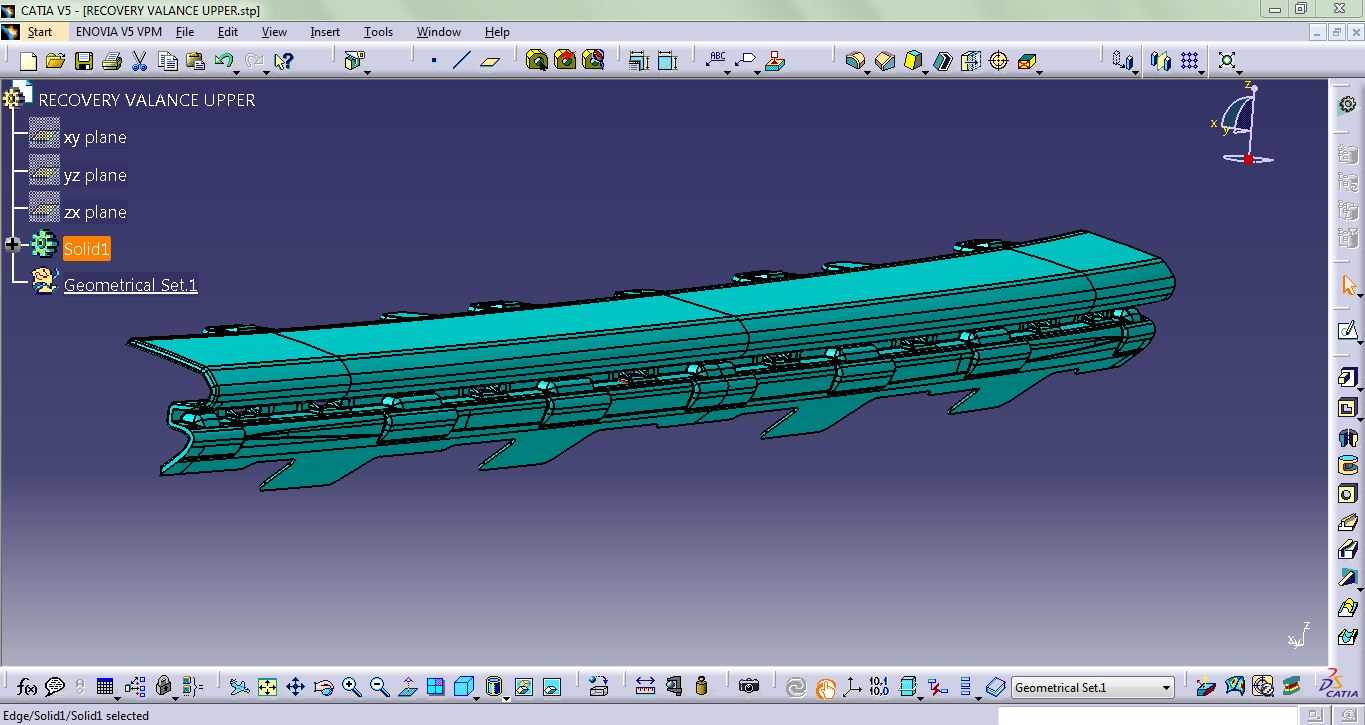

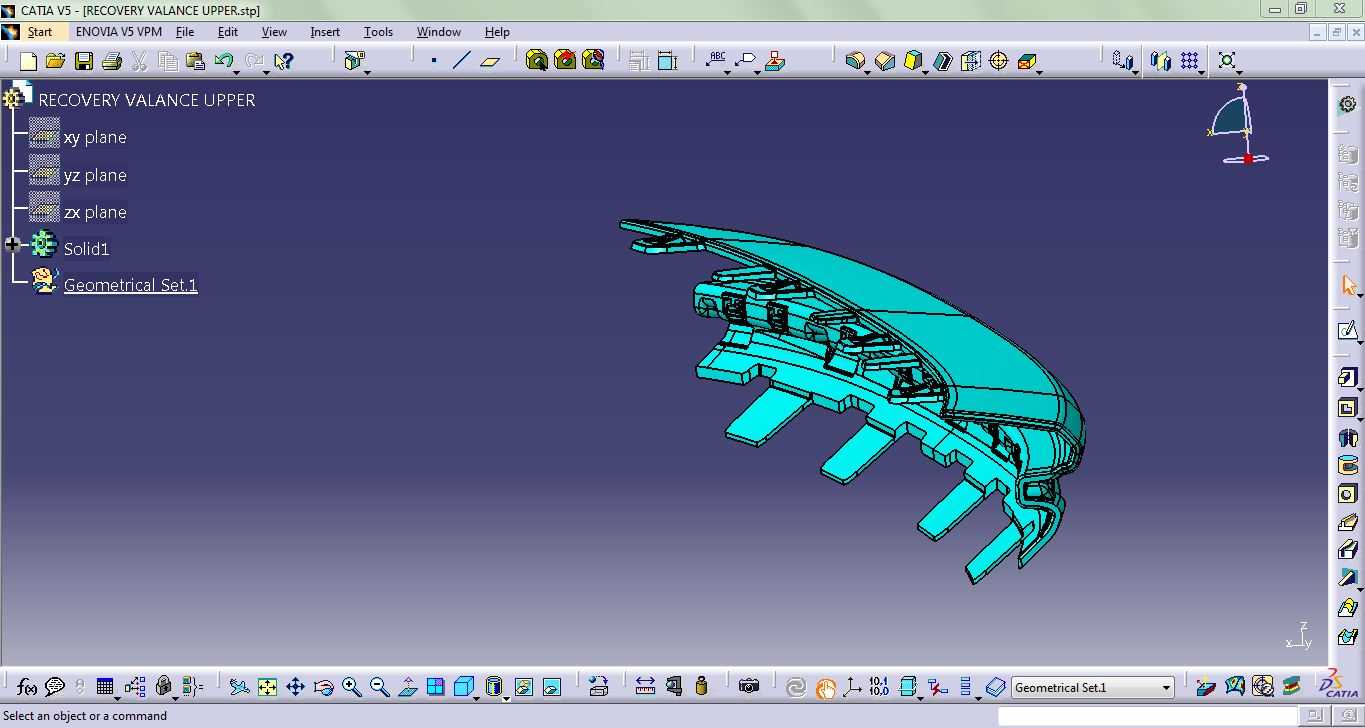

汽车轮眉装饰安装支架结构设计

　　该零件为汽车外饰系统中的轮眉安装承载支架，主要应用于乘用车翼子板与轮眉装饰件的连接过渡场景，承担轮眉饰件的定位、承载与振动缓冲功能，是车身外饰装配环节中保障饰件贴合精度、行车过程中饰件不发生松脱异响的核心结构件。从实际装车场景来看，该部件布置于翼子板轮弧内侧的钣金安装位，外侧与轮眉装饰罩的内侧卡扣位一一对应，内侧通过预留的安装柱与车身钣金的定位孔配合，既要适配轮弧曲面的造型走向，也要抵消车辆行驶过程中轮腔附近带来的碎石冲击、振动载荷，同时还要为轮眉饰件提供足够的安装预紧力，避免长期使用后饰件与翼子板之间出现缝隙不均、翘边的问题。设计过程中优先遵循安装基准统一原则，将与车身钣金配合的三个主安装柱作为 primary 基准，

　　所有卡扣安装位的形位公差均以此基准进行标注，避免多基准带来的装配累积误差；考虑到轮眉饰件为外观件，支架上的卡扣支撑位特意做了0.8mm的弹性变形余量，既可以补偿注塑件的成型收缩偏差，也能在装配时提供适度的卡接行程，降低装配工人的按压施力要求，同时避免硬接触导致的饰件表面出现应力发白的外观缺陷。结构布局上顺着轮弧的曲率走向排布支撑筋，主支撑筋厚度设置为2.5mm，连接卡扣位的辅助筋厚度控制在1.5mm，既保证整体结构的抗扭刚度，也避免筋位过厚导致的注塑缩痕问题；零件边缘全部做了R1.2的圆角过渡，防止装配过程中锐边割伤线束或者操作人员手部，同时在靠近轮腔一侧的位置预留了线束避让缺口，方便轮速传感器线束的走线固定，

　　避免行车过程中线束与支架发生摩擦破损。安装边界方面，零件整体贴合翼子板内侧的曲面轮廓，最高凸起高度不超过32mm，不会与翼子板内侧的隔音棉、轮拱挡泥板发生空间干涉，所有安装卡扣的中心距严格匹配车身钣金的孔位坐标，X向与Y向的安装调节余量控制在±0.5mm范围内，既方便装配时的对位调整，也不会因为间隙过大导致轮眉安装后出现错位。针对行车过程中可能遇到的泥水侵蚀问题，支架上的所有安装柱根部都做了排水斜面设计，避免积水长期积存导致的金属卡扣锈蚀，同时卡扣配合位做了防脱倒刺结构，在车辆经过颠簸路面、承受高频振动时，卡扣不会从支架安装位脱出，保障外饰件的长期装配可靠性。
