车用进气系统空气过滤器CFD仿真结构

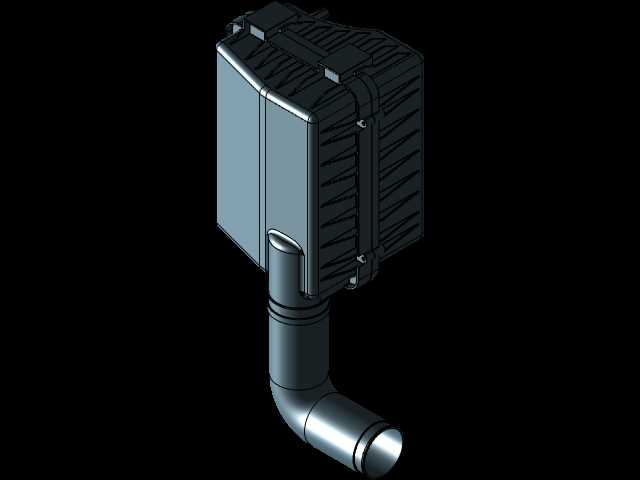

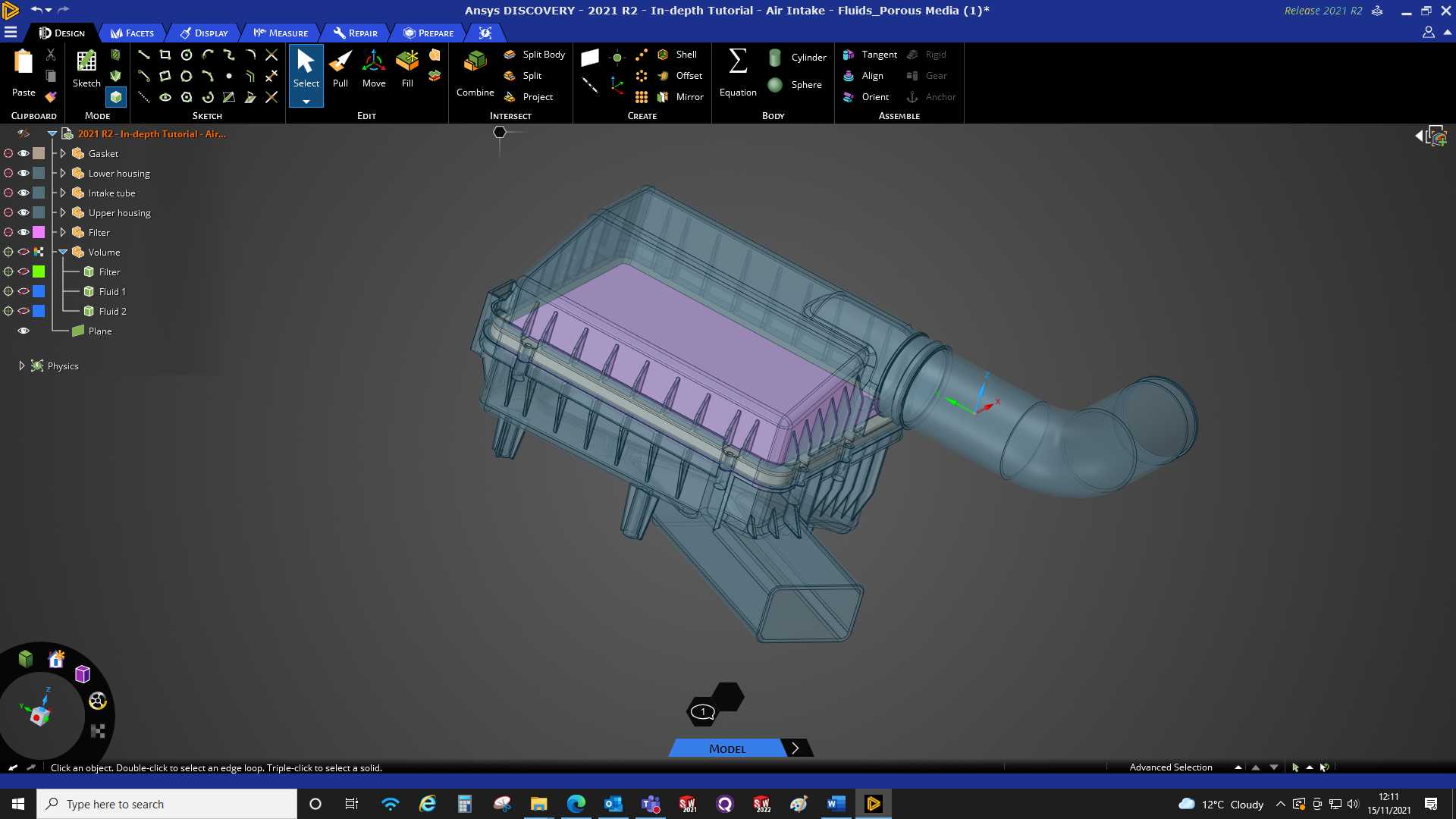

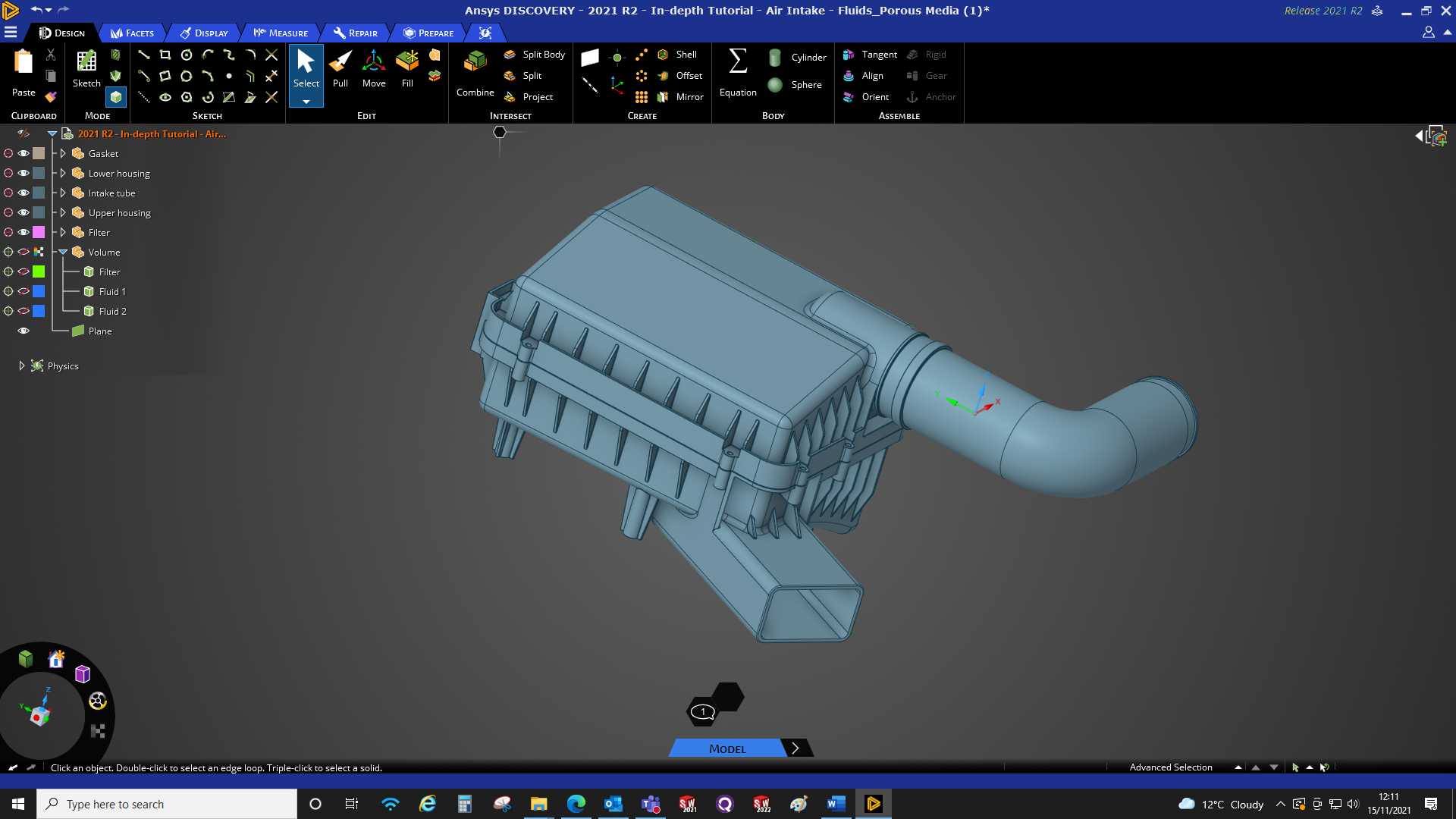

　　该空气过滤器结构主要面向车用内燃机进气系统场景，核心作用是滤除进入气缸空气中的悬浮粉尘、砂粒等硬质杂质，避免气缸壁、活塞组、气门组件出现异常磨粒磨损，同时兼顾进气阻力控制与流场均匀性要求，是保障内燃机运行可靠性、延长换油周期与整机寿命的核心功能部件。从结构设计逻辑来看，整体采用上下壳体扣合的布局，内部预留了标准规格板式滤芯的安装腔室，滤芯压紧结构集成在上壳体内侧，无需额外紧固件即可实现滤芯周圈密封，避免未过滤空气从旁侧缝隙短路进入下游流道；进气侧采用大截面渐扩式入口，引导来流平缓进入过滤腔，降低入口局部涡流带来的压损，出气侧通过弯管结构对接节气门端，弯管曲率经过流场迭代优化，避免内侧气流分离导致的出气端流速不均。在安装边界设计上，

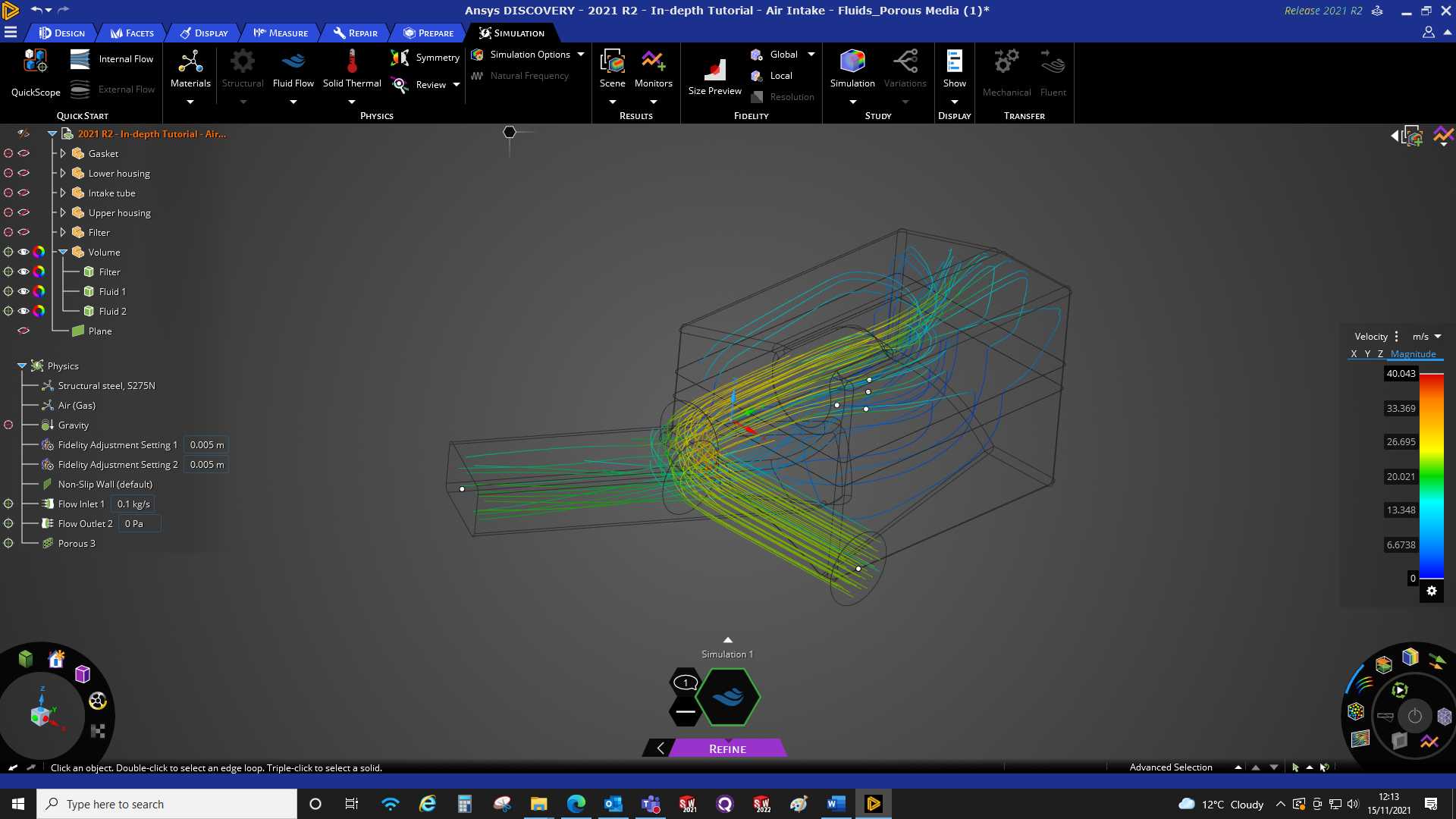

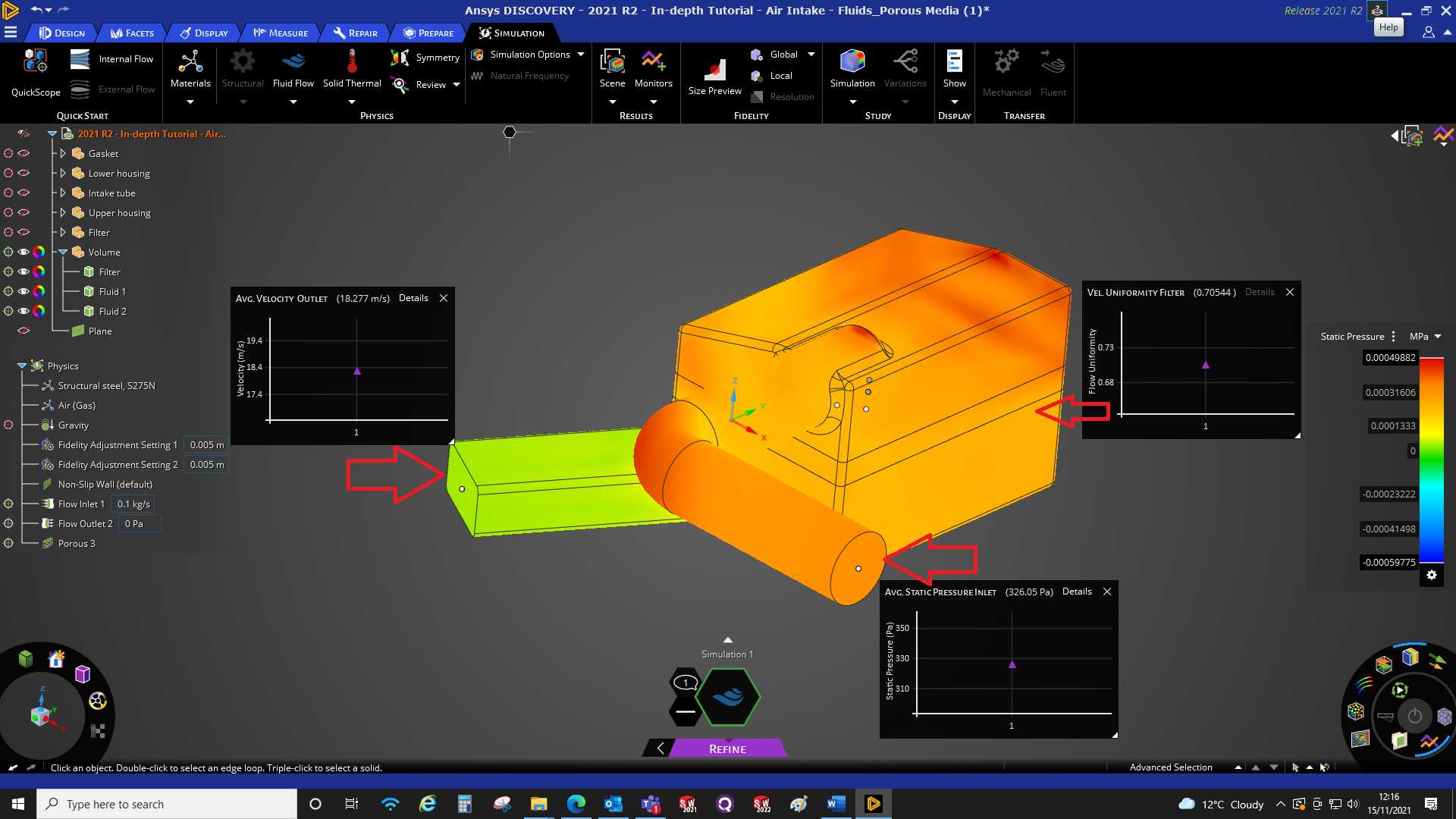

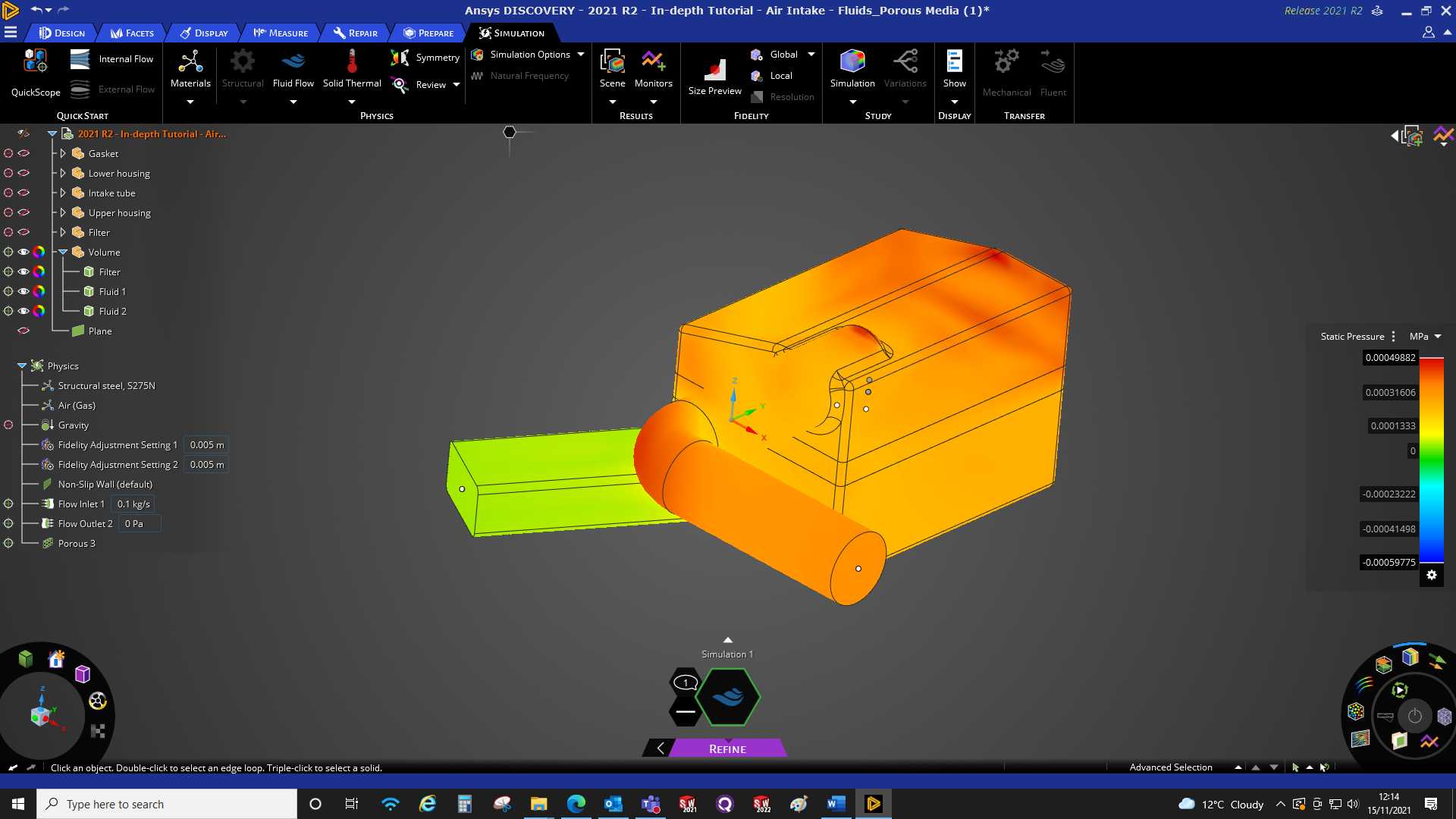

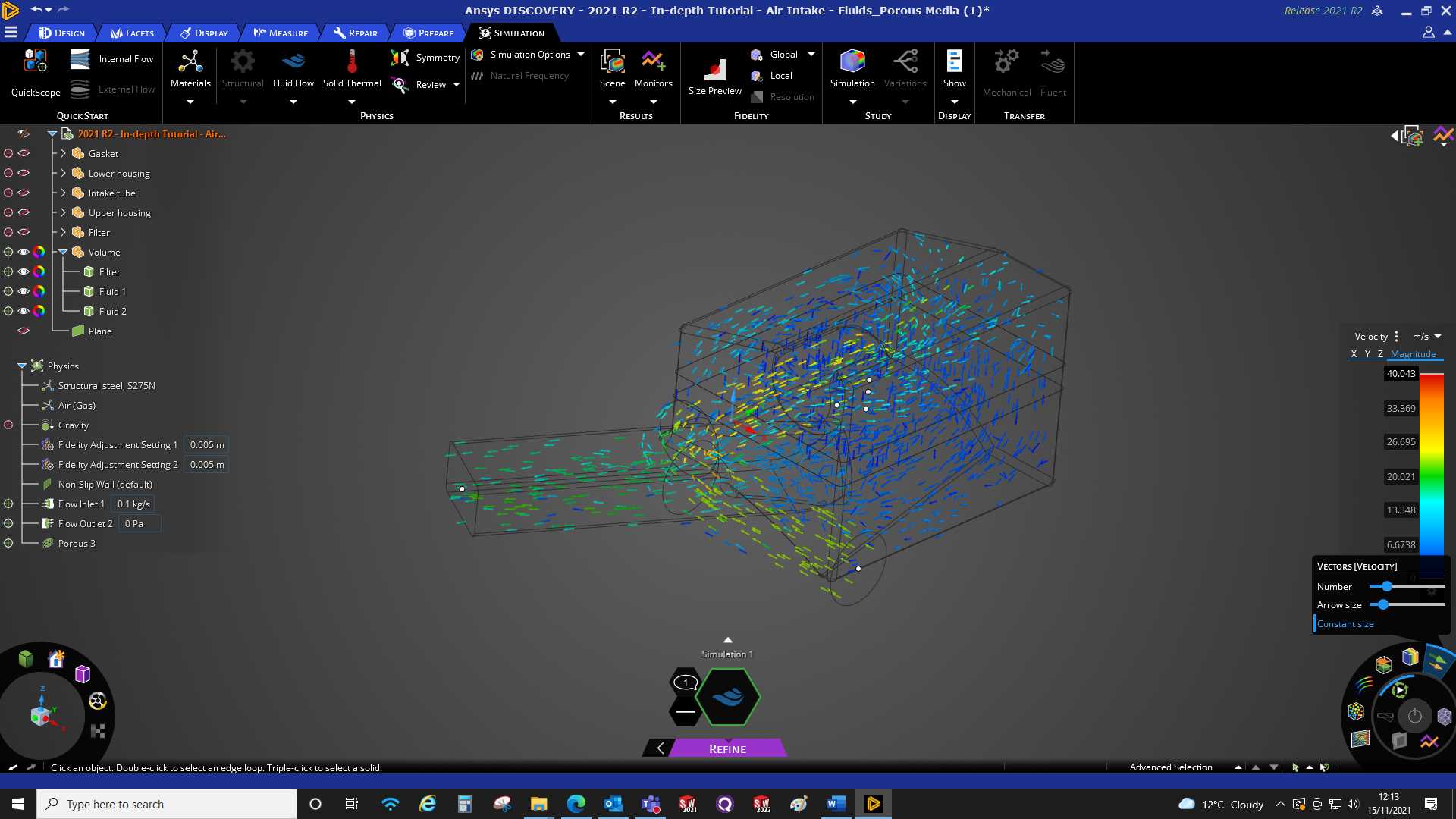

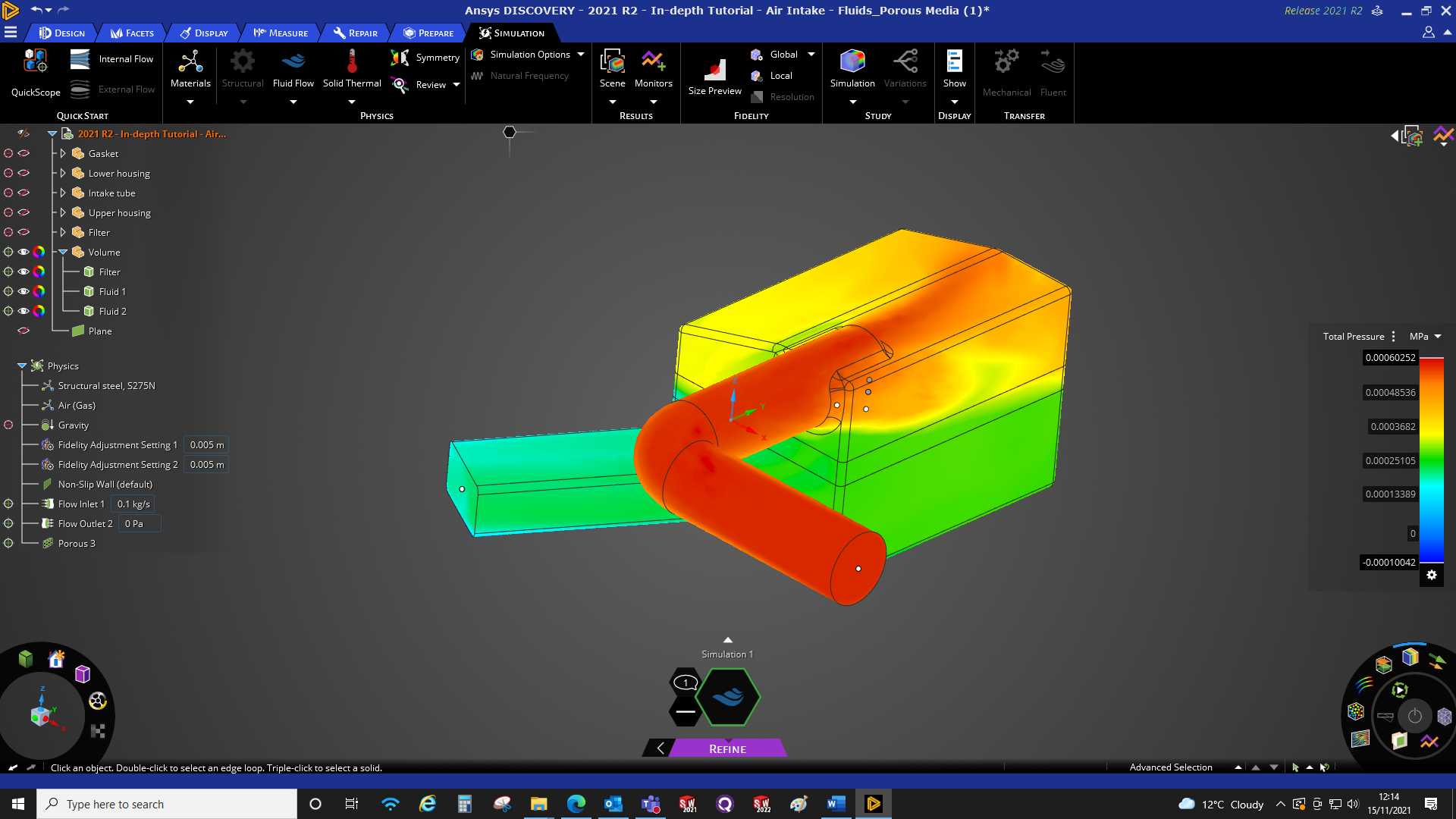

　　壳体外侧预留了三个带橡胶衬套的安装支脚，支脚位置匹配乘用车发动机舱的纵梁安装点间距，可直接通过螺栓固定在车身侧安装位，橡胶衬套可过滤发动机运行带来的振动传递，避免壳体长期受振出现开裂或密封失效；进出气接口的管径、卡箍安装槽尺寸完全匹配主流1.5L-2.0L排量自然吸气发动机的进气软管规格，无需额外转接结构即可完成管路对接。CFD仿真层面的设计考量覆盖了全工况流场特性，针对滤芯前后的压差分布、出气弯管处的流速均匀度、壳体内腔的涡流滞留区做了多轮迭代调整，将额定进气流量下的总压损控制在合理区间，同时保证滤芯整个过滤面的来流速度偏差不超过15%，避免局部流速过高导致的滤芯过早堵塞，也防止局部流速过低造成的粉尘沉积在腔体内壁。壳体的壁厚设计兼顾了刚性与轻量化要求，采用玻纤增强PP材质的前提下，壁厚均匀设置为2.5mm，加强筋布置在壳体外侧的非流道面，既提升了壳体承受负压变形的能力，也不会在内部流道形成凸起扰流，减少不必要的阻力损失。
