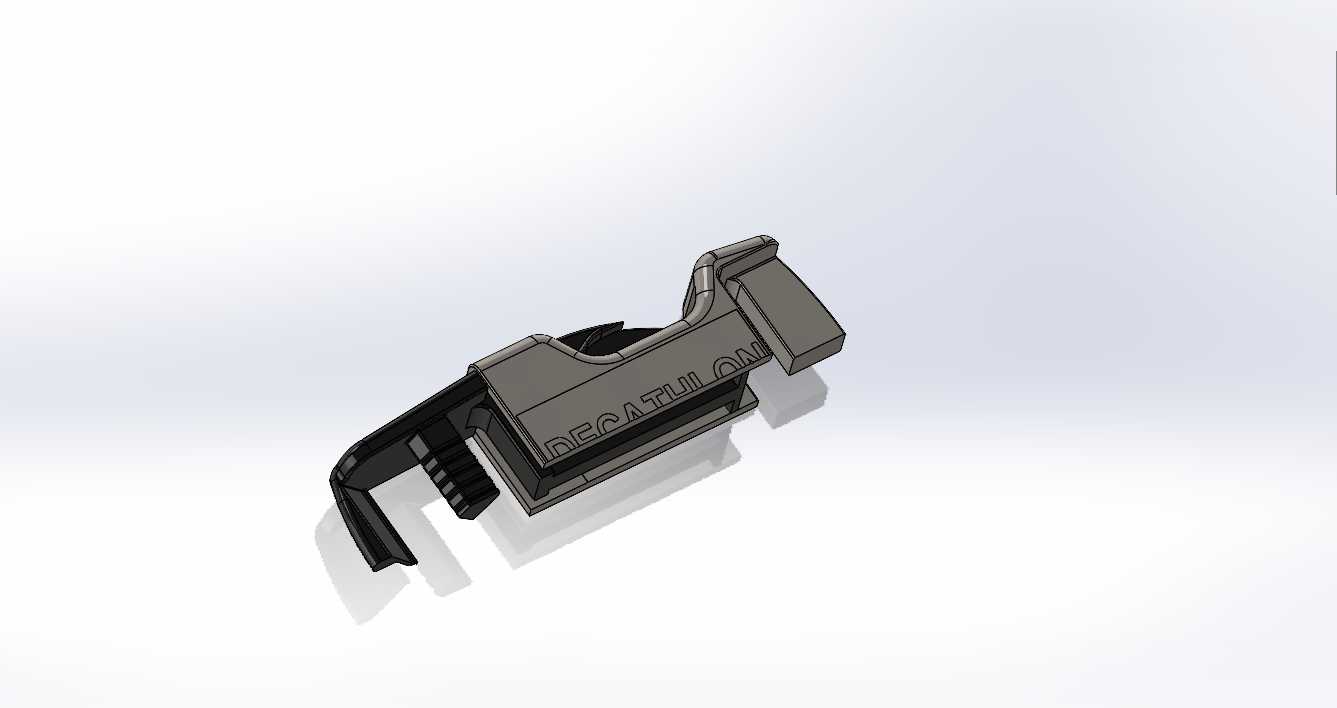

塑料侧释放扣夹FEA仿真结构设计

项目分类:通用五金配件 发布时间:2021-12-10 ID:452798
  • 塑料侧释放扣夹FEA仿真结构设计
  • 塑料侧释放扣夹FEA仿真结构设计
  • 塑料侧释放扣夹FEA仿真结构设计
  • 塑料侧释放扣夹FEA仿真结构设计
  • 塑料侧释放扣夹FEA仿真结构设计
  • 塑料侧释放扣夹FEA仿真结构设计
  • 塑料侧释放扣夹FEA仿真结构设计
  • 塑料侧释放扣夹FEA仿真结构设计
  • 塑料侧释放扣夹FEA仿真结构设计

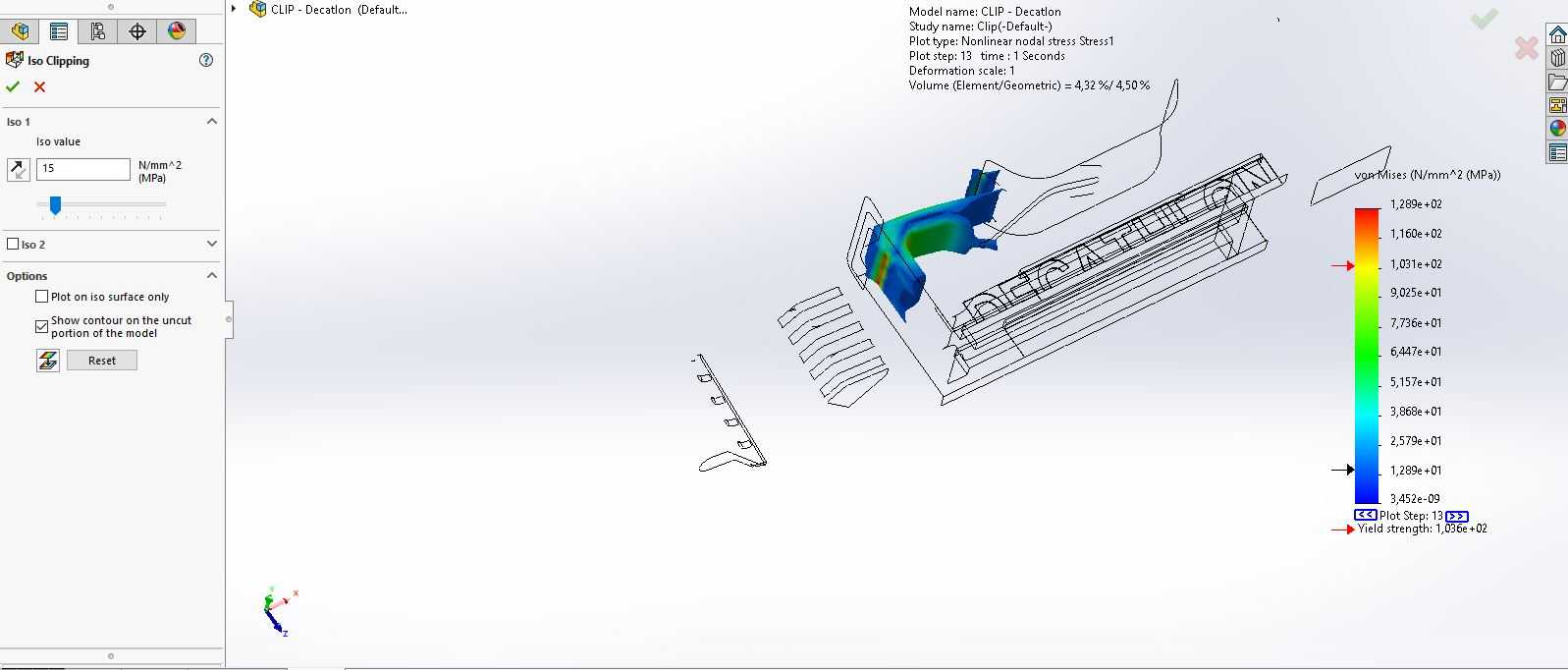

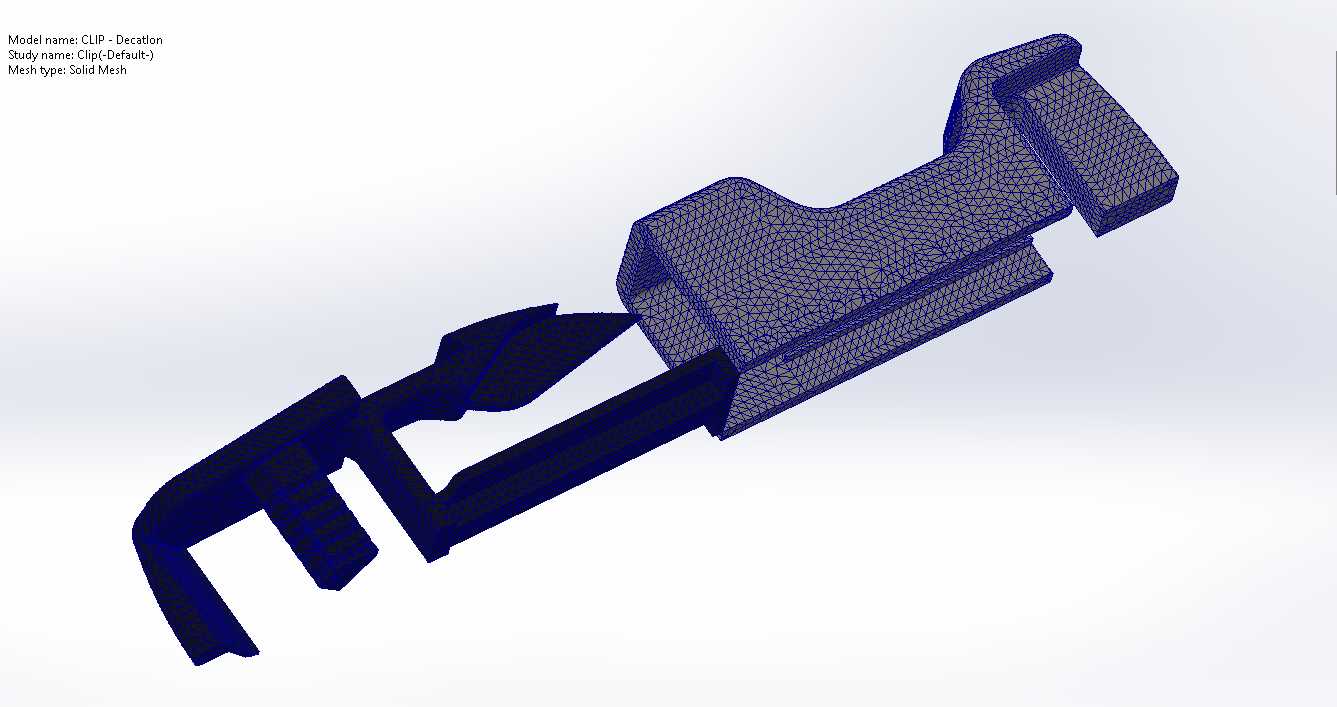

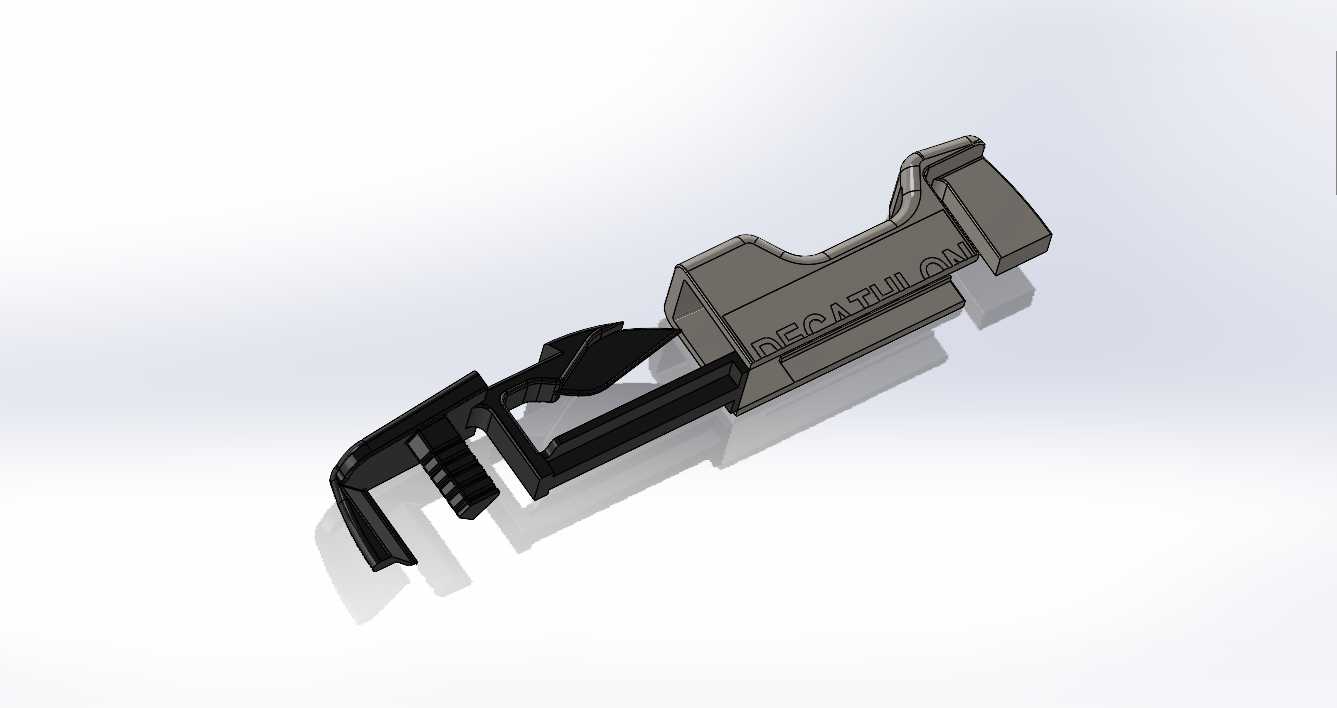

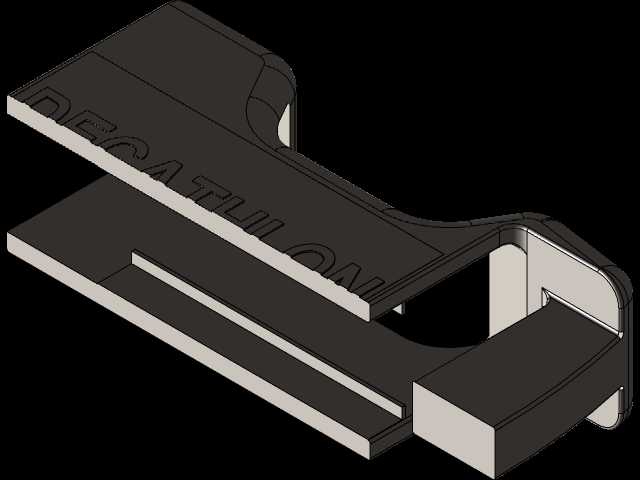

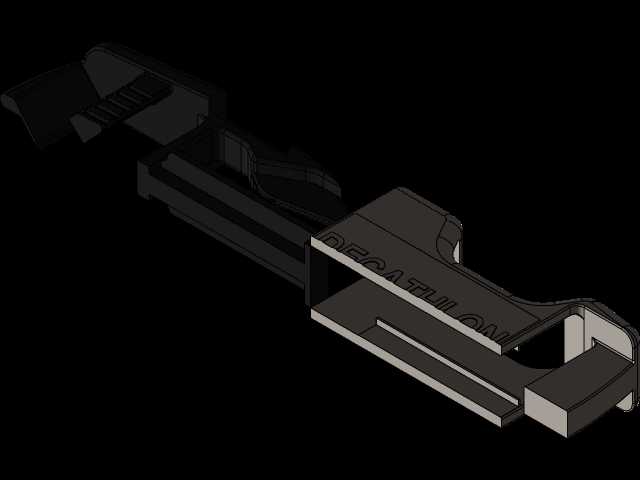

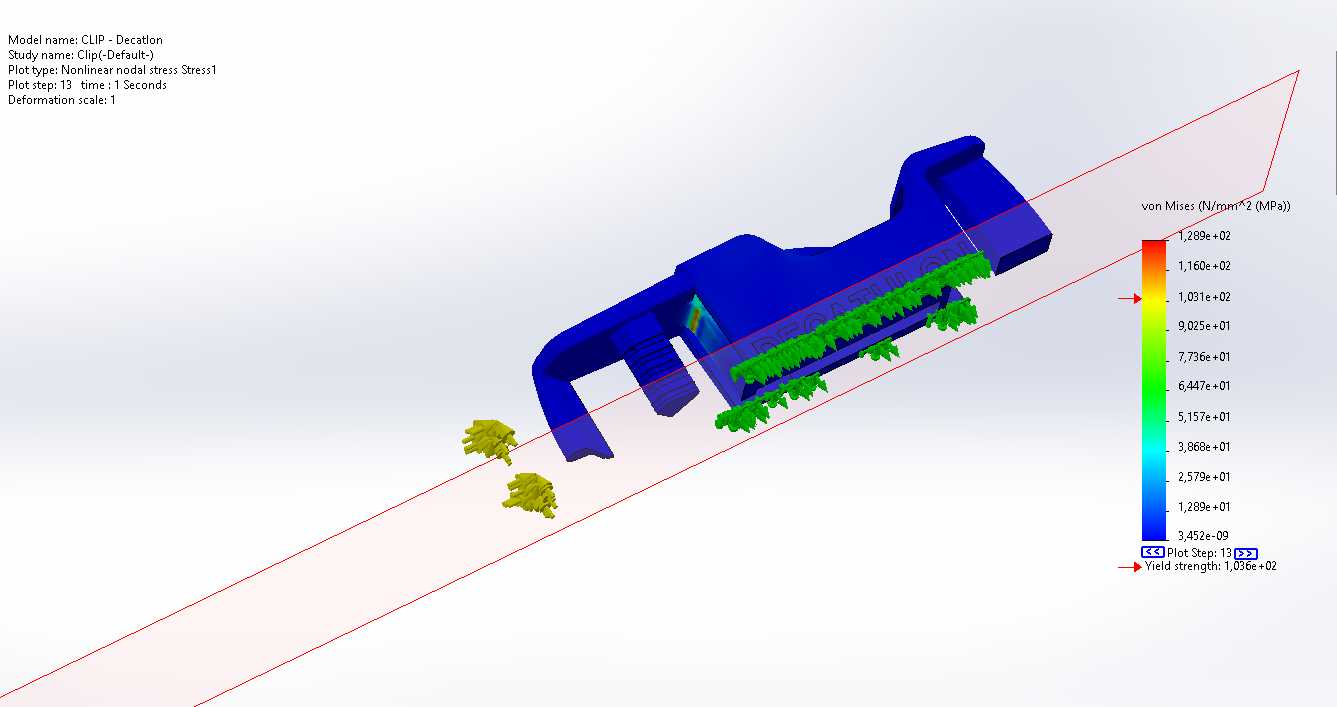

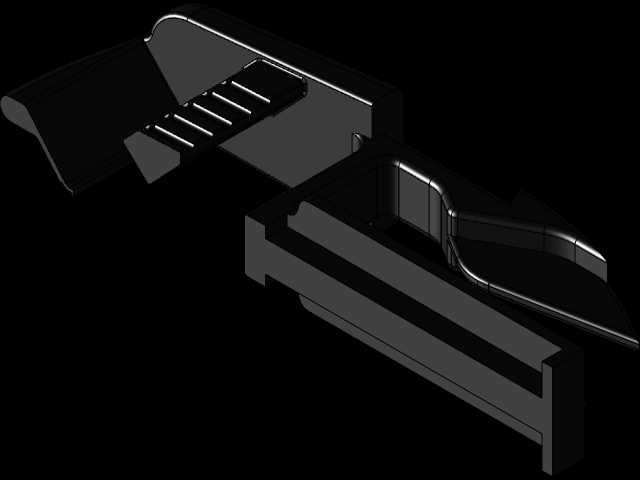

  这类塑料侧释放扣夹常应用于户外装备绑带、箱包束紧带、运动护具固定、轻型线束捆扎等场景,依靠侧向按压的解锁逻辑实现快速开合,相比传统插扣操作更顺手,单手即可完成解锁动作,在需要频繁拆装固定的场景中能大幅提升操作效率。从结构设计逻辑来看,扣夹主体采用悬臂梁式弹性卡扣原理,按压侧部的弹性臂时,卡合凸台会从配对卡槽内脱出,松开后弹性臂依靠塑料自身的形变回弹实现自动锁止,整个动作行程控制在3-5mm区间,既保证解锁时的按压力度处于人体工学舒适范围,又不会因为行程过大导致锁止失效。做FEA仿真分析时,核心要验证几个关键工况:一是锁止状态下承受纵向拉力时的应力分布,重点关注卡合凸台根部、弹性臂与主体连接的过渡圆角位置,这些区域是应力集中高发区,

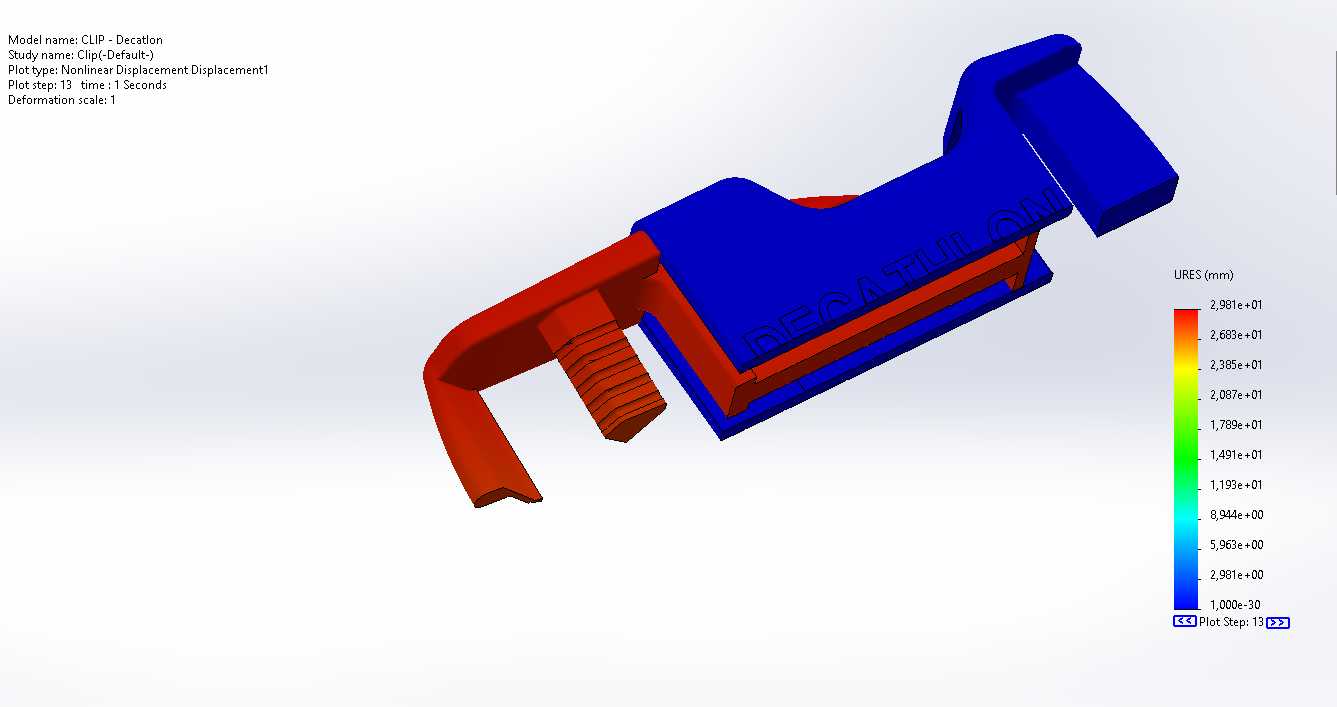

  需要通过圆角优化避免长期受拉出现应力开裂;二是反复按压解锁的疲劳寿命,模拟数千次开合循环后弹性臂的残余形变量,确保回弹量始终满足卡合深度要求,不会出现松脱;三是侧向受力时的结构强度,避免扣夹受到意外侧向冲击时发生断裂。外形尺寸上,这类扣夹的整体长度通常控制在40-60mm区间,宽度在15-20mm,适配宽度10-25mm的织带,安装时需要在配对件上预留对应尺寸的卡槽,卡槽的深度要比卡合凸台高度大0.2-0.3mm,预留装配公差同时避免卡合过紧导致解锁阻力过大。设计时还要考虑塑料材料的收缩率,通常选用POM或者PA66这类韧性较好的工程塑料,壁厚控制在1.5-2.5mm区间,壁厚均匀避免注塑时出现缩痕,

  弹性臂的厚度要根据材料的弹性模量反复校核,保证按压力度在15-25N之间,既不会太松容易误开,也不会太紧导致按压费力。卡合面的角度设计也很关键,锁止面采用接近90度的直角保证受拉时不会自行滑脱,导入面采用15-20度的斜角,方便装配时顺利滑入卡槽,不需要额外施加过大的装配力。
