等径分叉Y型金属管路连接接头

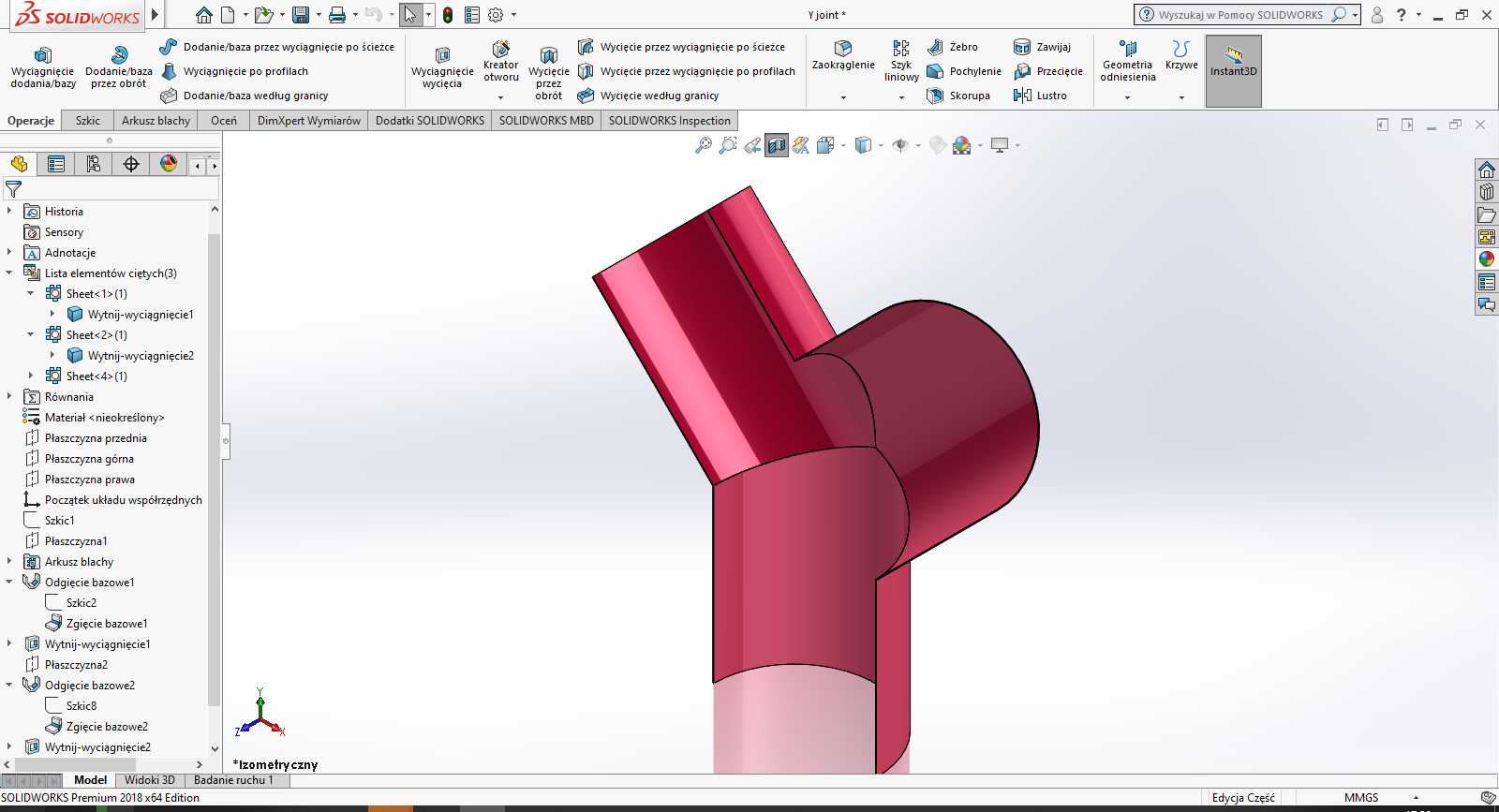

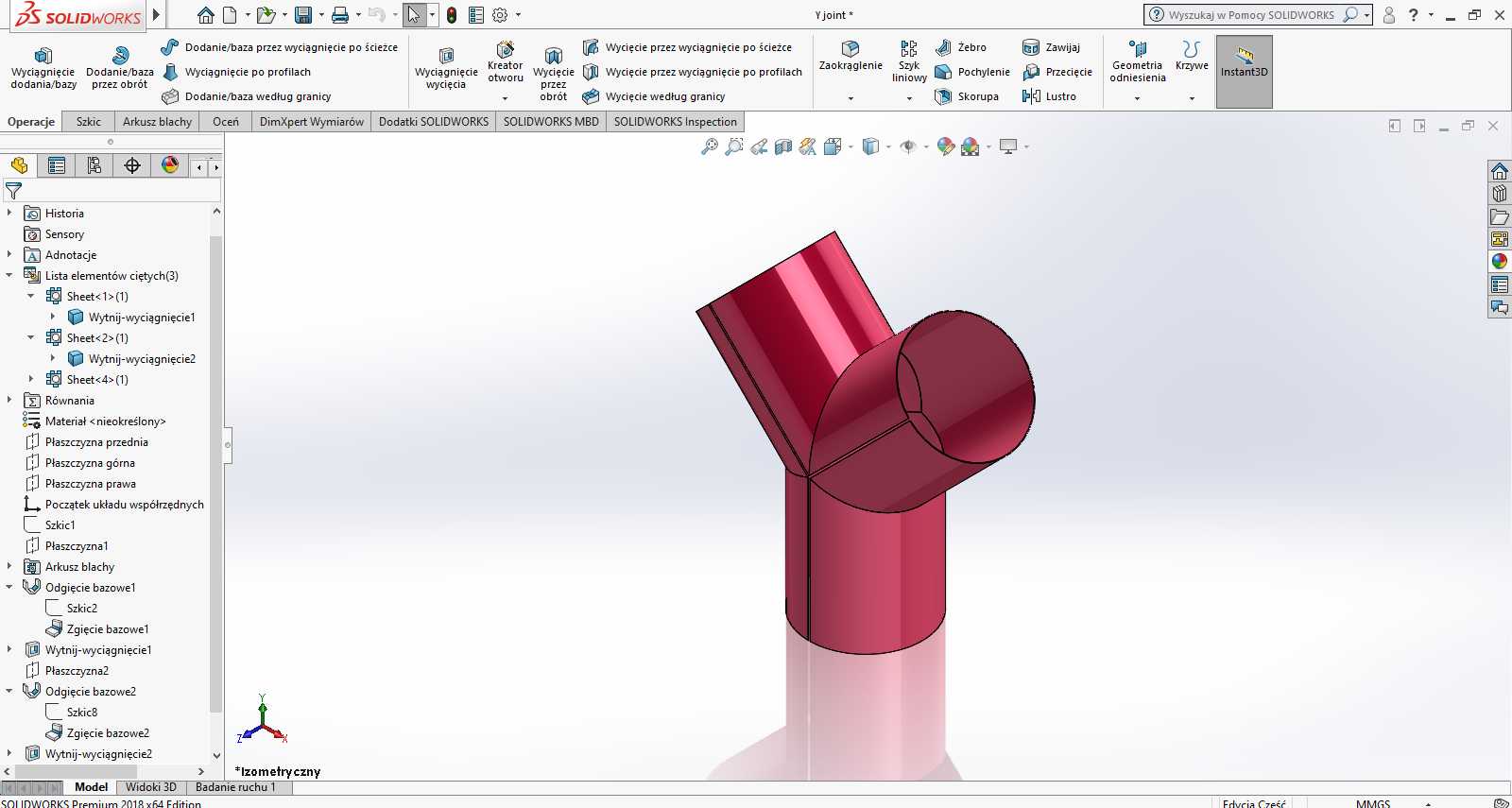

　　这款Y型金属接头主要应用在流体输送管路的分流、合流工况中，常见于小型液压回路、低压气动管线、民用给排水支路以及通风管道的分叉节点，能够实现单路流体向两个对称方向的平稳分流，也可反向将两路介质汇流至单条主管路，相比直角三通结构，其分叉段采用圆弧过渡设计，能有效降低介质流经时的局部阻力损失，减少管路内的紊流与冲蚀磨损，延长管路整体使用寿命。从结构设计来看，接头整体采用等径管路布局，三个连接端口的通径尺寸保持一致，主管段沿竖直方向延伸，两个分叉支管以对称角度向斜上方展开，分叉交汇位置做了圆滑的曲面过渡，没有尖锐的内角结构，既避免了介质流动时的死角淤积，也能降低钣金加工过程中的应力集中风险，

　　防止后续使用过程中在交变压力作用下出现焊缝开裂的问题。接头主体采用钣金卷制焊接工艺成型，管壁厚度均匀，端口处预留了标准管路对接的安装余量，既可以直接与同管径的金属管路做套接焊接固定，也可在端口额外加工法兰边、卡压槽结构，适配快装接头、螺纹连接等不同的管路安装形式。在安装边界上，接头的竖直主管段长度满足常规管路支吊架的安装间距要求，两个分叉支管的外伸角度经过优化，安装后不会与相邻并行管路、墙面或设备壳体产生空间干涉，分叉交汇点的位置距离各端口的尺寸经过核算，能够保证焊接操作时焊枪有足够的作业空间，不需要额外调整相邻管路的排布位置即可完成装配。设计过程中针对钣金成型的工艺特性做了专门优化，分叉处的曲面展开尺寸经过反复校核，

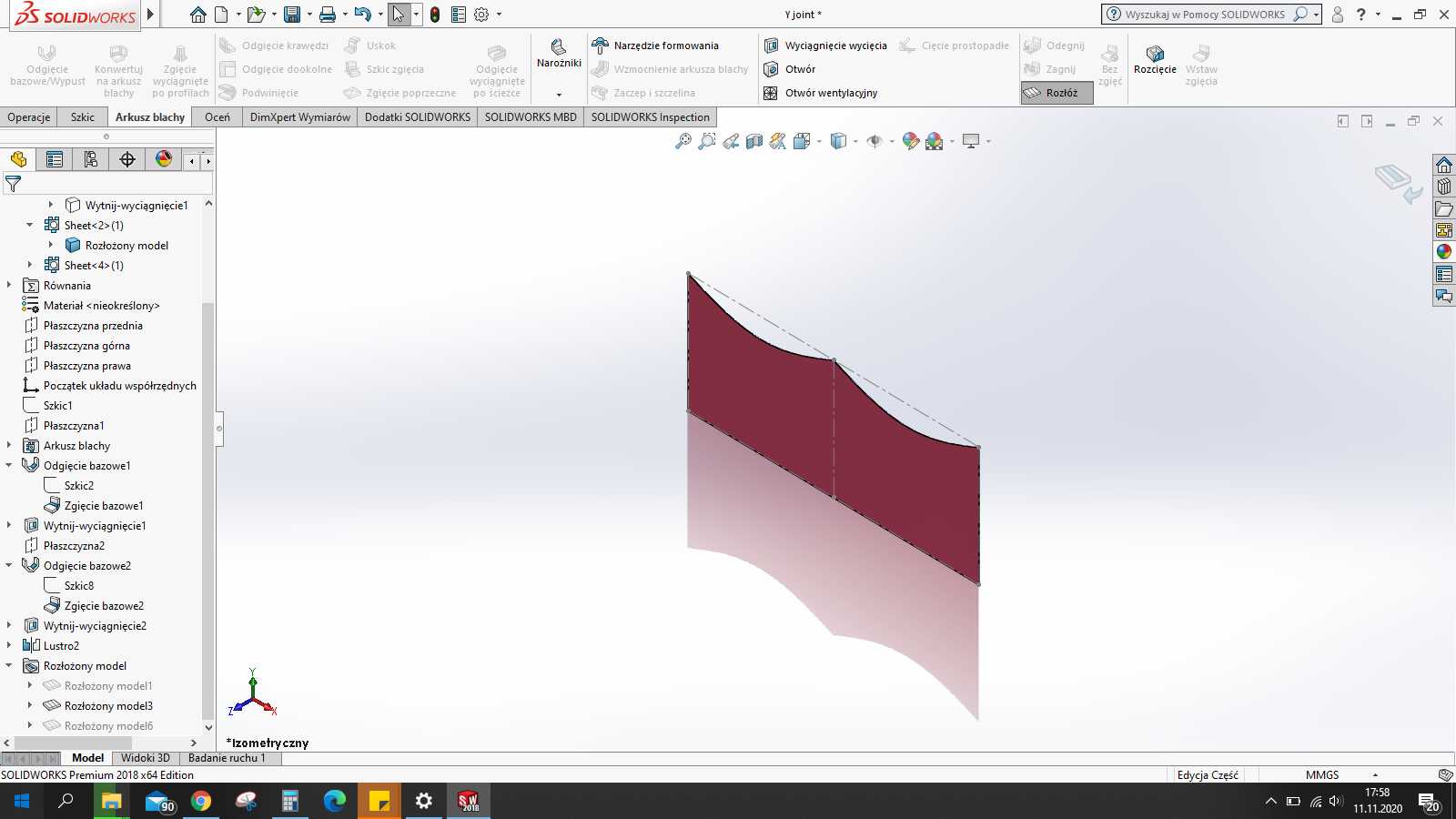

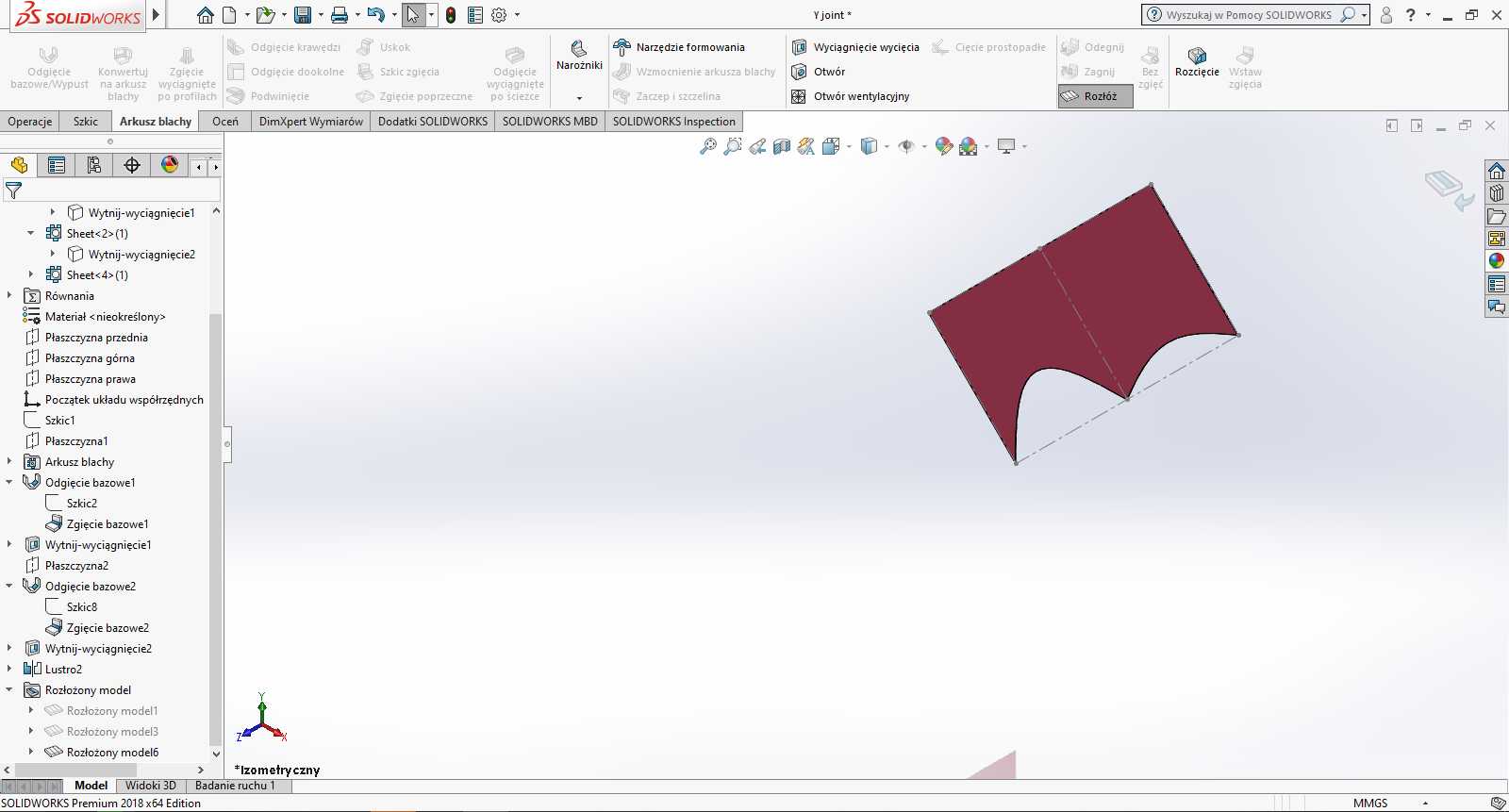

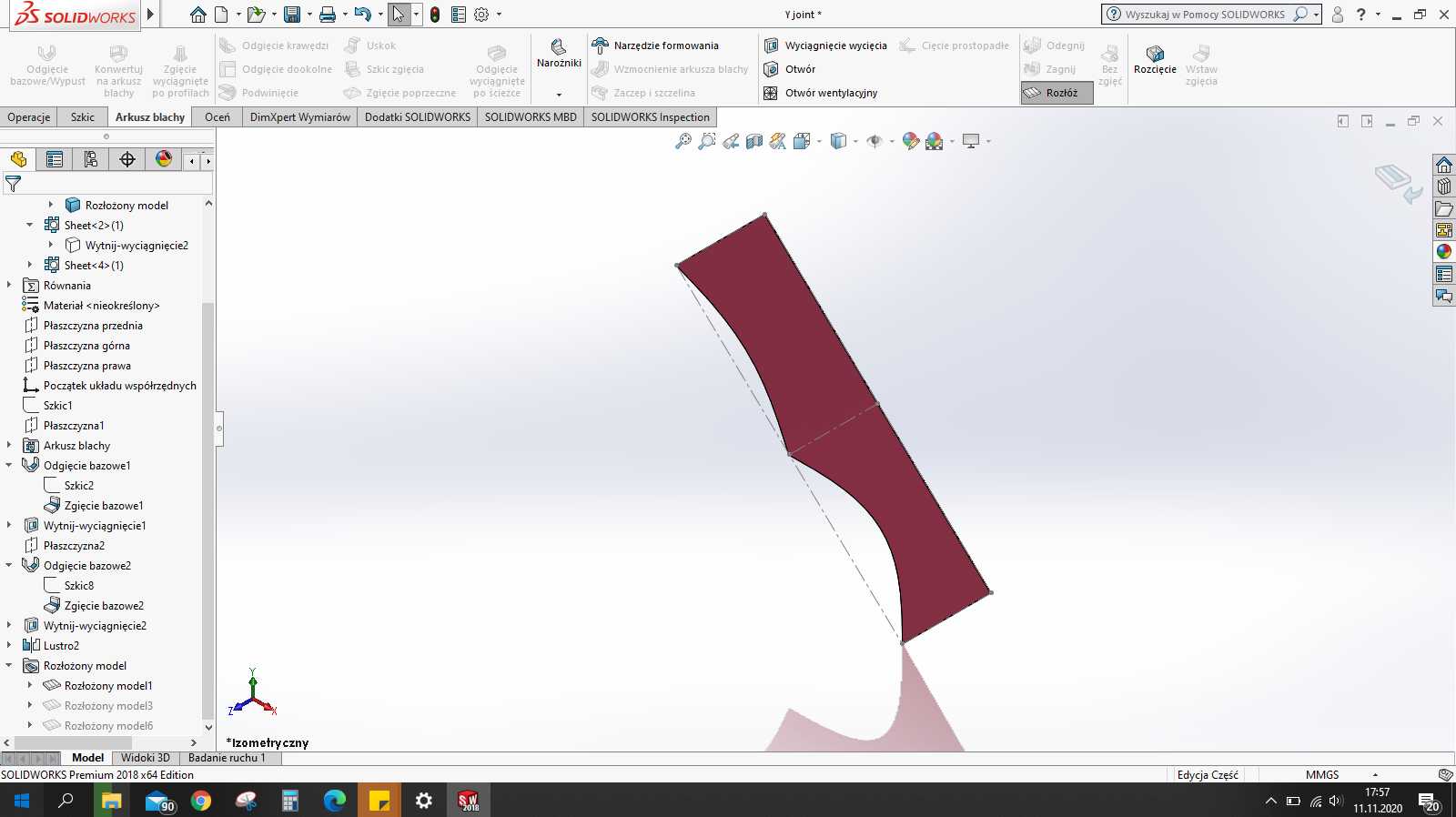

　　卷制成型后各段拼接边的贴合间隙控制在焊接允许的公差范围内，不需要额外做大量的修磨工作即可完成拼焊，成型后的接头内壁光滑无凸起，介质流动时不会产生额外的噪音与振动。在实际选型应用中，这款接头适配低压工况下的流体输送场景，可根据输送介质的特性选择对应的金属板材加工，输送常规水、气介质时可采用普通冷轧钢板做表面防锈处理，输送弱腐蚀性介质时可更换为不锈钢板材加工，不需要改动整体结构尺寸即可满足不同场景的使用需求。
