旋风分离结构流场CFD仿真分析模型

　　本次呈现的是旋风分离核心结构的流场仿真分析模型，这类结构广泛应用于工业除尘、粉体气力输送分级、车间废气预处理等场景，依靠离心力实现气固两相介质的分离，相比滤筒、布袋类过滤元件，无易损过滤耗材，可在高温、高磨蚀性粉尘工况下长期连续运行，是工业除尘系统、粉体加工生产线中预分离段的核心结构。模型完整还原了旋风分离器的切向入口、柱段沉降腔、锥段浓缩区、顶部排气芯管、底部排料口的完整流道结构，建模阶段严格遵循常规工业旋风筒的流道比例约束，切向入口采用矩形截面设计，保证含尘气流进入腔体后可形成稳定的旋流场，避免入口处出现局部涡流造成压损陡增。柱段直径与有效沉降高度的比例控制在常规工业设计的合理区间，

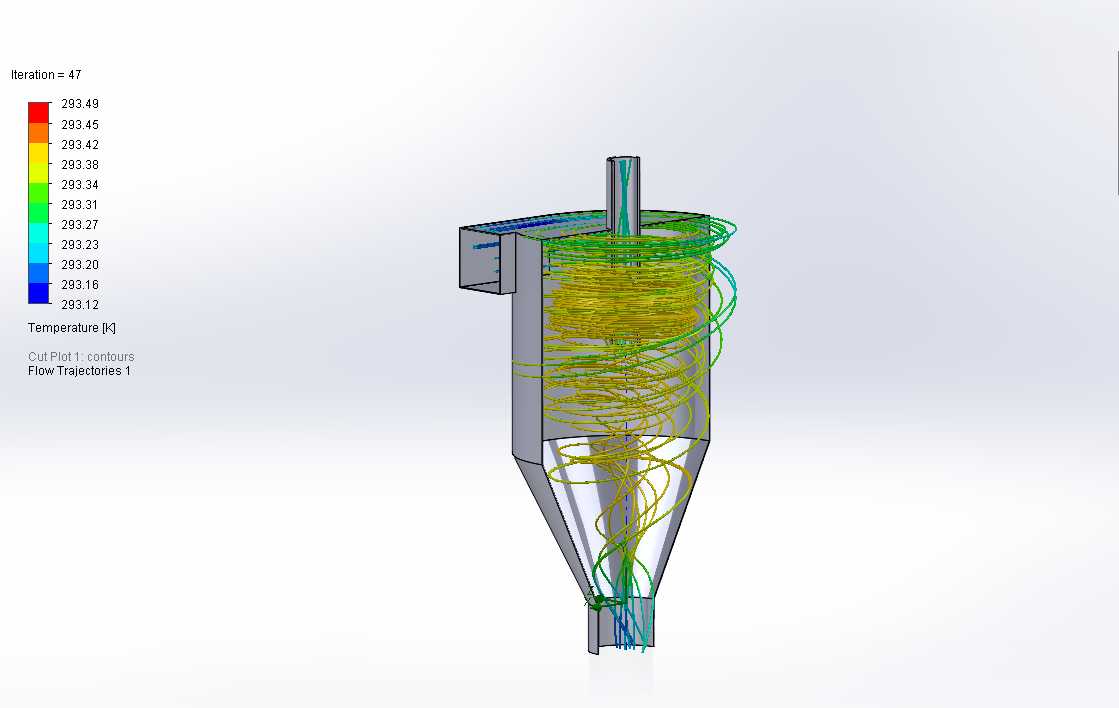

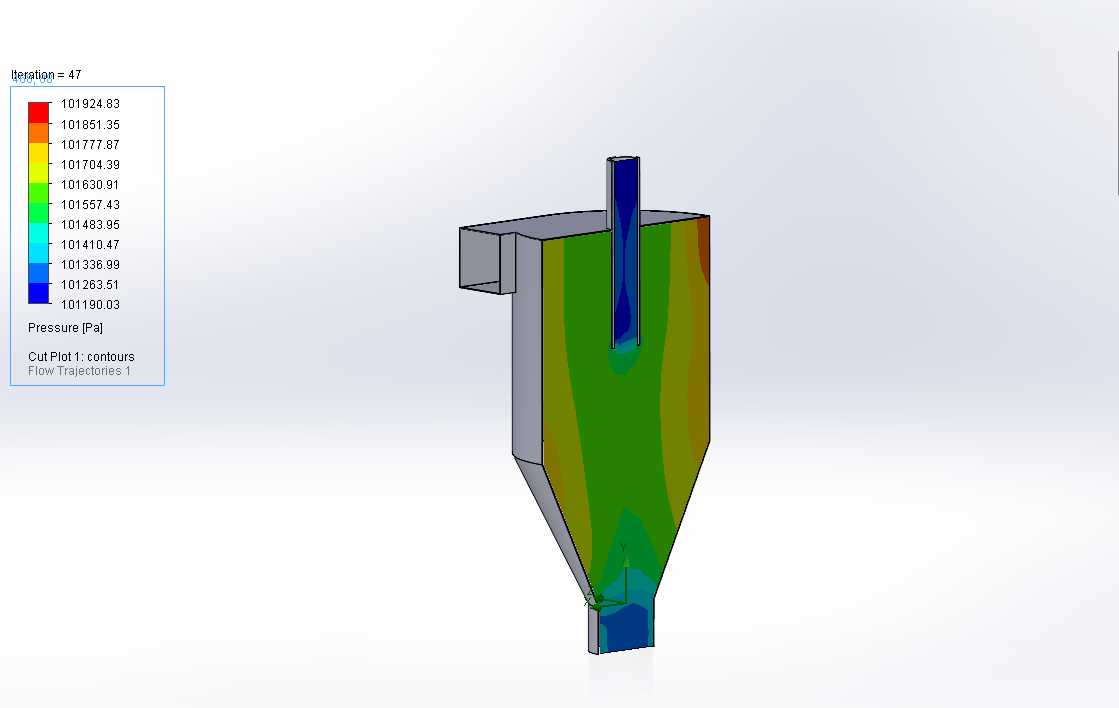

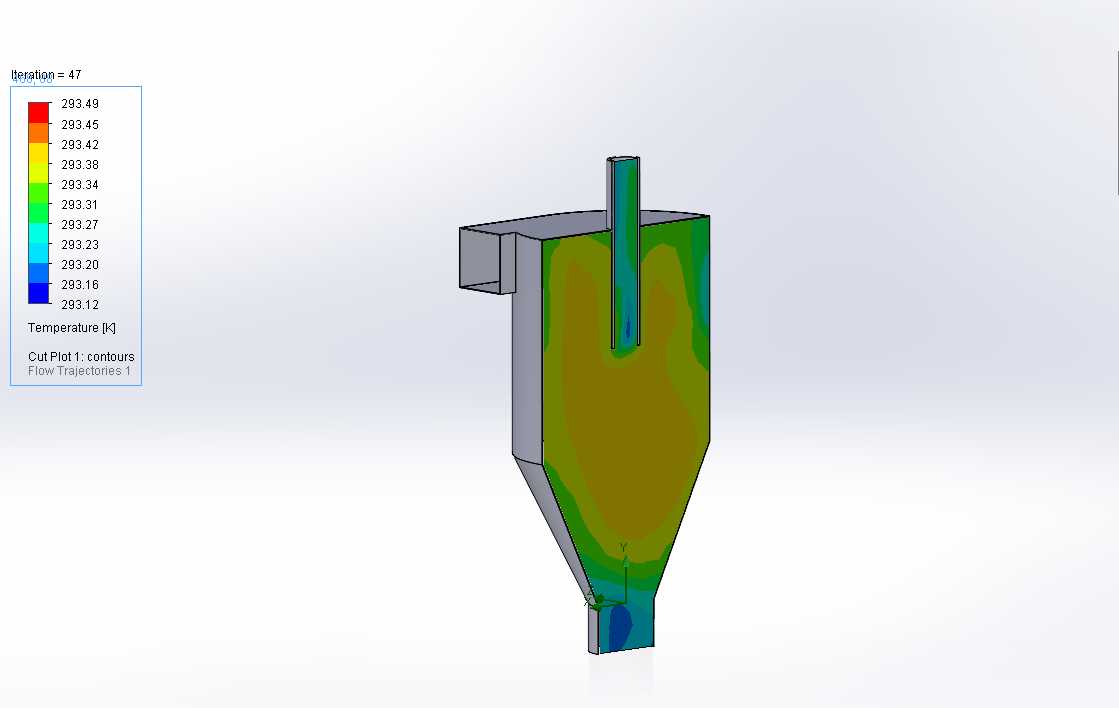

　　既保证气流在腔体内有足够的停留时间完成颗粒离心沉降，又不会因柱段过长造成设备整体安装高度超标，适配常规工业厂房的层高安装边界。锥段的收缩角度经过反复校核，避免角度过小造成锥段内壁磨损加剧，同时防止角度过大导致锥段底部出现二次扬尘，降低分离效率。顶部插入的排气芯管伸入长度匹配流场短路流防控的设计要求，减少未完成分离的含尘气流直接从排气口短路排出的问题。本次CFD仿真完整还原了旋流场的速度分布、压力梯度以及颗粒运动轨迹，可直观观测到外旋流沿筒壁向下运动、内旋流沿中心向上排出的典型双涡结构，同时捕捉到了排气管下口的短路流、锥段底部的返混流等常规工程设计中容易忽略的流动细节，能够为结构优化提供量化的流场数据支撑。在实际工程应用中，

　　这类仿真模型可用于指导旋风分离器的结构参数迭代，比如调整入口截面宽高比、芯管插入深度、锥段收缩角度等参数，平衡设备压损与分离效率之间的关系，适配不同处理风量、不同粉尘粒径的工况需求。模型的安装边界预留了入口法兰、排气口法兰、底部排料口的连接接口尺寸，可直接对接上下游工艺管道，无需额外做结构适配，能够直接用于工程方案的初步设计验证，减少前期样机试制的反复调整成本。
