一体式化学品清洁捕获处理装置结构设计

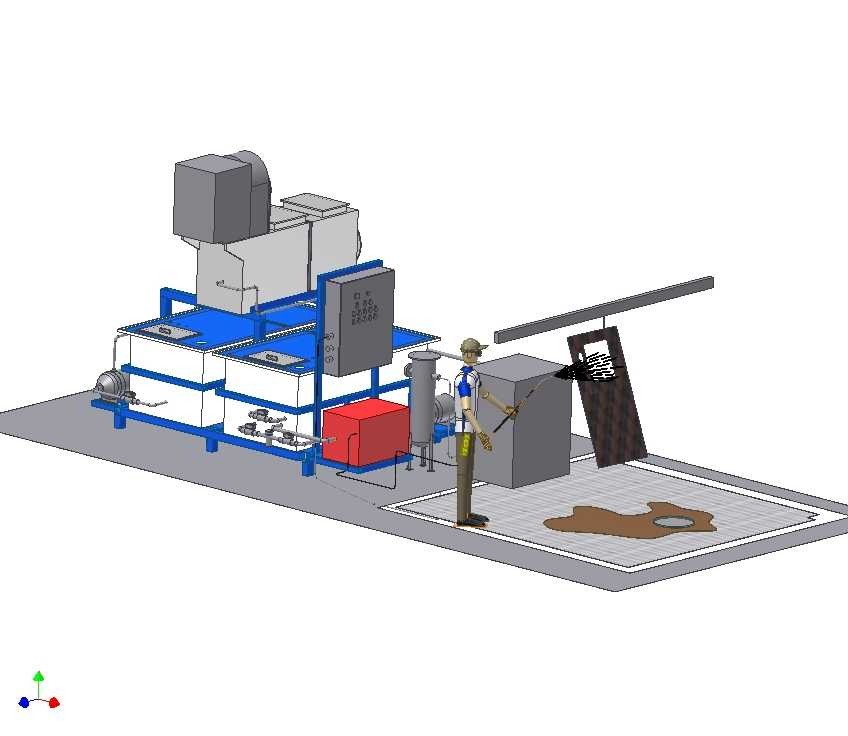

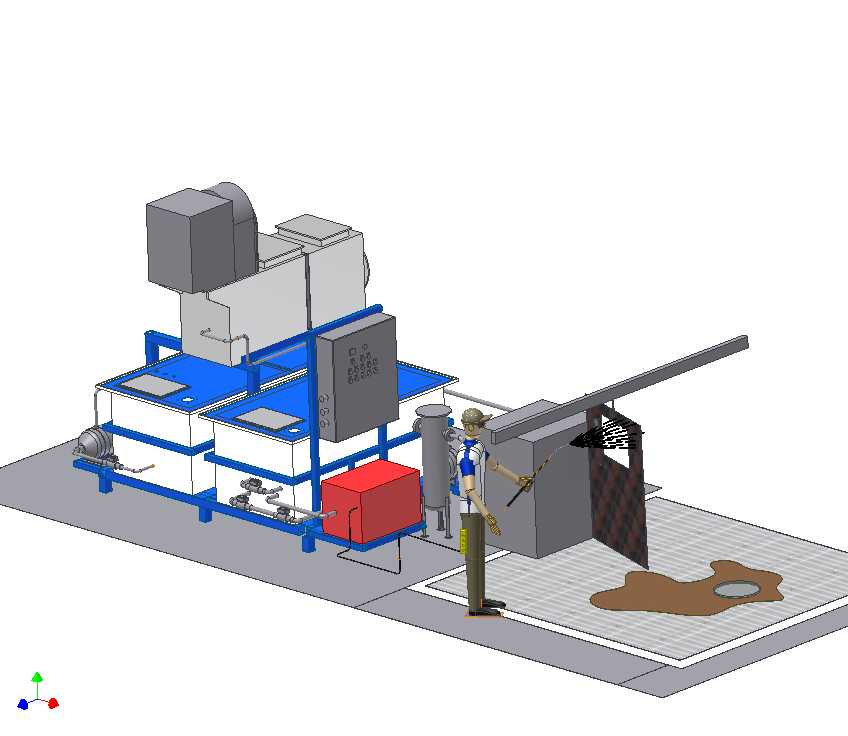

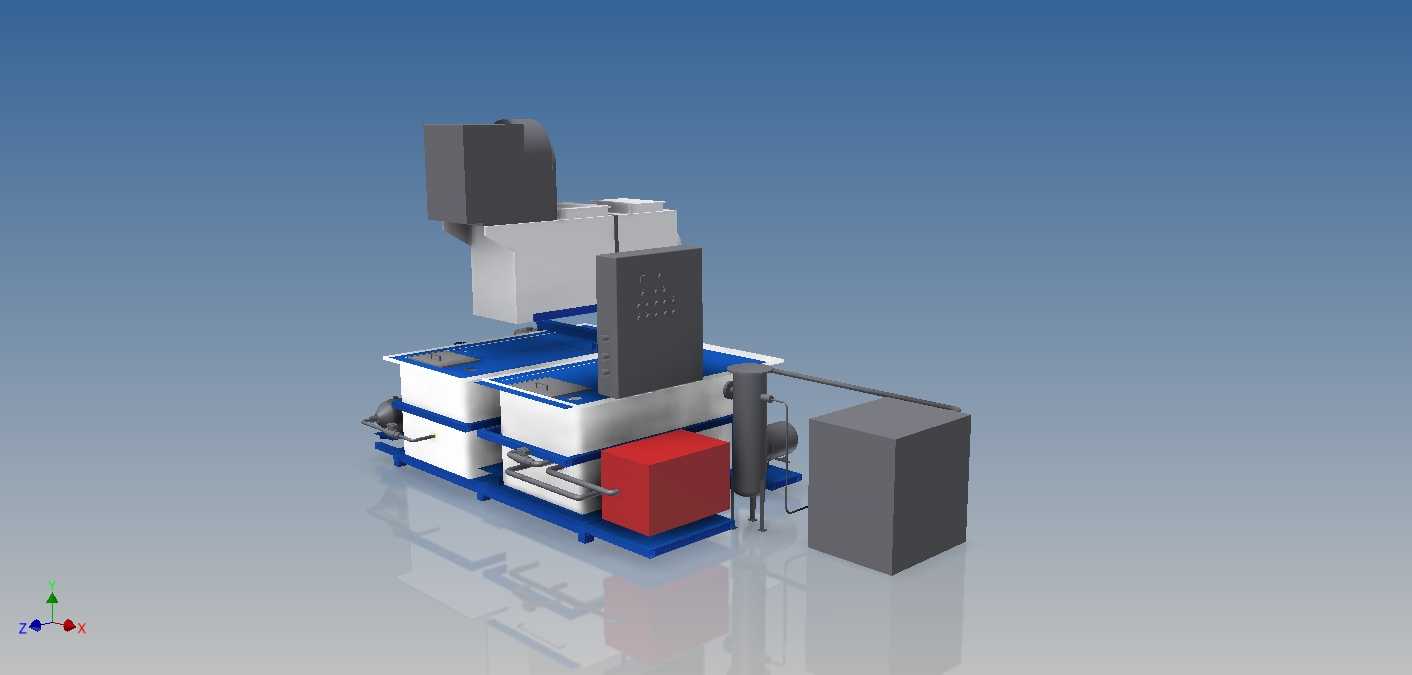

　　在精细化工、实验室研发、小型化工试制车间的日常作业场景中，化学品敞口操作带来的挥发物逸散、洒落废液收集不彻底问题，一直是现场职业健康防护与危废规范化管理的痛点，这套一体式化学品清洁捕获装置，正是针对这类分散式化学品操作场景开发的集成化处理单元，区别于传统大型集中式废气废液处理系统，它不需要复杂的外接管路铺设，可直接部署在实验台、车间操作位旁，适配小批量、多频次的化学品操作需求。从结构布局来看，整套装置采用模块化分层设计，底部为承托机架，采用型钢焊接框架搭配防滑调节脚座，可适配地面不平整的安装场景，整体安装边界控制在长1.8米、宽1.2米、高2.1米范围内，不需要额外预留大面积操作空间，单人即可完成设备就位后的管路对接调试。

　　机架上层设置双工位操作槽体，槽体采用耐酸碱腐蚀的聚丙烯材质一体成型，槽体边缘做外翻挡边设计，可防止操作过程中化学品洒落至设备外部，槽底设置倾斜导液坡，坡角设置为5度，可将洒落的废液快速导流至槽体端部的排液口，排液口通过耐腐蚀管路连接至侧边的废液暂存罐，暂存罐配置液位视窗与快拆接头，当废液存储至阈值时可快速更换储液桶，避免废液溢出风险。装置上部设置两级捕获结构，靠近操作位的第一层为侧吸式风罩，风罩开口角度可根据操作需求在0-45度范围内调节，风罩内部设置均流孔板，可保证捕集风速在操作面区域均匀分布，避免出现局部风速不足导致挥发物逸散的问题；第二层为顶部过滤单元，内置活性炭吸附层与初效过滤棉，可对捕获的含化学品挥发物的空气进行分级过滤，

　　过滤后的洁净空气直接在室内排放，不需要外接排风管路，大幅降低安装改造成本。装置侧边集成了动力单元与电气控制箱，动力单元采用防腐离心风机，风机叶轮与壳体均做衬塑处理，可耐受常见酸碱类化学品挥发物的腐蚀，风机与机架之间设置橡胶减震垫，可降低设备运行时的振动传递，运行噪音控制在65分贝以内，不会对实验室、车间的日常作业环境造成噪音干扰；电气控制箱采用密封式设计，面板设置风机启停、风量调节按键，同时配置压差报警装置，当过滤层阻力达到设定阈值时会自动触发提示，提醒运维人员及时更换过滤耗材，避免因过滤层堵塞导致捕获效率下降。在设计过程中，充分考虑了不同场景的使用兼容性，操作槽体预留了纯水接口与压缩空气接口，可直接对接现场现有公辅管路，

　　满足操作过程中的器皿冲洗、工位吹扫需求；设备整体的外露结构件均做防腐喷涂处理，所有连接螺栓采用304不锈钢材质，可耐受长期化学品腐蚀环境下的使用需求，避免出现结构锈蚀导致的设备故障。不同于传统分体式的化学品处理设施，这套装置将操作工位、废液收集、废气捕获、过滤处理多个功能集成在同一机架上，既可以作为独立的化学品操作工位使用，也可以多台拼接组成规模化的化学品处理作业区，适配不同产能规模的使用场景；在结构建模过程中，所有管路接口均做了标准化参数设计，过滤耗材、储液罐均采用通用规格，后期运维不需要定制专用配件，可有效降低设备全生命周期的使用成本。针对化学品操作过程中可能出现的少量泄漏场景，装置底部机架设置了一圈接液托盘，托盘容量可容纳单槽满容量的液体泄漏量，即使出现槽体破损、管路脱落的极端情况，也可将泄漏化学品全部收集在托盘内，不会流至地面造成现场污染与安全隐患；操作位前方设置可升降的透明防护挡板，挡板采用聚碳酸酯材质，既不影响操作视线，也可在操作过程中阻挡化学品飞溅，进一步提升作业过程的安全防护等级。
