带阀门管路水固混合CFD流场分析结构

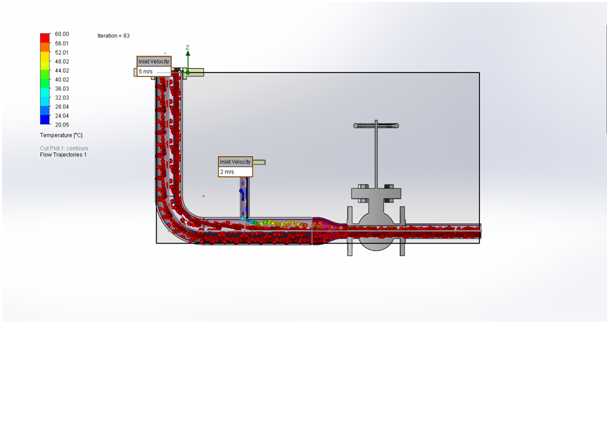

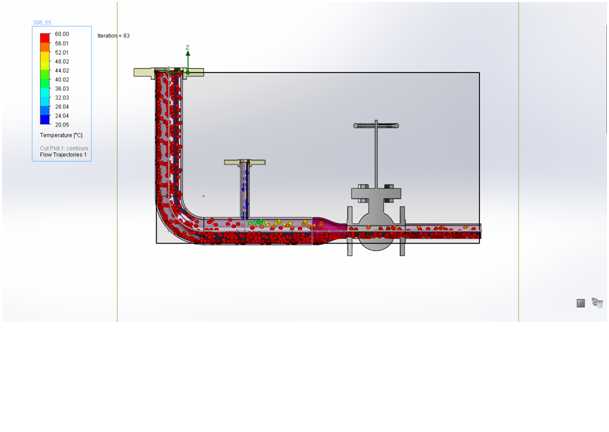

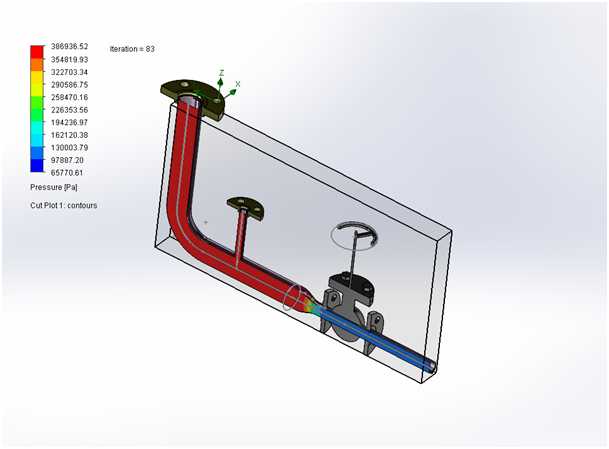

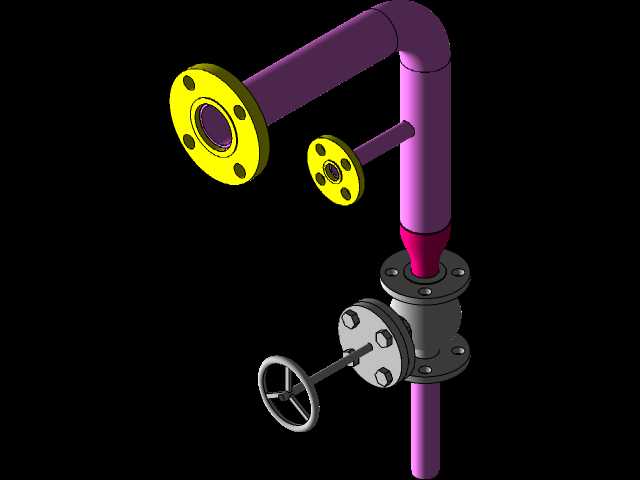

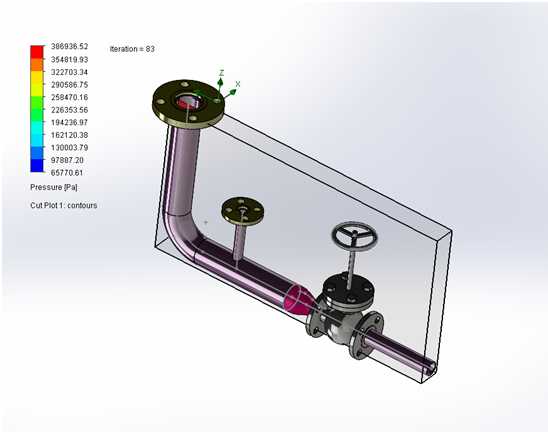

　　在化工流体输送、市政给排水管线、工业循环水系统的实际工况中，管路内的水固两相混合流动状态直接影响系统输送效率、部件磨损速率与运行稳定性，这套带控制阀门的弯管直连管路结构，正是针对这类典型输送场景搭建的流场分析载体。从结构布局来看，整体采用90度垂直弯管衔接水平直段的走向设计，垂直段与水平段的衔接处做了平滑圆弧过渡，避免直角拐角造成的局部流阻陡增与固相颗粒沉积死角；水平管段上依次布置了两个不同通径的截止型控制阀，靠近弯管出口的小通径阀门用于支路流量微调，靠近管路末端的大通径阀门负责主路通断与流量调节，阀门的手轮操作空间预留充足，安装时不会与周边管线、支撑结构产生干涉。设计过程中优先考虑了流场分析的边界适配性，

　　管路内壁的粗糙度参数按照工业常用碳钢输送管的实际加工精度设置，阀门的阀芯、阀座结构完全还原实际产品的过流轮廓，确保仿真得到的流速分布、固相颗粒浓度分布、压力损失数据能够直接对应现场实际运行状态。从安装边界来看，垂直段顶部预留了标准法兰连接接口，水平段末端同样采用法兰对接形式，可直接与上下游同通径管线拼接，管路整体的支撑点位设置在弯管底部与水平段阀门下方，符合长距离管线的支吊架布置规范，不会因支撑位置不合理造成管路附加应力。这套结构的核心作用是还原水固两相介质在带阀管路内的真实流动状态，通过流场分析可以明确不同阀门开度下，弯管处的颗粒冲刷磨损位置、水平段的颗粒沉积临界流速、阀门前后的局部压力损失数值，为管路的耐磨衬里铺设位置、

　　阀门选型开度设置、系统运行流速参数确定提供直接的数据支撑。实际工程应用中，这类分析结果可用于选矿厂矿浆输送管线、电厂除灰渣水管路、污水处理厂污泥输送管线的结构优化，避免因局部流速过低造成颗粒堵塞，或是流速过高造成管壁、阀门过流部件的过早磨损失效，同时也能为管路系统的能耗计算提供准确的流阻参数，帮助设计人员匹配更合理的泵组扬程参数，降低系统长期运行的能耗成本。
