截止式调节阀内部流道流量分析结构

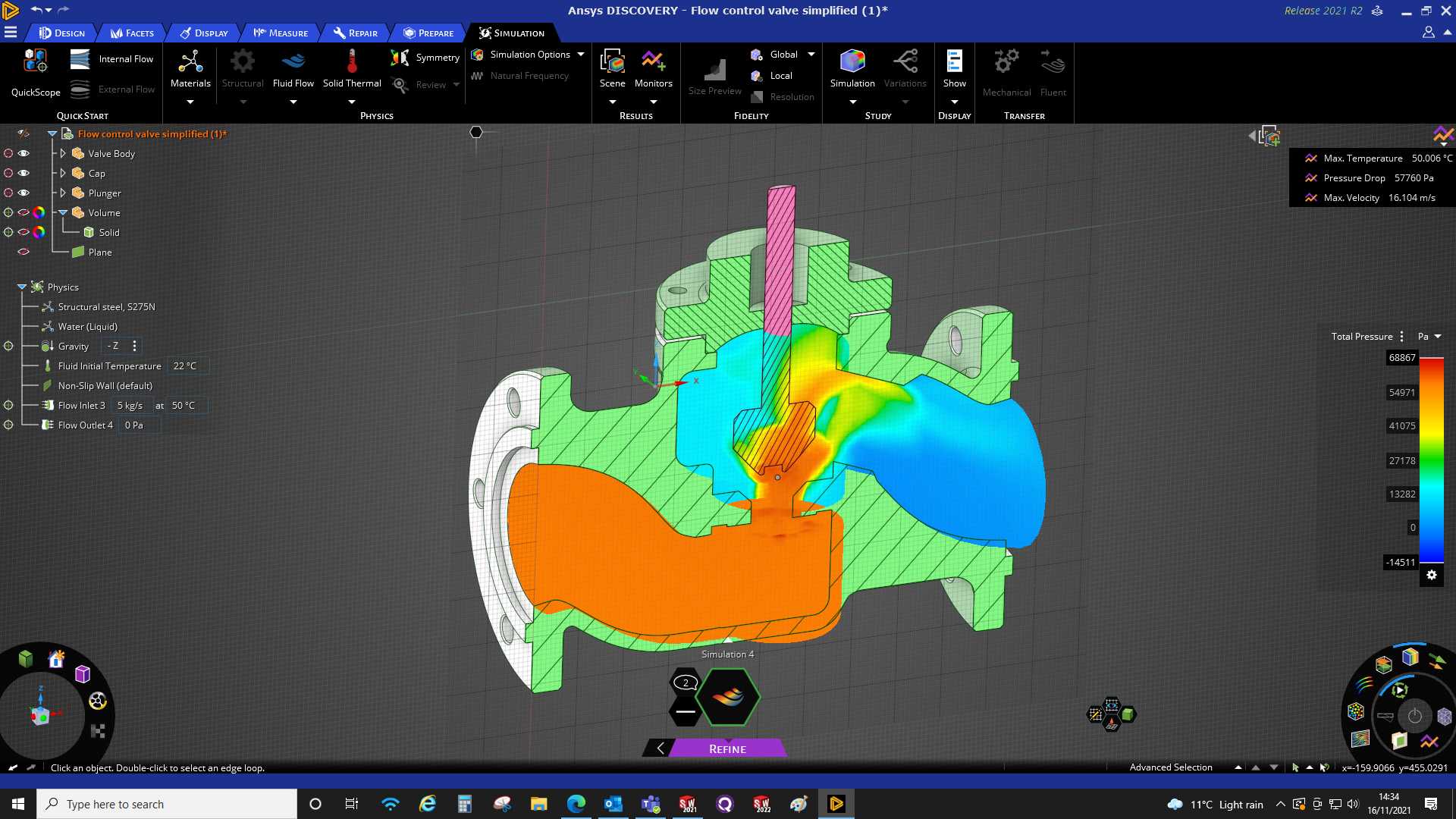

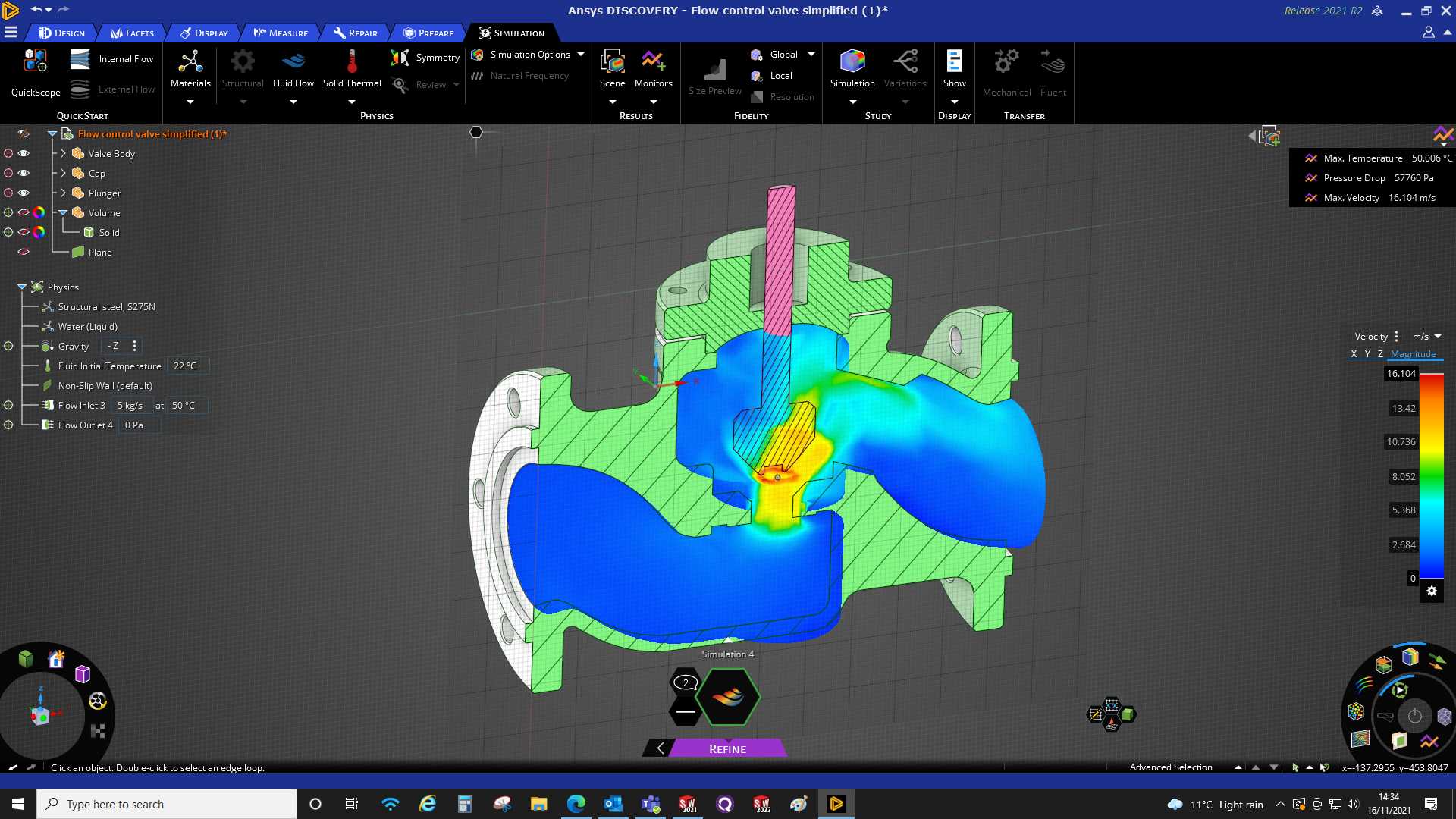

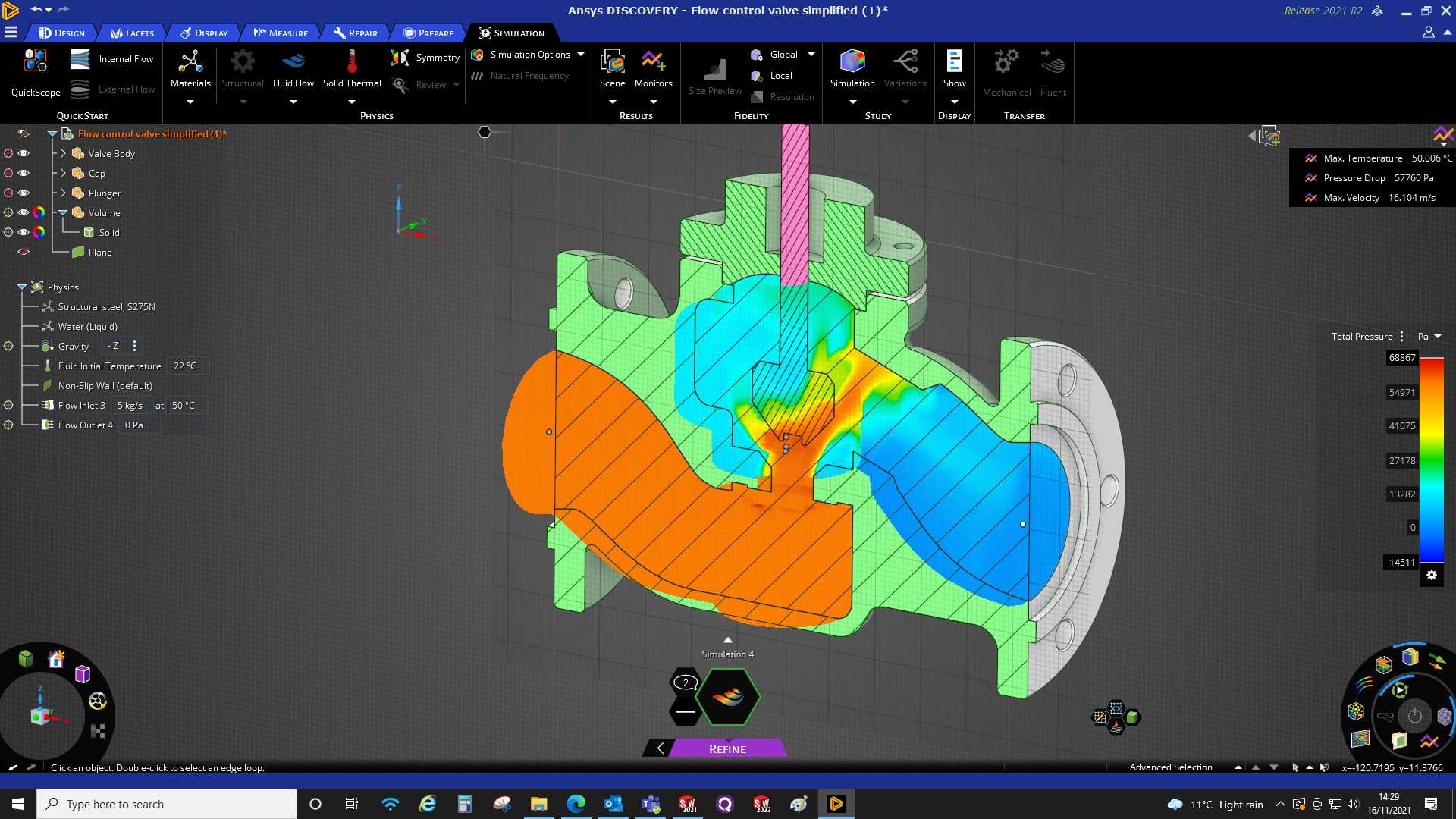

　　该结构针对工业管路系统中介质流量调控的实际需求设计，核心围绕阀内流场分布特性完成结构搭建，可直接用于流体仿真分析场景，适配化工、市政供水、暖通循环等多类管路系统的流量特性验证工作。从实际工程应用角度看，这类带流道分析的阀体结构，主要用于验证不同开度下介质通过阀腔时的压力损失、流速分布、湍流区域范围，避免实际投用后出现阀内冲蚀、流量调控线性度差、局部气蚀等常见工程问题。结构设计阶段优先考虑了流道的顺滑过渡，阀腔入口段采用渐扩式结构承接来流介质，减少介质进入阀腔时的 sudden 扩压带来的能量损失，阀芯采用锥面密封配合型线，在不同开度下可实现过流面积的线性变化，保证流量调节过程中无突变区间，适配对流量调控精度要求较高的工艺管路。

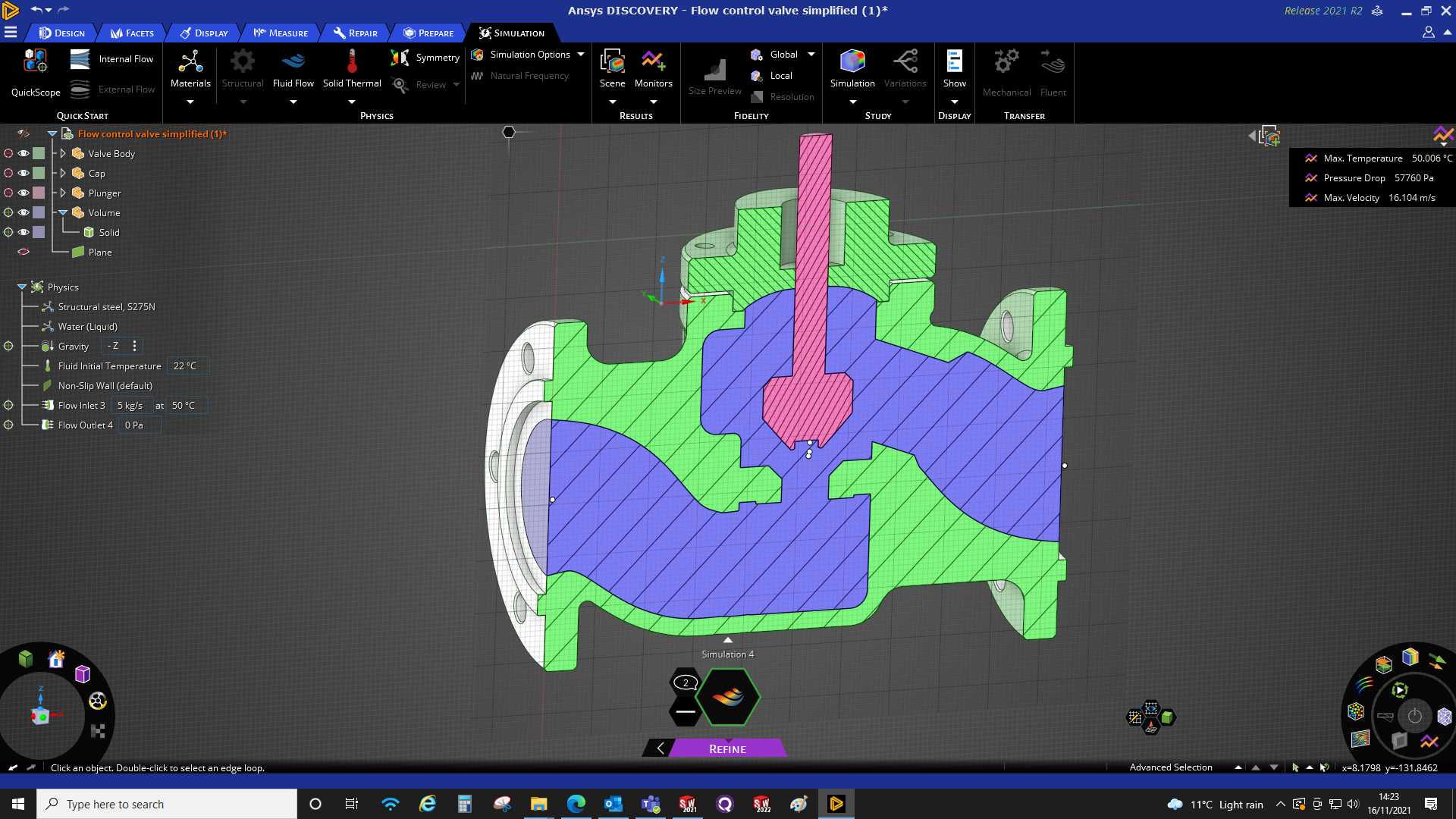

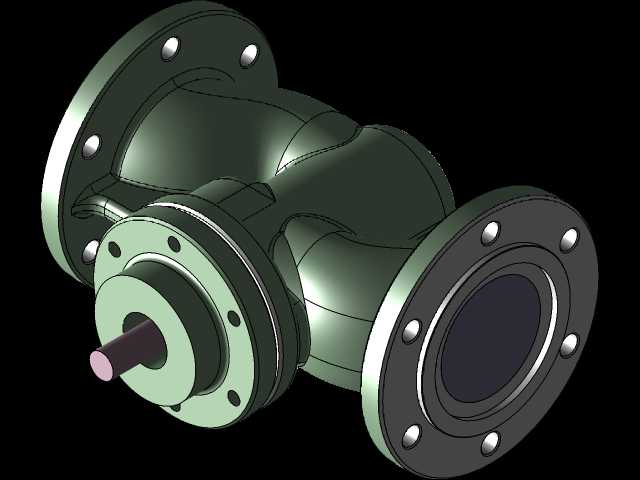

　　安装边界上，阀体两端采用标准法兰连接结构，法兰端面的密封槽尺寸、螺栓孔分布间距均匹配通用工业管路的安装规范，可直接对接同公称通径的工业管路，无需额外制作过渡连接件；阀杆的伸出段预留了标准执行机构安装接口，可适配手动、气动、电动等多类驱动装置，满足不同现场的自动化控制需求。结构内部的流道截面经过多轮迭代调整，介质从入口进入后，沿阀腔下侧的导流面流向阀芯节流区域，过流后沿出口侧的渐缩流道平稳流出，最大程度减少阀内的涡流滞留区域，既降低了介质流动的压力损失，也避免了固体杂质在阀腔内沉积卡涩阀芯的问题。从建模细节来看，模型完整还原了阀体、阀芯、阀杆、密封座的配合关系，各部件的配合间隙、密封面的接触宽度均按照实际加工公差要求设置，可直接用于后续的结构强度校核、流固耦合分析，也可作为同类型阀门产品改型设计的基础参考框架，帮助设计人员快速完成不同通径、不同压力等级阀门的方案迭代，减少前期建模的重复工作量。
