汽车金属薄板安装支架结构设计

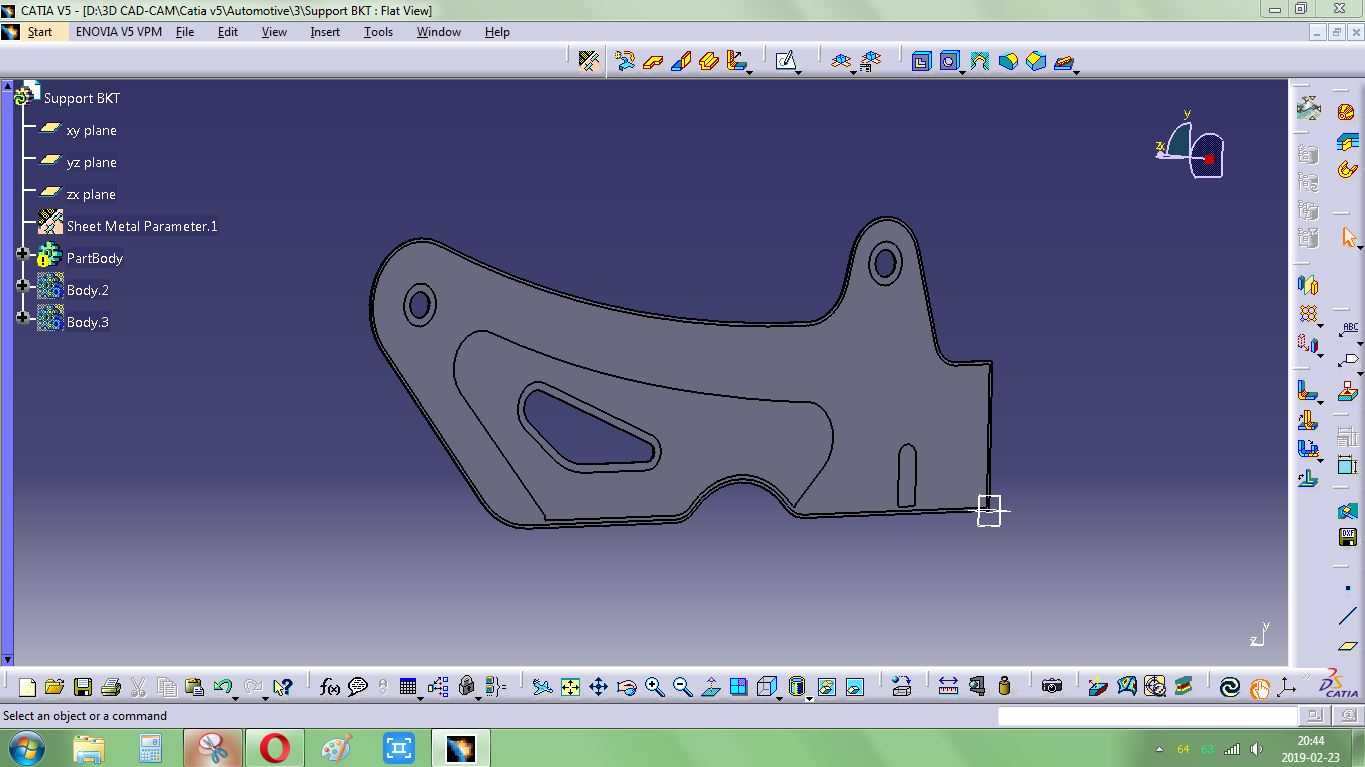

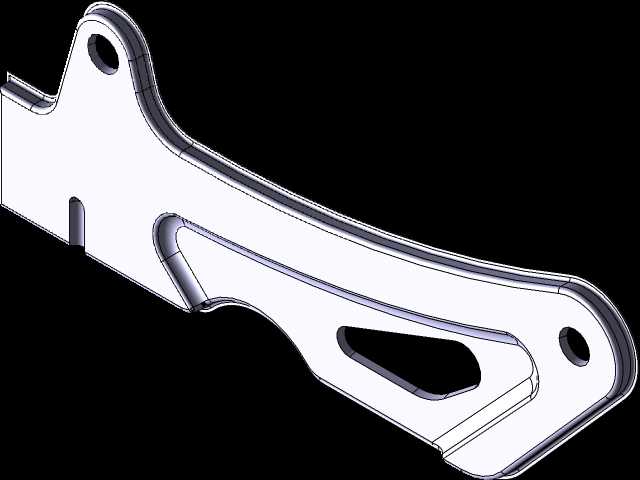

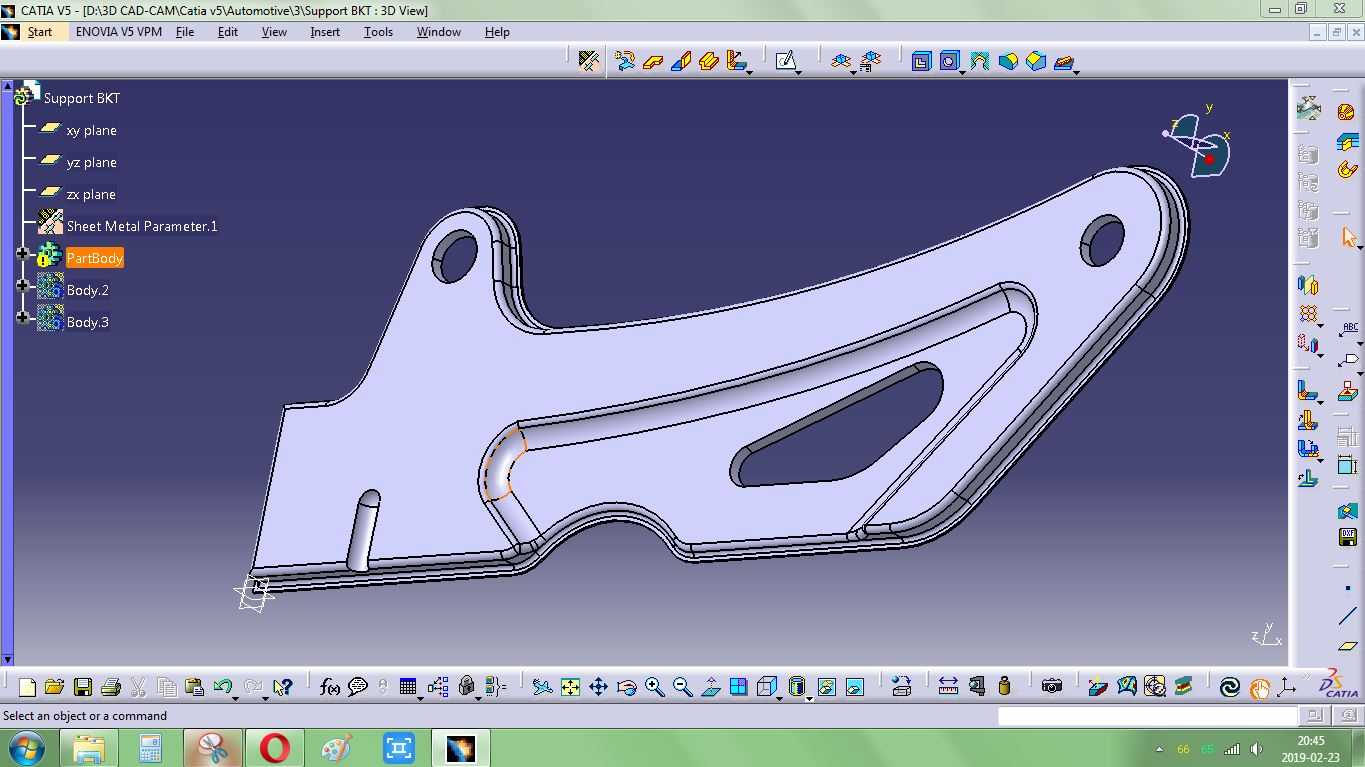

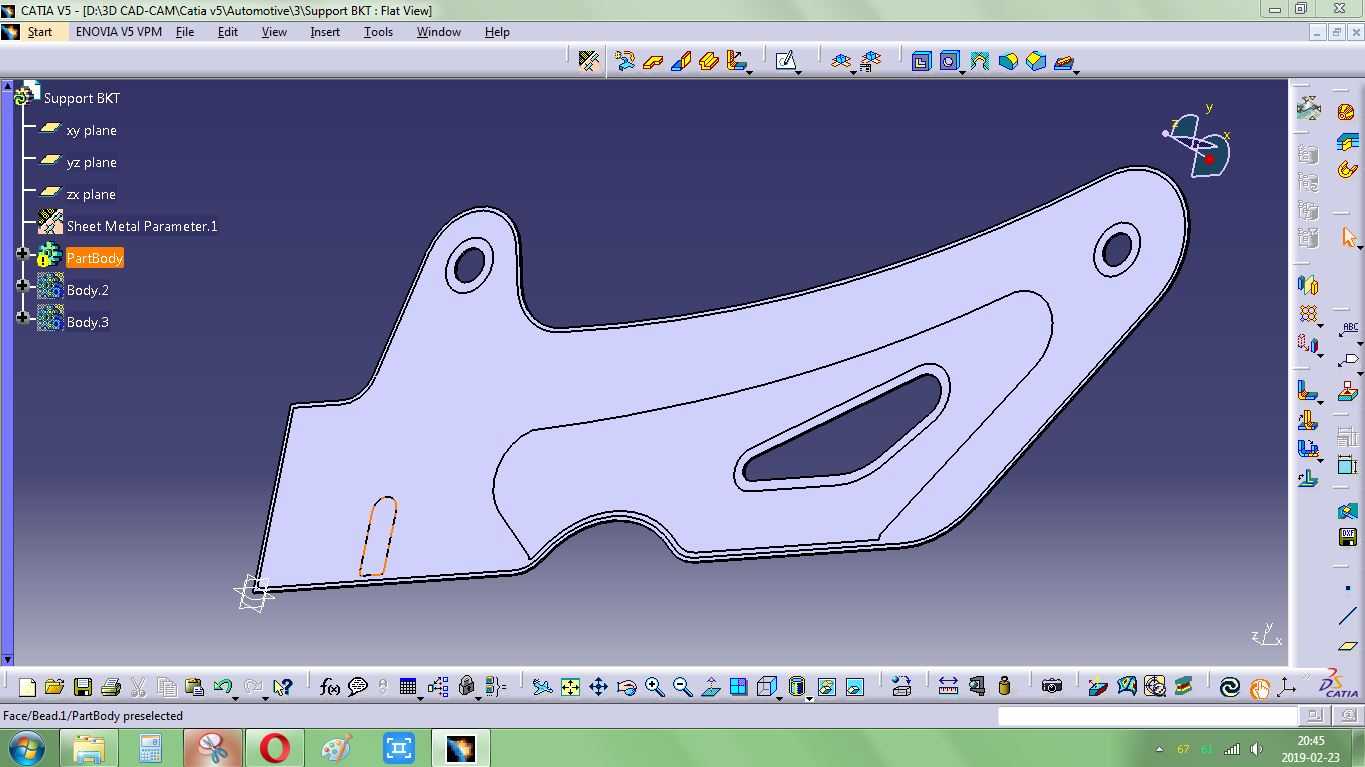

　　这款金属薄板支架是汽车底盘周边附属部件安装的核心承载构件，日常装车场景中主要用于固定线束护板、小尺寸管路卡扣或是周边传感元件的安装基座，需要在车辆行驶过程中持续承受路面传递的随机振动，同时耐受底盘区域的泥水侵蚀、温度交变环境，对结构的抗疲劳性能与安装可靠性有明确要求。从结构设计逻辑来看，整体采用等厚薄板冲压成型工艺，原材料选用汽车行业常用的冷轧低碳钢板，兼顾成型性与结构强度，避免额外的机加工工序，能够适配大批量冲压生产的节拍要求，有效控制单件制造成本。支架主体轮廓采用随形设计，完全避让周边底盘部件的运动包络，不会在车辆极限颠簸、转向过程中与悬挂杆件、制动管路发生运动干涉。结构上设置了两处圆形主安装孔，孔位周边做了局部翻边强化处理，

　　提升孔位的连接刚度，避免螺栓紧固时出现板面变形，安装时可通过标准螺栓直接固定在底盘预设的焊接凸台上，安装公差控制在±0.2mm范围内，能够适配整车装配线的自动化拧紧工序。板面中部开设的异形减重孔，并非单纯为了削减重量，孔的边缘走向完全顺着支架受力的主应力方向布置，在不降低整体结构抗弯、抗扭刚度的前提下，有效降低单件重量，同时减少冲压过程中的板面应力集中问题，避免长期受振出现开裂。支架边缘全部做了圆角钝化处理，一方面防止冲压生产、装配过程中划伤操作人员，另一方面也能避免应力集中导致的疲劳断裂，板面局部的小凸台结构是为了匹配被固定部件的安装面高度差，保证被固定部件安装后处于水平状态，不会出现额外的安装应力。从安装边界来看，

　　支架整体厚度为1.5mm，安装后突出安装基面的高度不超过35mm，完全适配底盘区域的紧凑安装空间，不需要对周边原有部件做任何结构改动即可直接替换安装。结构设计时已经考虑了冲压成型的工艺性，所有弯折处的圆角半径都大于板材厚度的1.5倍，避免冲压过程中出现开裂、起皱问题，成型后不需要额外的校形工序即可满足尺寸精度要求。在实际装车验证中，该支架能够覆盖-40℃到120℃的工作温度区间，在整车10万公里耐久测试中不会出现松动、开裂、变形问题，完全满足汽车零部件的可靠性验证标准。
