汽车金属薄板安装固定支架结构设计

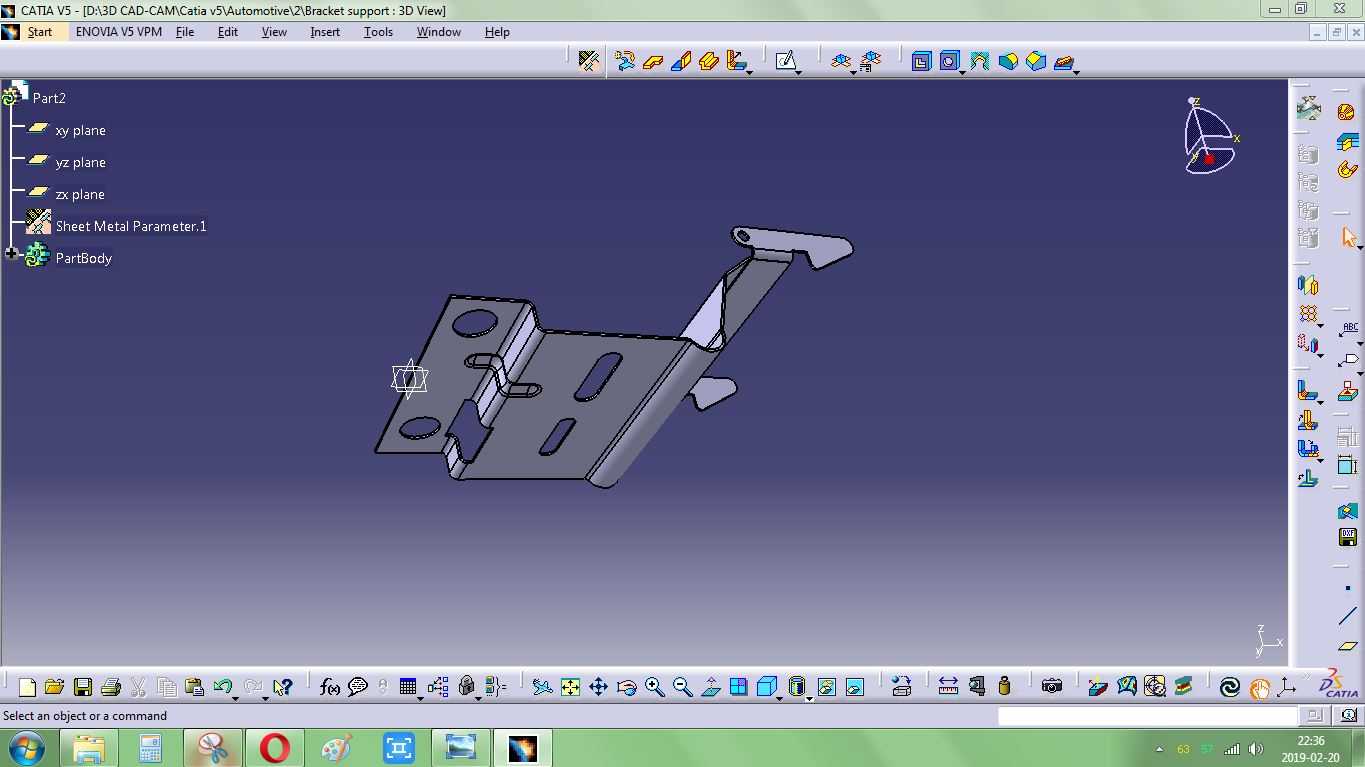

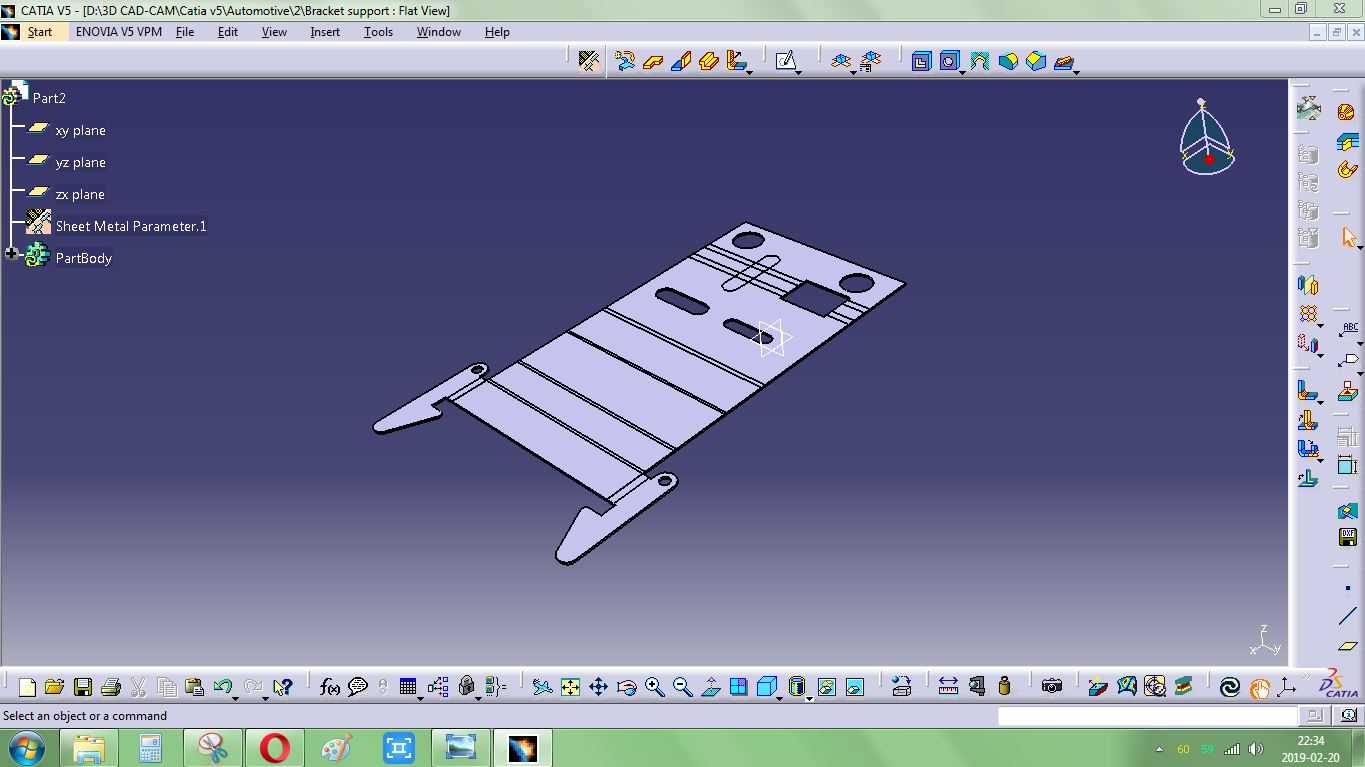

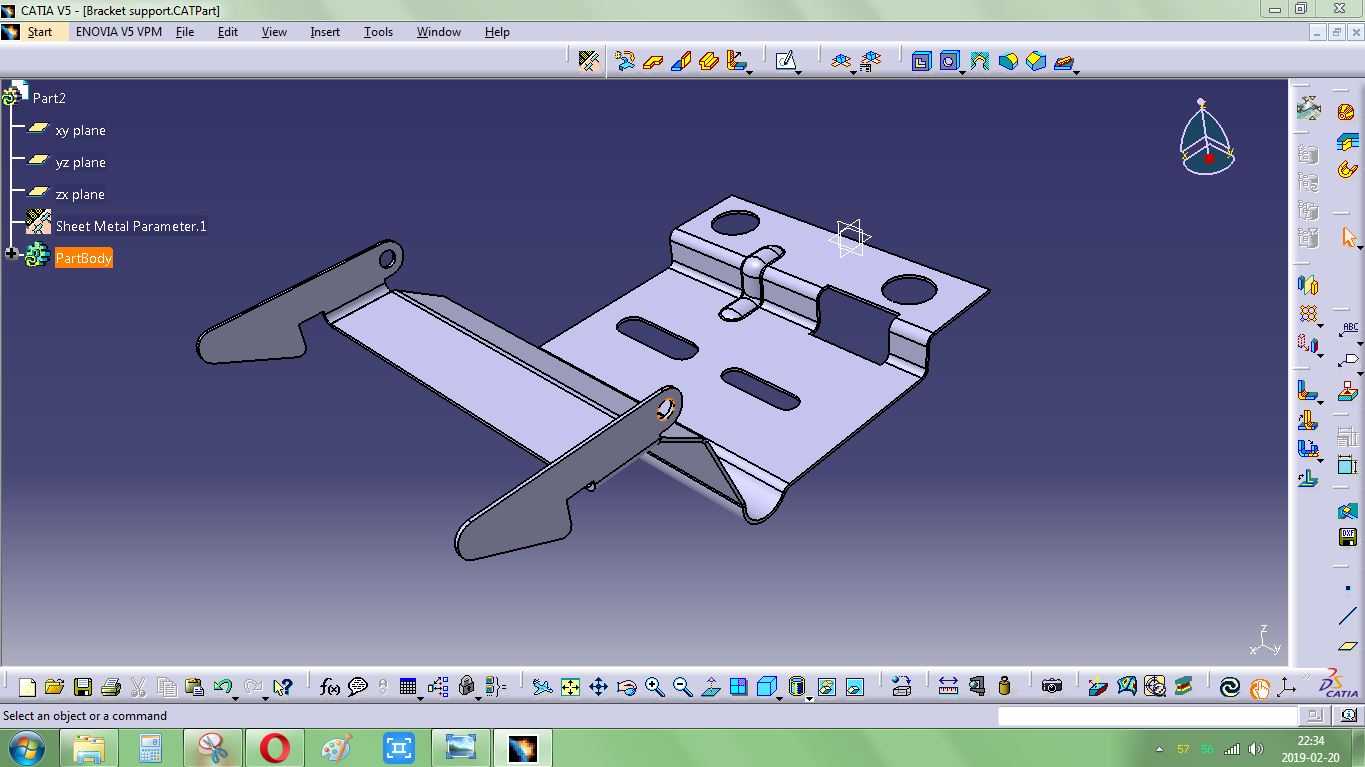

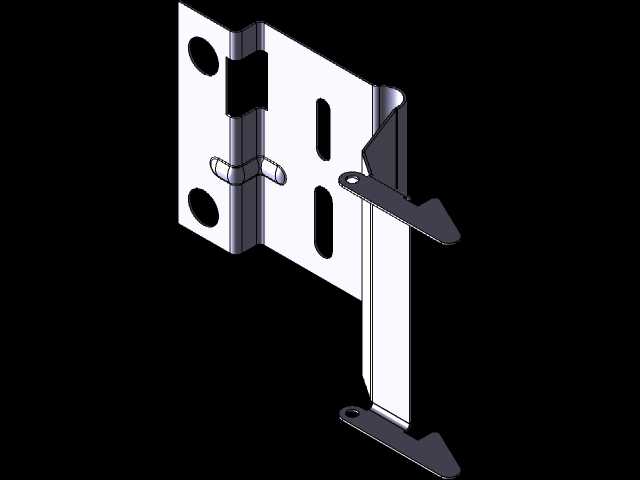

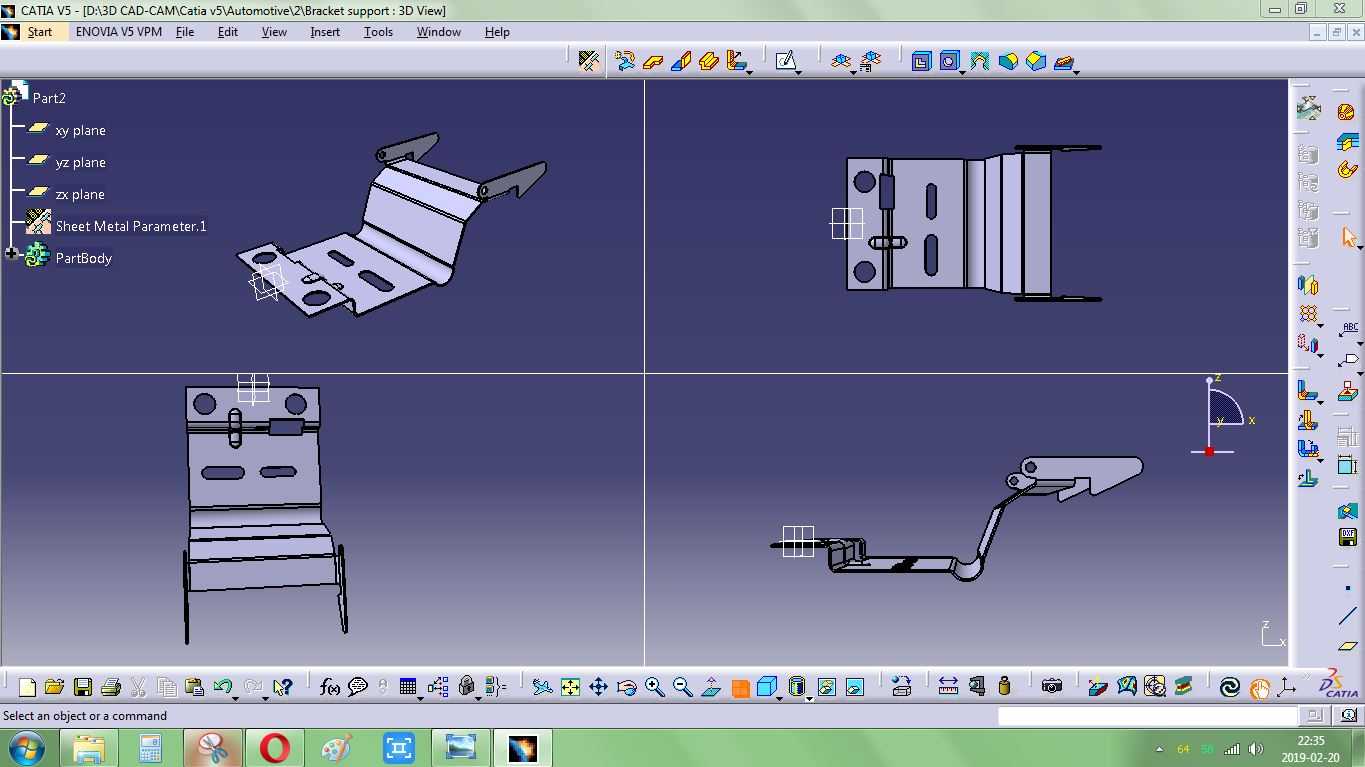

　　这款金属薄板支架属于汽车车身附属构件的范畴，主要应用在汽车座舱内部或引擎舱周边的附属件固定场景，用来承托线束固定座、小型传感模块或是内饰卡扣基座这类载荷不大但对安装定位精度有一定要求的零部件。从结构设计来看，主体采用薄钢板冲压弯折成型，没有额外的焊接拼接工序，所有结构特征都通过单工序级进模冲压完成，兼顾了生产效率与结构强度的平衡。主体底板上预留的两个圆形通孔是主安装定位孔，对应车身上预先焊接的凸焊螺栓，安装时直接将孔位对准螺栓推入后打紧螺母即可完成主固定，孔位周边做了轻微的翻边强化处理，避免薄板在螺栓锁紧时出现孔位撕裂、变形的问题，同时翻边结构也能在安装时起到导向作用，降低装配对位的难度。底板上开设的两个长条形腰型孔是辅助调节孔，

　　用来抵消车身焊接时的累计公差，当主安装孔对位后，如果附属部件的对接位置出现小幅偏移，可以通过腰型孔的余量调整固定位置，不需要额外扩孔或是修正车身结构。底板一侧延伸出的两个带孔弯折支臂，是用来对接待固定部件的接口，支臂的弯折角度经过反复校核，刚好匹配待固定部件的安装面角度，支臂末端的圆孔用来穿装固定螺丝或是塑料卡扣，支臂根部做了小圆角过渡，避免冲压成型时出现应力集中导致的开裂问题，同时也能减少车辆行驶过程中振动带来的疲劳断裂风险。底板上的冲压凸包与卡扣卡槽结构，是为了适配特定型号的线束卡扣或是传感模块的定位脚，安装时直接将部件的定位脚卡入卡槽即可完成预固定，不需要额外手扶就能打紧螺丝，能有效提升总装车间的装配效率。

　　整个支架的外形轮廓完全避让开了周边的车身钣金、线束走向以及其他附属部件的运动边界，安装后不会和周边构件产生运动干涉，所有弯折边都做了压毛边处理，避免装配工人操作时被锋利的板边划伤，同时也不会磨损周边的线束护套。从安装边界来看，支架整体厚度不超过十五毫米，安装后突出车身钣金面的高度控制在二十毫米以内，不会占用过多的布置空间，适合在车身内部狭窄的安装空腔内使用，整体重量控制在百克级别，不会给车身带来额外的负重压力，符合汽车零部件轻量化的设计要求。
