工字钢截面型材三维参数化结构

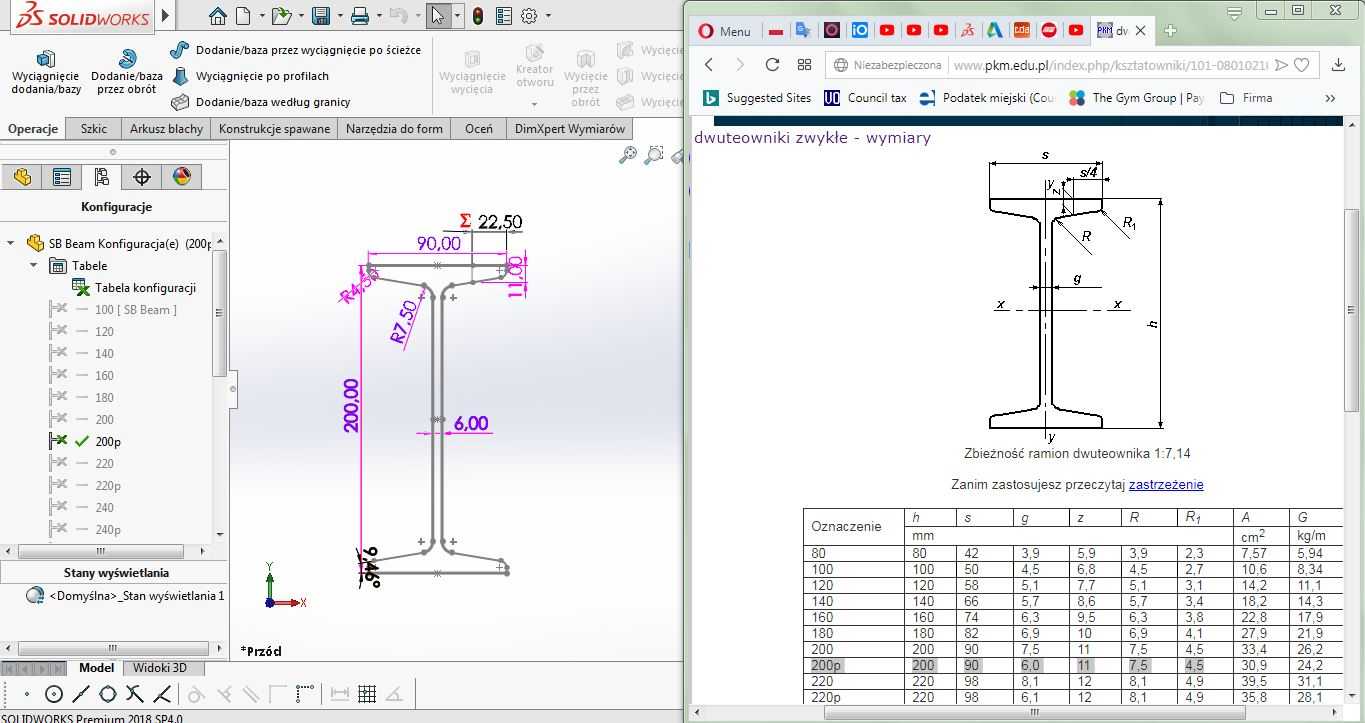

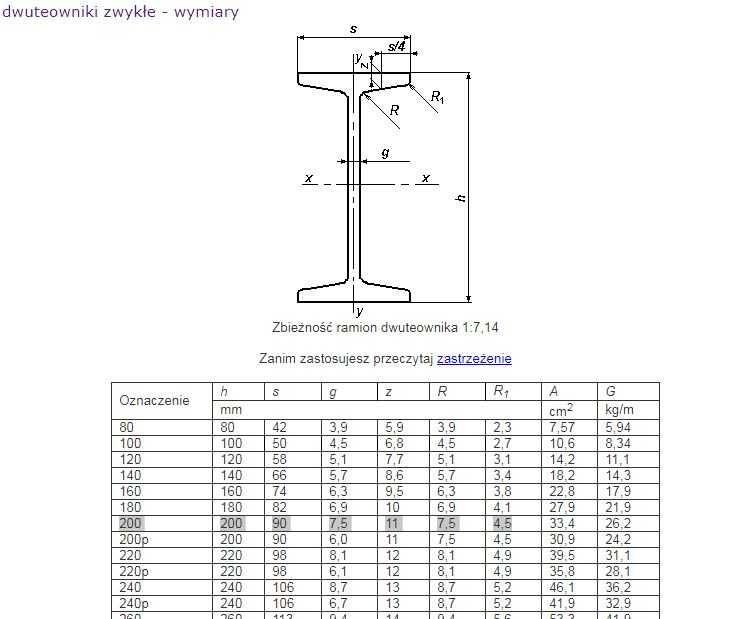

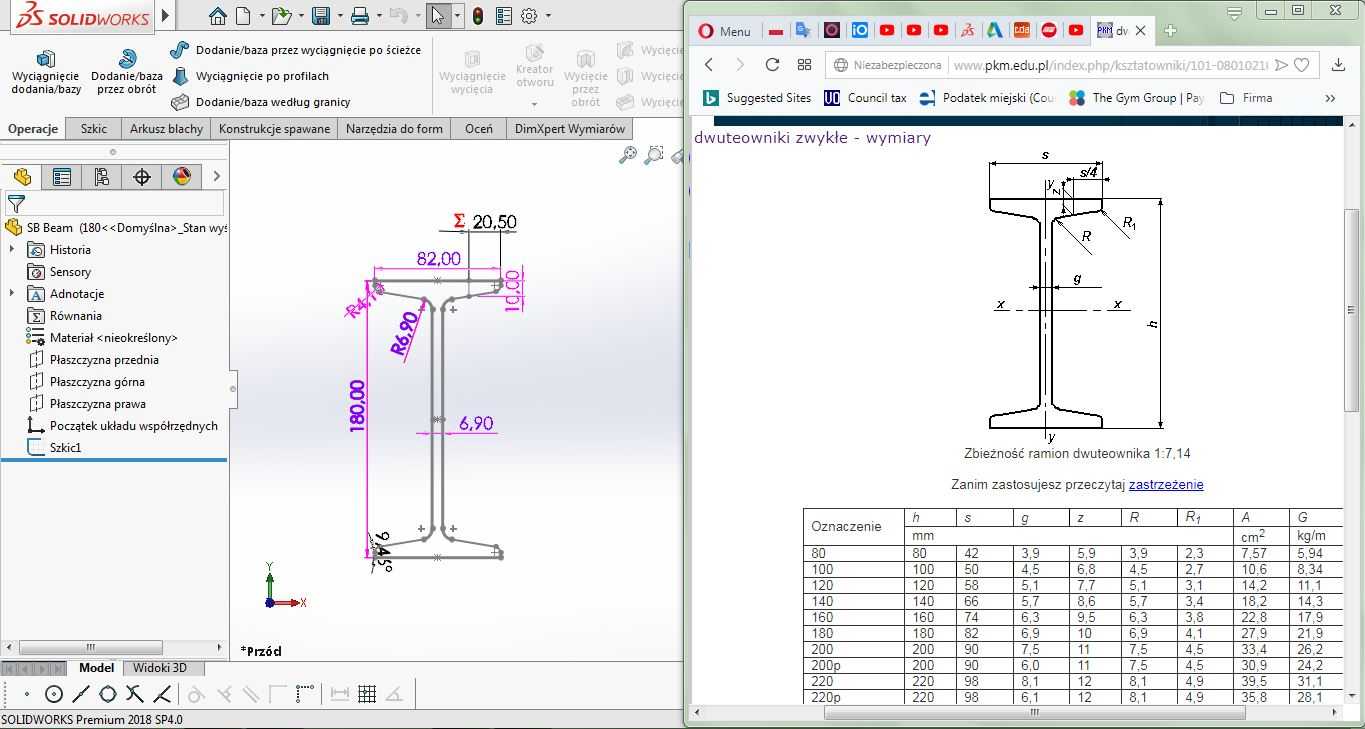

　　日常做钢结构厂房、设备机架、输送线支撑梁设计时，工字钢是绕不开的基础型材，这次做的参数化模型，完全贴合热轧普通工字钢的截面规范，从80号到220号的常规规格都做了配置覆盖，不用每次画截面都翻型钢表算尺寸。做这类型材模型最容易踩的坑是忽略翼缘内侧斜度、圆角过渡的细节，很多新手画的工字钢翼缘是垂直的，实际加工出来的热轧件翼缘有1:6的斜度，腹板和翼缘连接处的R角、翼缘端部的R1圆角都要严格对应标准，不然做有限元分析的时候，应力集中位置的计算结果会和实际工况差很多，下料切割的时候也会出现坡口对不上的问题。模型里把截面的所有控制尺寸都做了参数关联，总高度、翼缘宽度、腹板厚度、翼缘平均厚度、各个圆角半径都能直接调用配置切换，

　　做不同跨度的梁结构选型时，直接切换对应规格就能自动生成正确的截面，不用重复草绘。从安装边界来说，这类工字钢做梁使用时，腹板方向是主要承重方向，惯性矩、截面模量都围绕强轴做了优化，做设备机架立柱时如果要承受双向弯矩，就要注意弱轴方向的补强，模型里预留了和连接板、加劲肋的配合基准面，不管是做焊接结构的装配，还是做螺栓连接的节点设计，都能直接捕捉配合面，不用额外建参考几何体。实际工程里用这类型材，最常遇到的问题是现场拼接时的截面错边，所以模型里把翼缘的斜度面、腹板的中心基准都做了明确的参考标识，做节点板设计时能直接对齐基准，避免现场安装时出现拼接缝隙过大、螺栓孔错位的问题。另外模型里的截面尺寸完全对应常规供货的热轧型钢公差范围，不会出现设计尺寸比实际供货尺寸小导致装不上的情况，做输送线主梁、厂房檩条、设备承重支架的选型设计时，直接调用对应配置就能快速完成结构搭建，省去反复核对型钢表、重复绘制截面的时间，也能避免手动绘图时的尺寸错误。
