多向交汇型钢梁柱连接节点结构

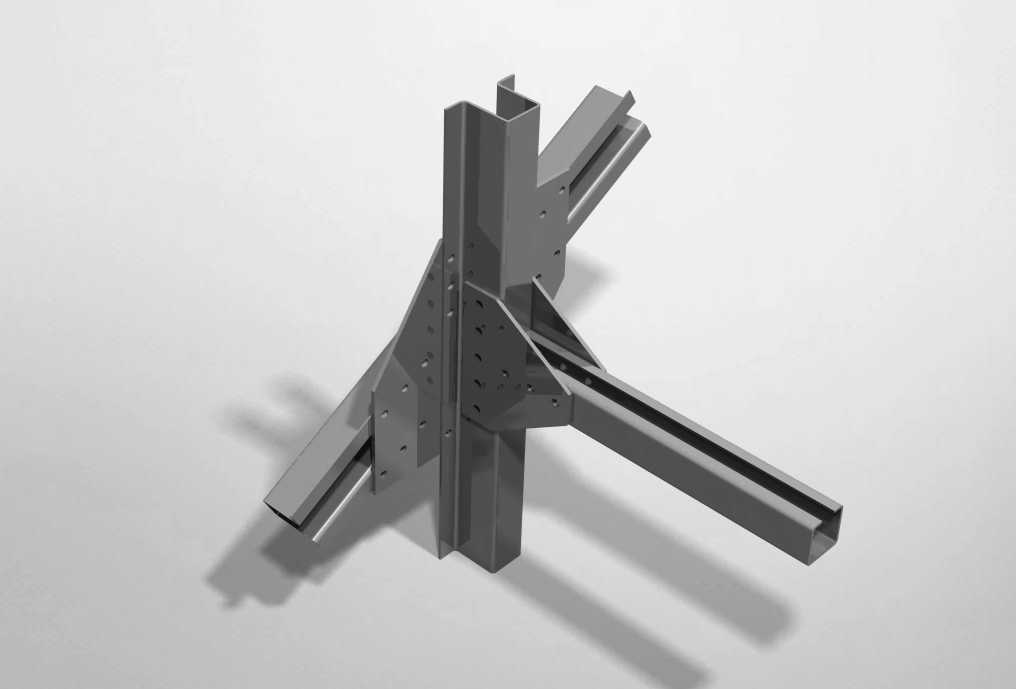

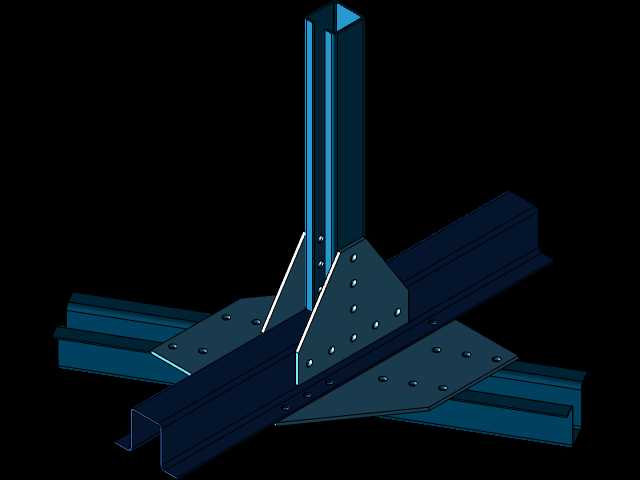

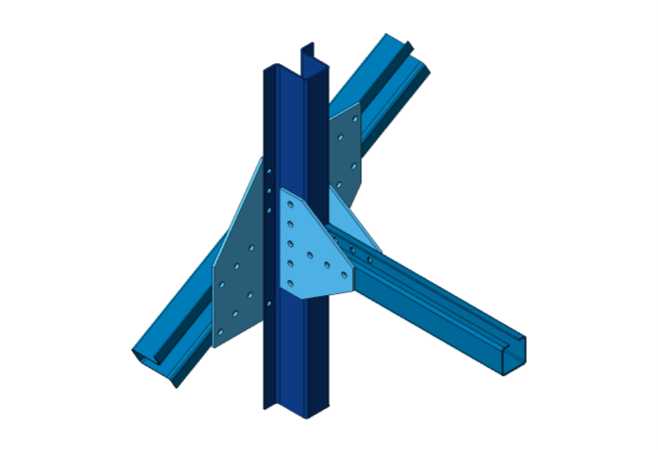

　　这类多向交汇的梁连接构件，主要应用于大跨度钢结构厂房、模块化装配式建筑、立体仓储货架的主框架交汇节点，以及重载设备支撑钢构的多梁拼接位置，承担不同方向型钢梁的荷载传递作用，将多根不同走向的槽钢、H型钢梁在同一节点位置完成刚性固定，避免多梁分散连接带来的应力集中问题。从结构设计逻辑来看，该节点采用一体化拼接角件与加劲肋组合的形式，核心连接座贴合竖向主立柱的翼缘与腹板轮廓，每一个延伸方向的连接面都预先加工了对应型钢安装孔位，孔位排布匹配常用型钢的标准孔距，现场安装时无需二次打孔，仅需匹配对应规格的高强螺栓即可完成锁紧固定。设计过程中重点考量了不同方向梁的荷载分解，斜向支撑梁对应的连接位置额外增设了三角形加劲板，

　　加劲板的折弯角度完全贴合斜梁与主立柱的夹角，能够将斜向传递的竖向荷载、水平风荷载均匀分散到主立柱的整个截面，避免局部应力过大导致的连接面变形。从安装边界来看，该连接节点的所有连接面都预留了足够的螺栓操作空间，相邻连接面的孔位错开排布，不会出现螺栓安装干涉的问题，节点整体外轮廓尺寸控制在常规型钢安装的操作间隙范围内，不会额外占用钢框架的内部使用空间，适配常规规格的冷弯薄壁型钢、热轧槽钢的拼接需求。实际应用中，这类节点可以替代传统现场焊接的连接方式，所有构件都在工厂完成预制加工，现场仅需螺栓装配，既能够降低现场焊接的施工难度，也能避免焊接应力带来的结构变形，同时后期框架改造拆卸时，仅需拆除螺栓即可完成构件更换，

　　不会对主立柱和相邻梁体造成不可逆的损伤。节点的每一个连接面都做了贴合型钢轮廓的折边处理，折边高度匹配型钢的腹板高度，安装后能够完全包覆型钢的端部，避免型钢端部外露锈蚀，同时也能提升节点的抗扭性能，在承受水平侧向荷载时，折边结构可以限制型钢端部的侧向位移，提升整个框架的整体刚性。针对不同方向梁的受力差异，各连接面的板材厚度做了差异化设计，承担主要竖向荷载的水平梁连接面采用更厚的板材，斜向支撑的连接面在加劲板的辅助下适当优化板材厚度，在保证整体结构强度的前提下控制节点自重，降低主立柱的附加荷载。
