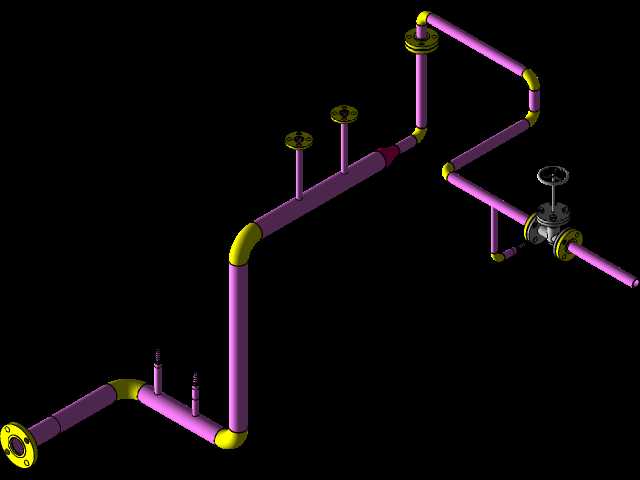

工业输送用多弯折自由管路结构设计

　　这套管路结构主要面向工业流体输送场景设计，可适配液压系统、冷却循环系统、低压气动输送等多种工况的管路布设需求，在中小型自动化设备、机床配套流体回路、小型工艺装置的管路搭建中都能适用。从实际使用角度看，这类多弯折自由管路的核心作用是在有限的设备安装空间内，完成流体介质的定向输送，同时避让设备内部的其他结构件、运动部件，避免管路与周边零件产生干涉，保障流体回路的通畅运行。设计过程中首先梳理了管路两端的接口位置，结合周边预留的安装空间确定各段管长与弯折角度，每一处弯折的曲率都参考了常规管路安装的最小弯曲半径要求，避免弯折处出现通径缩小、介质流动阻力陡增的问题，同时也能降低管路弯折处的应力集中风险，提升长期使用的可靠性。

　　管路整体采用分段拼接的结构逻辑，各段直管与弯头的连接位置都预留了标准接口余量，方便实际装配时根据现场安装误差做小幅调整，也便于后期管路的维护与局部更换。从安装边界来看，这套管路的整体外轮廓占用空间紧凑，各段管身的走向都避开了常见的设备检修操作空间，不会对周边零部件的拆装、日常维护操作造成遮挡，管路上预留的固定点位可以直接通过管卡与设备机架连接，不需要额外设计复杂的固定支架，能减少现场安装的工作量。实际布设时需要注意管路与周边运动部件的最小安全距离，尤其是靠近设备传动部位的管段，要预留足够的安全间隙，避免设备运行过程中运动部件剐蹭管身造成管路破损。另外管路的走向设计充分考虑了流体介质的流动特性，避免出现局部U型存液段，防止停机时介质残留造成管路堵塞或者冬季冻裂的问题，对于需要定期排空的流体回路，这套管路的倾斜角度也能满足自然排空的要求，不需要额外增设排空点位。
