立式储罐配套工业管道布线结构设计

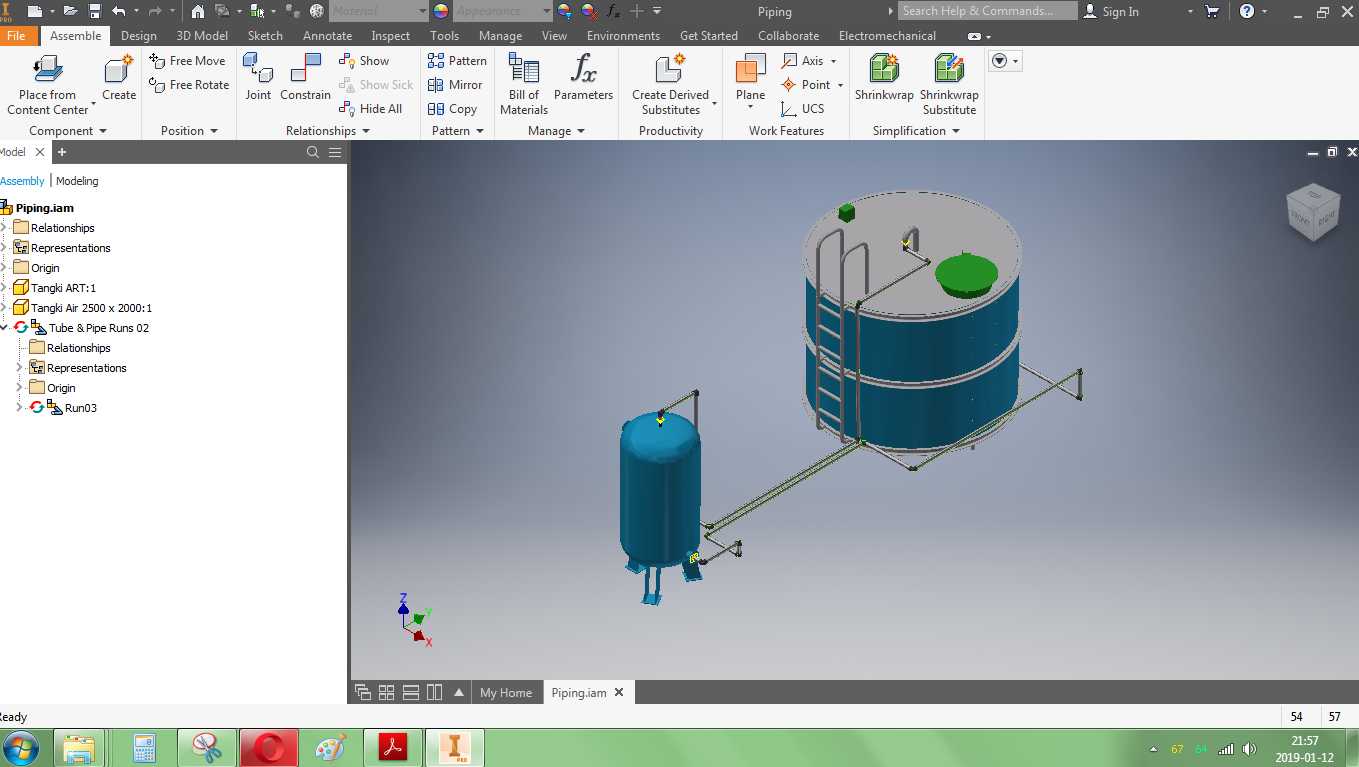

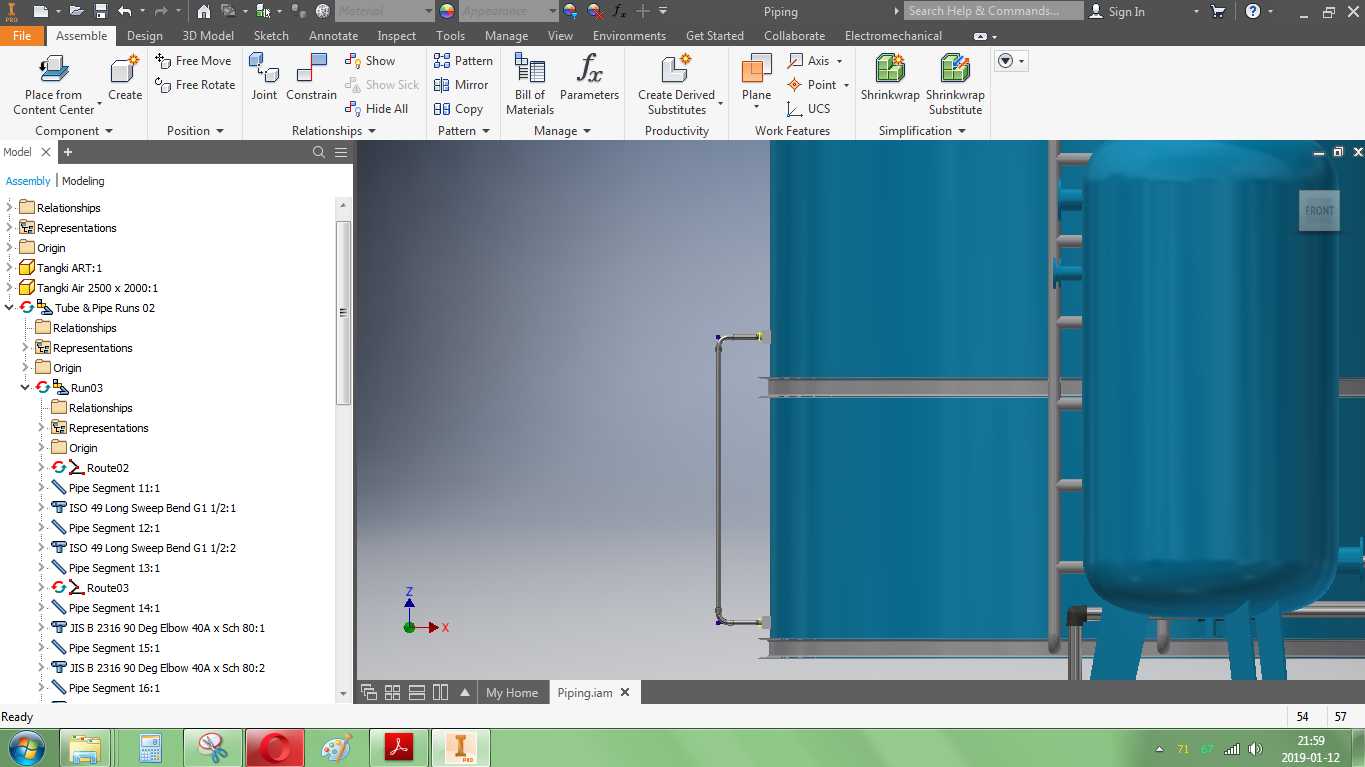

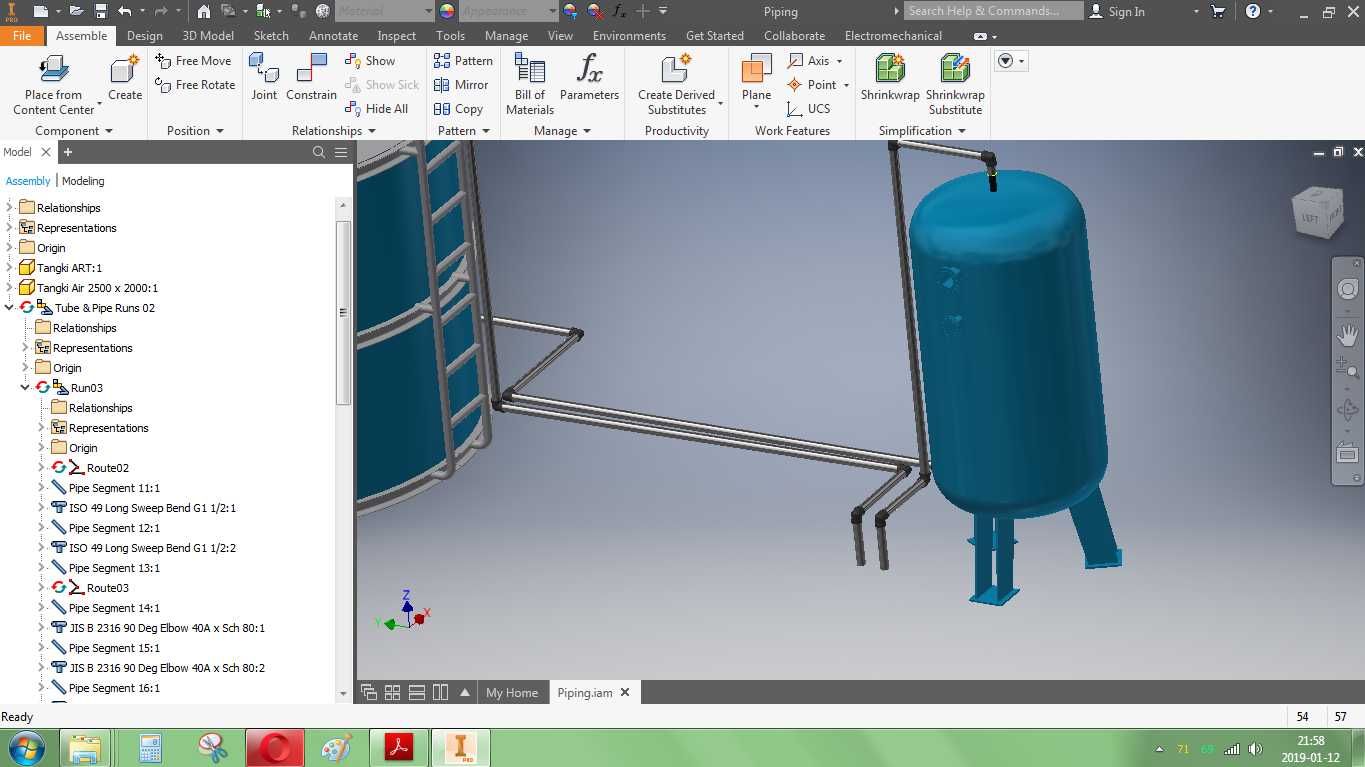

　　这套管路结构主要配套立式常压储液罐体使用，常见于精细化工配料工段、中小型水处理药剂存储单元、食品加工原料暂存工位的现场布管作业场景，核心作用是完成储液罐内部介质的输入、输出、循环导流，同时兼顾罐体附件的连通需求。从实际落地的工程需求出发，设计阶段首先锚定了罐体的安装边界：立式罐体为双层筒身结构，底部采用三支点支腿支撑，支腿高度预留了底部排污管路的安装空间，所有外接管路的排布都避开了支腿的承重受力区域，避免管路荷载传递到支腿焊缝处造成结构应力集中。管路走向采用沿罐壁外侧分层排布的逻辑，主输送管路沿罐壁切线方向延伸，通过定制管卡固定在罐壁预设的安装支座上，减少长距离管路的悬空段，降低管路振动带来的焊缝疲劳风险。针对罐体顶部的人孔、

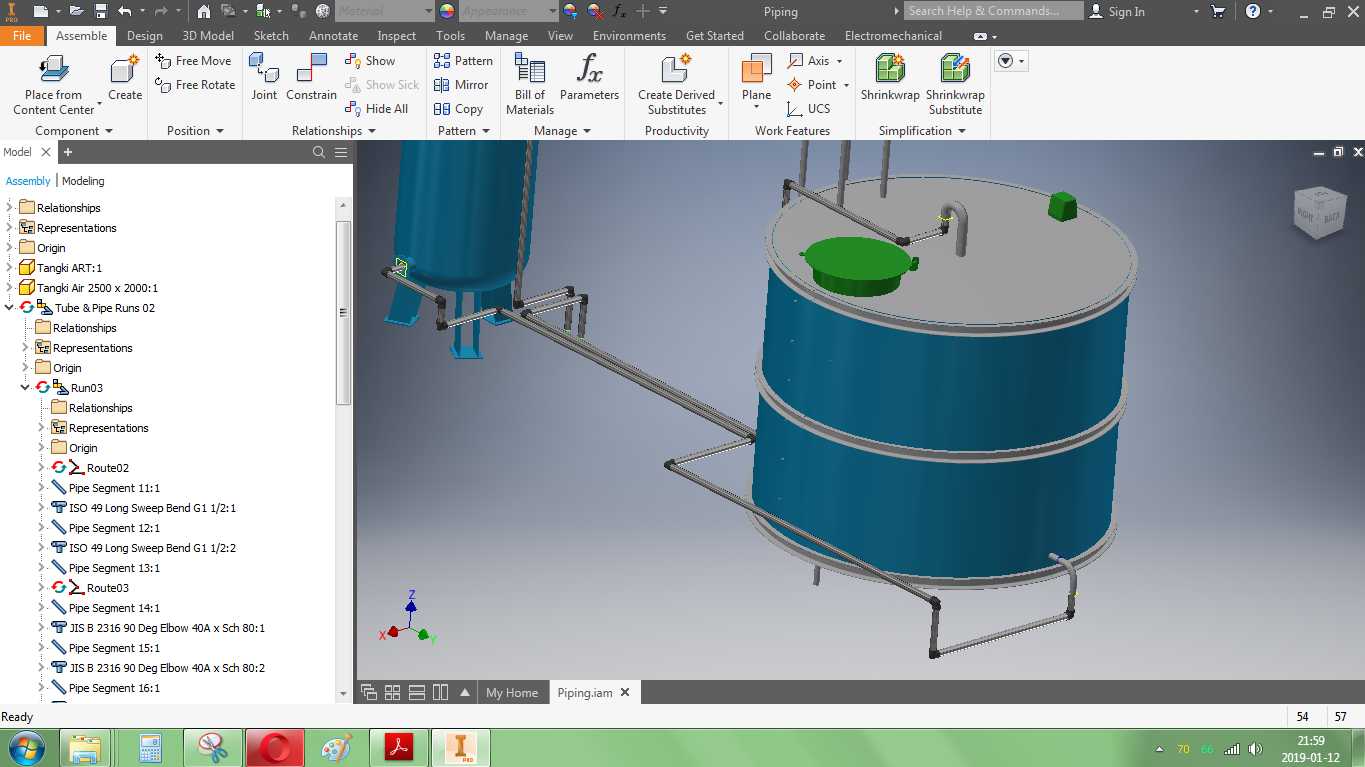

　　呼吸阀、液位计接口等附件，配套的分支管路采用短距离直连布局，减少不必要的弯头数量，降低管路沿程阻力，同时预留了阀门安装的操作空间，方便后期运维人员手动操作阀门、拆装检修仪表。管路与罐体的连接位置全部做了补强处理，在罐壁开孔处焊接补强圈，避免开孔造成的罐体结构强度下降，管路末端的接口全部采用标准法兰连接，匹配行业通用的管路配件规格，方便现场根据实际工艺需求调整外接管线走向。底部的管路排布特意预留了排污口的操作空间，排污管路沿支腿间隙引至地面排污沟方向，避免排污时介质喷溅到支腿表面造成腐蚀。整套管路的转弯半径全部符合工业金属管道设计的规范要求，避免小半径弯头造成的介质流态紊乱，对于需要输送含少量颗粒介质的工况，

　　管路的倾斜角度也做了对应调整，保证停机时管路内不会残留积液造成堵塞。设计过程中同步校验了管路与罐体周边操作通道的安全距离，所有管路的最外沿距离罐体操作平台的通行侧预留了足够的操作空间，不会出现运维人员巡检时磕碰的问题，同时管路的固定点间距经过荷载计算，满管状态下管路的挠度控制在允许范围内，不会出现管路变形下垂的情况。
