步进5mmiLogic逻辑滑块结构设计

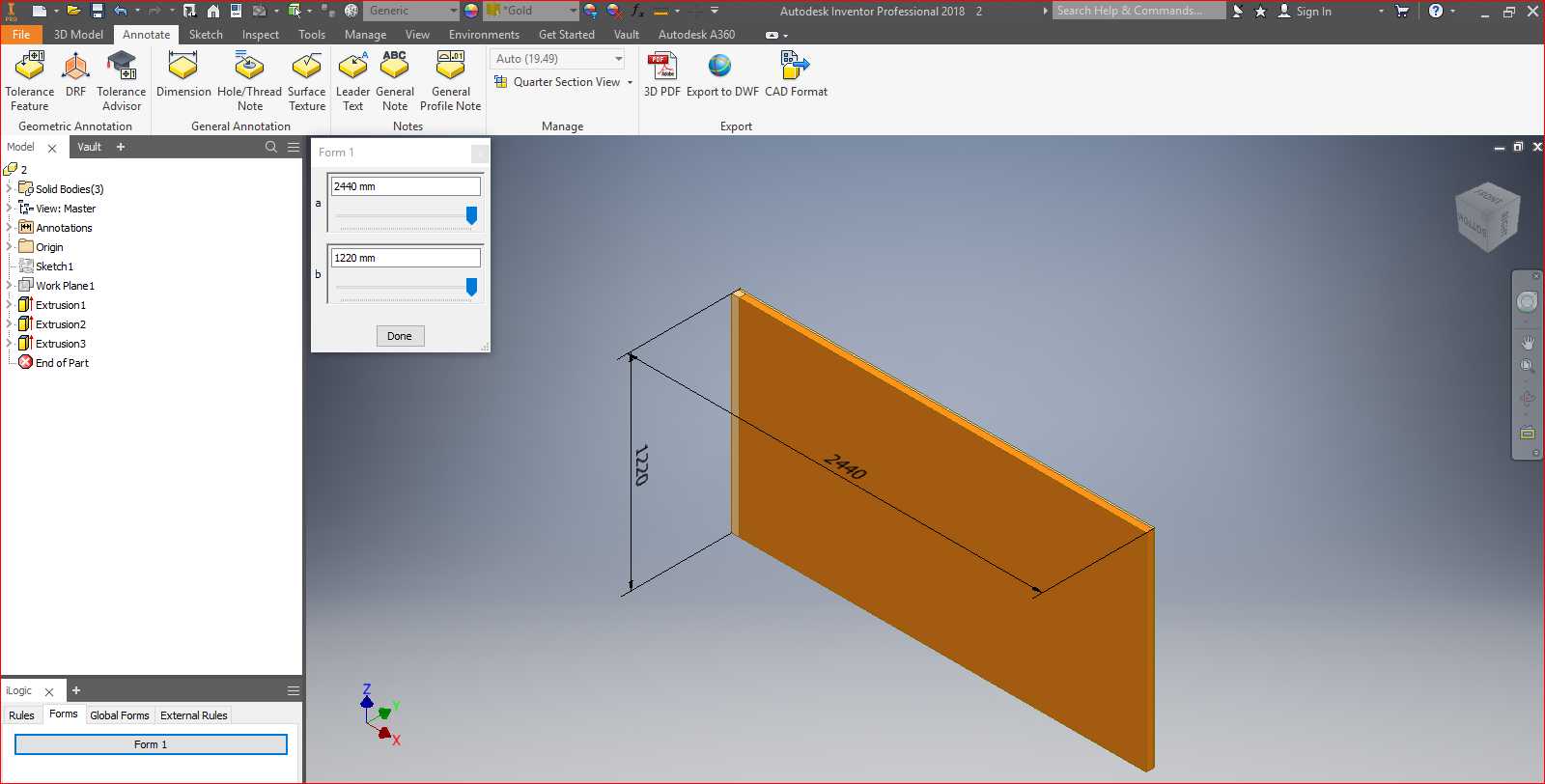

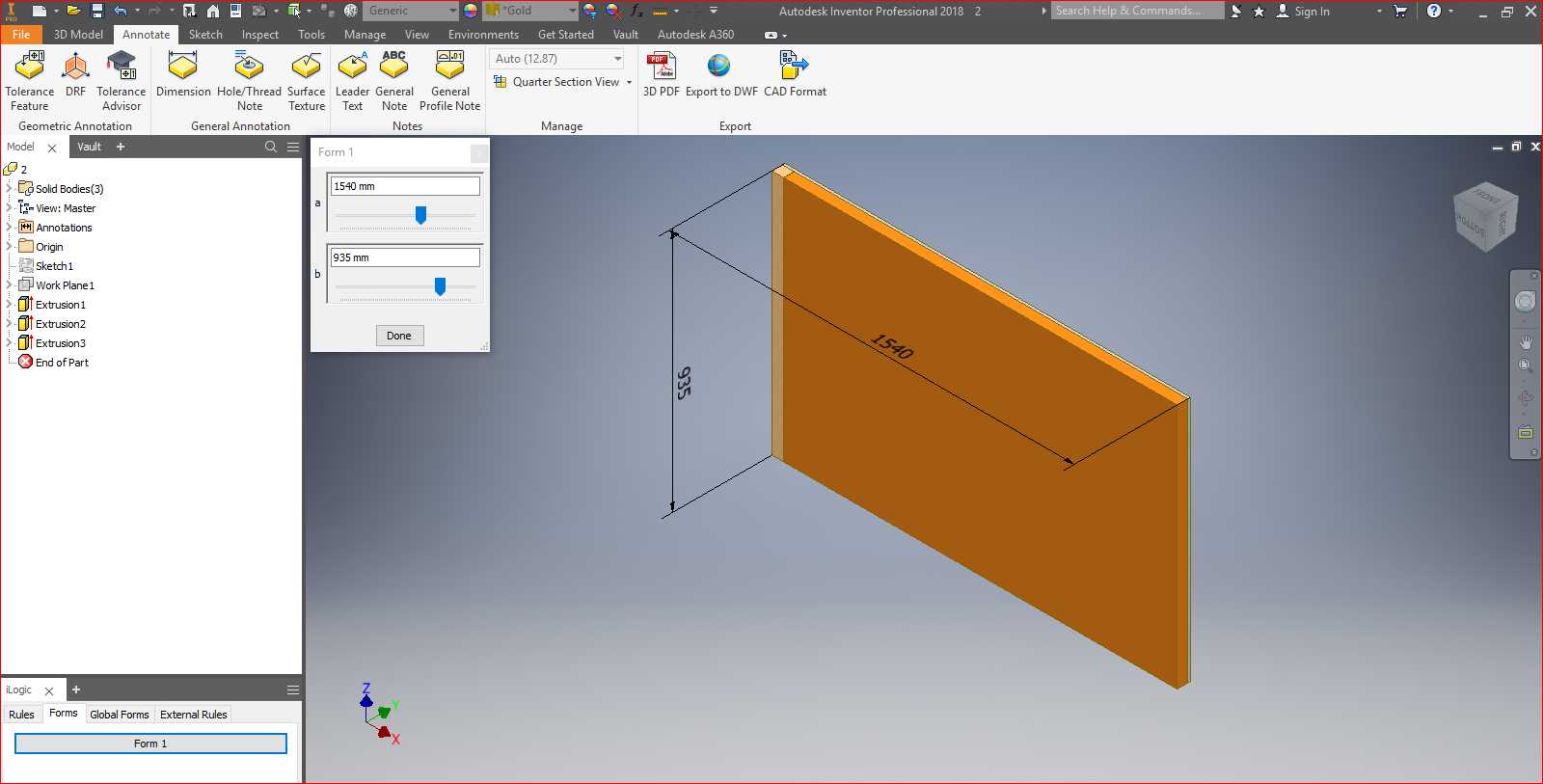

　　该滑块属于逻辑控制类机械传动构件，核心适配需要固定步进位移的工装导向场景，在自动化送料工位、工装夹具定位模块、小型直线进给单元中都能见到这类结构的应用，其核心作用是在直线往复运动过程中，实现固定5mm步距的精准位移输出，避免常规滑块运动时的位移偏差问题。从设计逻辑来看，该结构采用iLogic参数化设计思路构建，所有尺寸关联可通过参数面板直接调整，不需要逐个修改特征草图，在做同系列不同步距需求的衍生设计时，只需要修改对应参数值就能快速生成新的结构版本，大幅缩短同系列构件的设计迭代周期。外形上采用直板型主体结构，主体厚度均匀，安装面做了平面度公差预留，能够直接贴合安装基准面完成固定，主体长度方向预留了足够的行程余量，

　　不会出现运动到极限位置时的结构干涉问题。实际应用中，这类滑块通常配合直线导轨或者导向槽使用，侧面的基准面可以作为位移检测的参考面，方便加装位移传感器做步距到位确认，步进5mm的固定行程设定，刚好适配多数小型工装的进给间距需求，比如电子元件插接工位的送料步距、小型冲压设备的进料间距、检测设备的测点位移间距都能匹配。设计过程中特意将受力面做了加厚处理，长期往复运动下不会出现主体变形的问题，边缘位置做了倒角处理，避免安装和运动过程中刮擦相邻构件，安装孔位的位置按照通用安装间距设定，不需要额外做安装板的适配打孔就能直接替换同规格的常规滑块。在结构细节上，滑块的运动接触面预留了润滑脂存储槽，长期运行时可以减少摩擦损耗，降低维护频次，参数化的设计逻辑也让该结构可以快速适配不同的安装边界，不管是窄空间的小型工装，还是有更大负载需求的进给单元，都能通过参数调整快速生成适配的结构版本，不需要从零开始建模。
