工业设备用加强筋型滑动支撑座结构

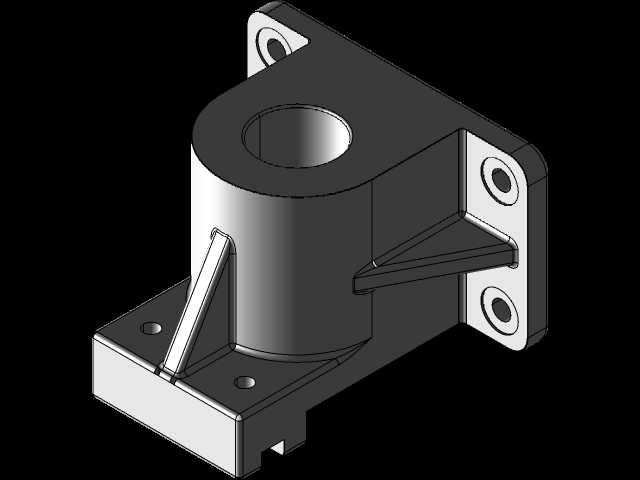

　　该滑动支撑构件多用于工业生产线的滑动导向工位、工装夹具的位移调节单元以及小型专用设备的滑动承载部位，核心作用是为滑动轴类部件提供稳定的径向支撑，同时作为安装基准将滑动副整体固定在设备机架的指定安装面上，保障滑动过程中轴件的同轴度与运行稳定性，避免滑动过程中出现偏摆、卡滞等问题。从结构设计来看，构件采用一体化铸造成型后机加工的工艺思路，底部为带四个安装沉孔的矩形法兰底座，底座上的安装孔采用锪平沉孔设计，可适配内六角圆柱头螺钉的沉头安装，安装后螺钉头不突出底座平面，保障底座与安装面完全贴合，不会出现局部间隙导致的支撑刚性不足问题。底座上方的主体支撑段，一侧设置带两个安装孔的竖直安装面，可用于固定行程挡块、位置检测传感器等附属配件，

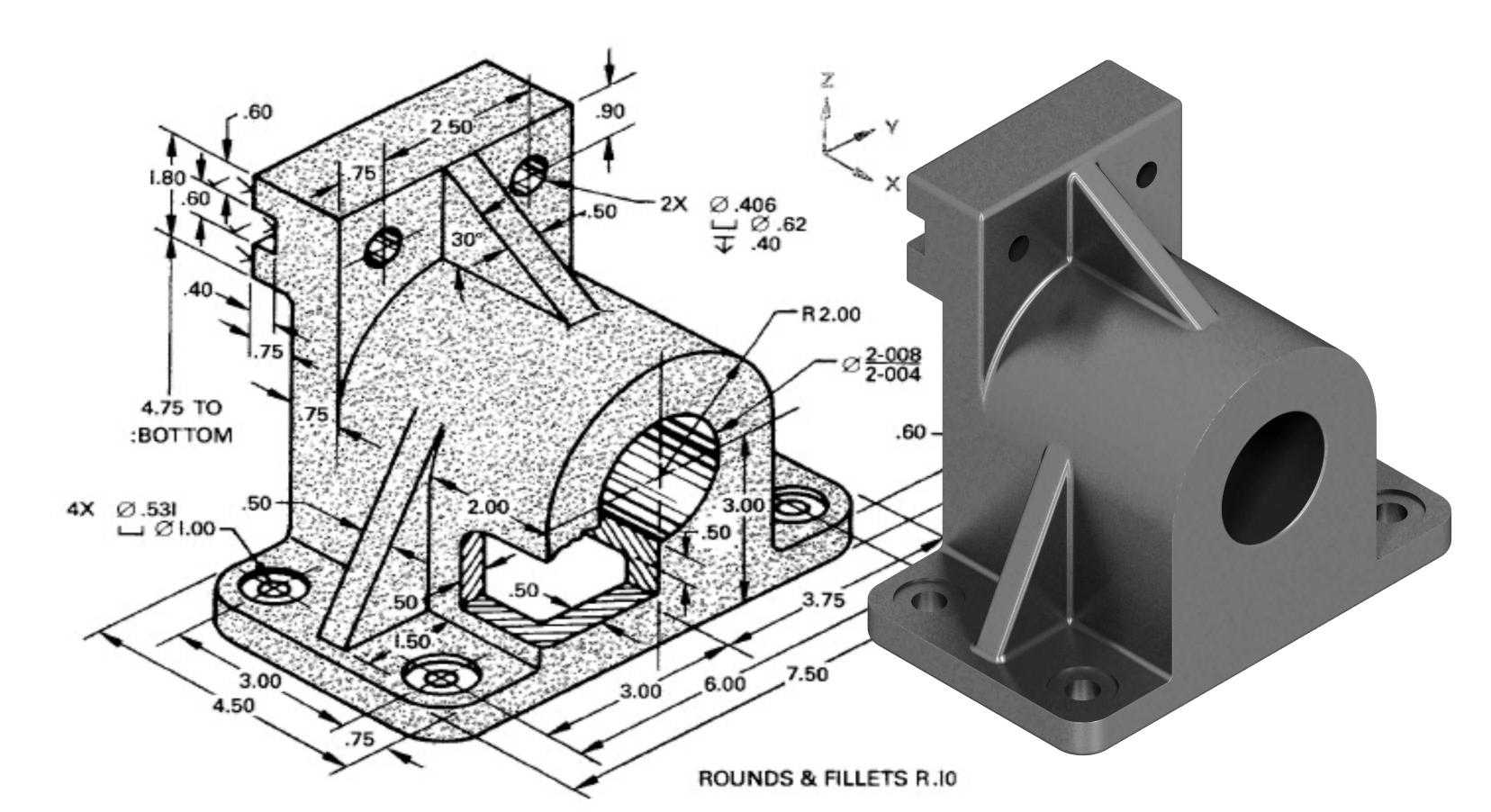

　　主体中部为带贯通孔的轴套支撑段，贯通孔为滑动轴的配合面，孔壁预留了足够的壁厚以承受滑动过程中的径向载荷，在竖直安装面与轴套支撑段之间、轴套支撑段与底座之间，均设置了三角形加强筋结构，筋板厚度均匀，可有效分散支撑部位承受的弯矩与冲击载荷，避免长期受载后出现应力变形，提升构件整体的抗扭与抗弯性能。从安装边界来看，底座总长度方向尺寸为7.5单位，宽度方向尺寸为6单位，竖直安装面顶端到底座安装面的总高度为7.5单位，中部轴套支撑段的贯通孔直径为2单位，孔的中心高度距离底座安装面为4.75单位，底部四个安装孔的孔位分别距底座侧边3单位、3.75单位，沉孔直径为1单位，锪平深度适配对应规格螺钉的头部尺寸，竖直安装面上的两个安装孔直径为0.

　　406单位，孔中心距竖直面顶端1.5单位，两孔中心间距为2单位，所有尺寸标注均从安装基准面出发，可直接用于加工定位与安装对位。设计过程中，所有转角位置均设置了R2的铸造圆角，既符合铸造工艺的脱模要求，避免转角处出现应力集中，也减少了机加工过程中的清根工作量，轴套支撑段的外圆与端面、底座安装面、竖直安装面均预留了机加工余量，可在铸造完成后通过铣削、镗削工序保障配合面的平面度与孔的尺寸精度，筋板与主体连接位置均做了圆弧过渡，进一步降低应力集中系数，提升构件的疲劳寿命。在实际应用场景中，该支撑座可配合光轴、直线轴承组成简易滑动导向单元，用于小型工装的推拉调节、检测设备的探头位移支撑、包装机械的料道位置调整等工位，相比焊接式的支撑结构，一体化铸造的结构刚性更好，长期使用不会出现焊缝开裂的问题，安装孔位的统一基准设计也便于后期的配件更换与维护，不需要重新配打孔位即可完成同规格构件的替换。
