汽轮机叶轮转子精密三维结构设计

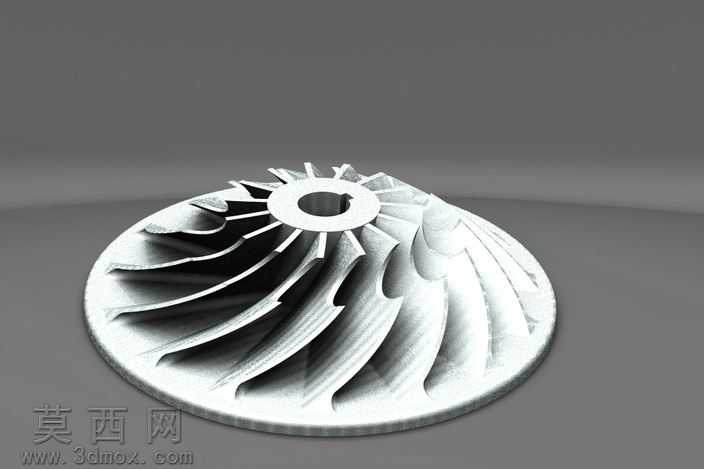

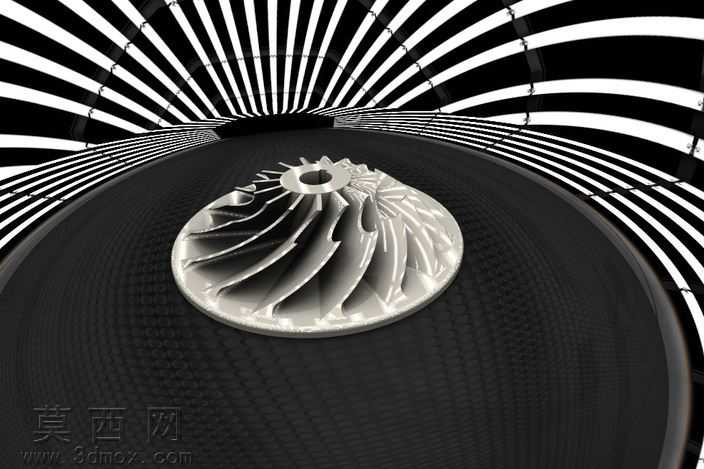

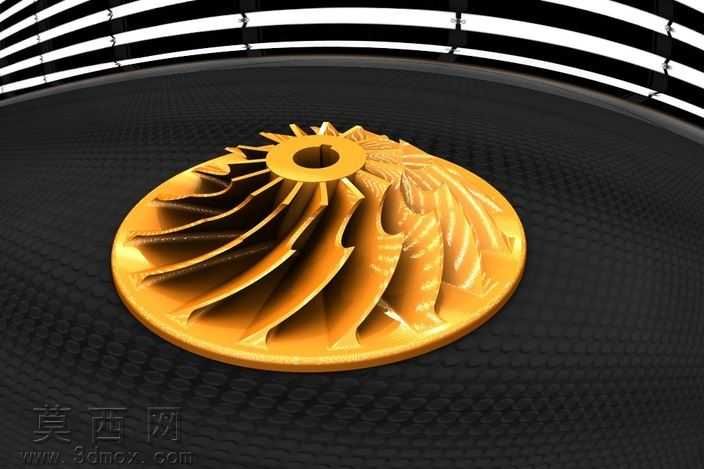

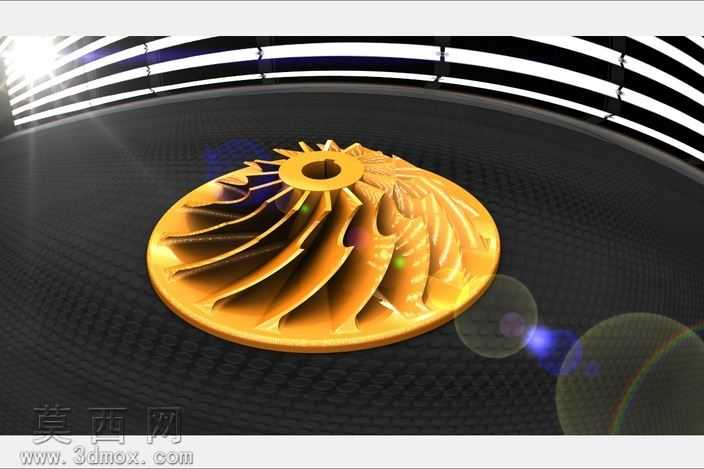

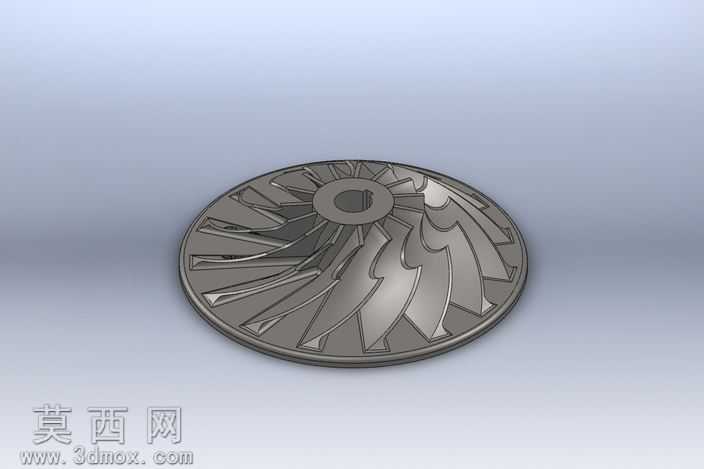

本作品为汽轮机核心转子部件的三维建模成果，整体采用参数化建模思路完成全结构构建，首先以中心轮毂为基准定位，确定转子的回转中心与安装基准面，轮毂中心预留标准轴孔结构，用于后续与动力输出轴的装配定位，轴孔周边设计有定位卡槽结构，保障运转过程中转子与轴的同步传动精度，避免高速运转下出现打滑偏移问题。轮盘主体采用变厚度曲面设计，从中心轮毂位置向轮缘方向平滑过渡，在保障整体结构强度的前提下尽可能降低转子自重，减少高速运转时的离心载荷，提升转子的临界转速阈值。轮盘周向均匀排布的扭曲叶片是建模的核心难点，每片叶片采用空间扭曲曲面构型，从叶根到叶顶的安装角沿径向连续变化，叶型截面采用符合流体力学特性的翼型轮廓，建模过程中通过多截面曲面放样、曲面缝合、实体加厚等操作完成叶片实体构建，同时对叶根与轮盘的连接位置做了圆角过渡处理，消除应力集中隐患，避免长期交变载荷下出现疲劳裂纹。所有叶片采用圆周阵列方式完成排布，阵列过程中严格控制每片叶片的角度公差，保障整体动平衡性能，避免高速运转时产生异常振动。模型完成后赋予金属哑光材质，模拟高温合金钢的真实质感，通过渲染调整光影效果，清晰呈现叶片的扭曲形态与轮盘的曲面过渡细节，整体结构完全符合汽轮机转子的实际设计规范，可用于结构力学仿真、流体动力学仿真分析，也可作为动力机械相关的教学演示模型使用，直观展现汽轮机核心部件的结构特征与设计逻辑。
