带冷却浇口通风结构的注塑型腔侧模

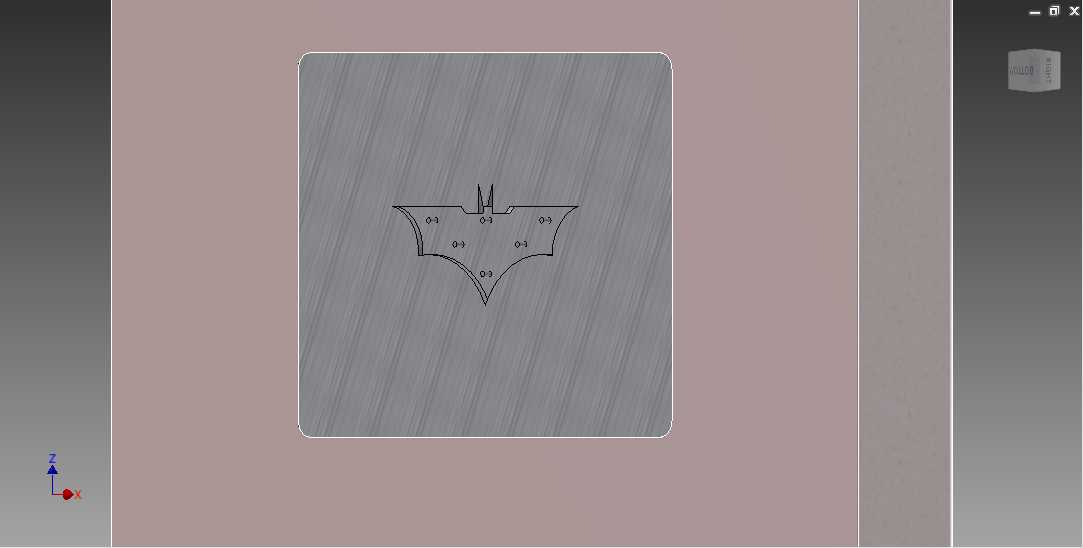

　　这套型腔侧模结构主要应用于卧式注塑机的定模侧成型工位，是注塑模具里直接接触熔体、决定塑件外表面成型质量的核心组成部分，日常量产场景中多配套于中小型注塑设备，适配热塑性塑料的连续注射成型作业，覆盖家电外壳、日用塑料件、小型工业塑件的批量生产工况。从实际使用逻辑来看，该结构在基础型腔本体之外，整合了三类必备的功能模块：冷却系统采用随形布局的水道设计，沿着型腔成型面的轮廓排布，能够在熔体填充完成后快速带走热量，将型腔内温度均匀控制在塑料脱模的合理区间，避免塑件出现冷却不均导致的翘曲、缩痕缺陷，同时缩短单模成型周期，提升量产效率；浇口结构根据型腔的进料位置做了针对性适配，采用侧浇口的进料形式，熔体进入型腔时的流动阻力更小，填充过程更平稳，

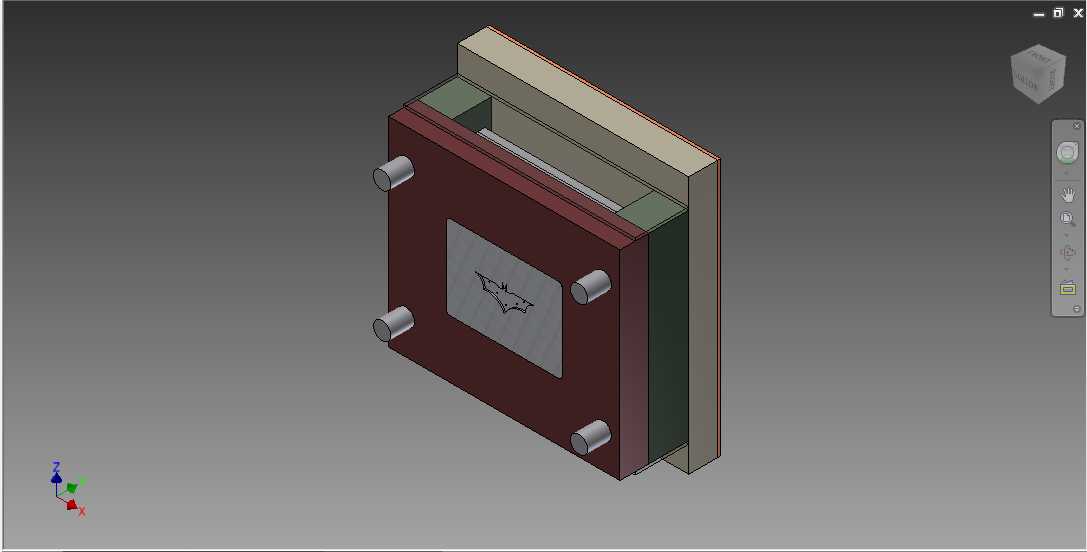

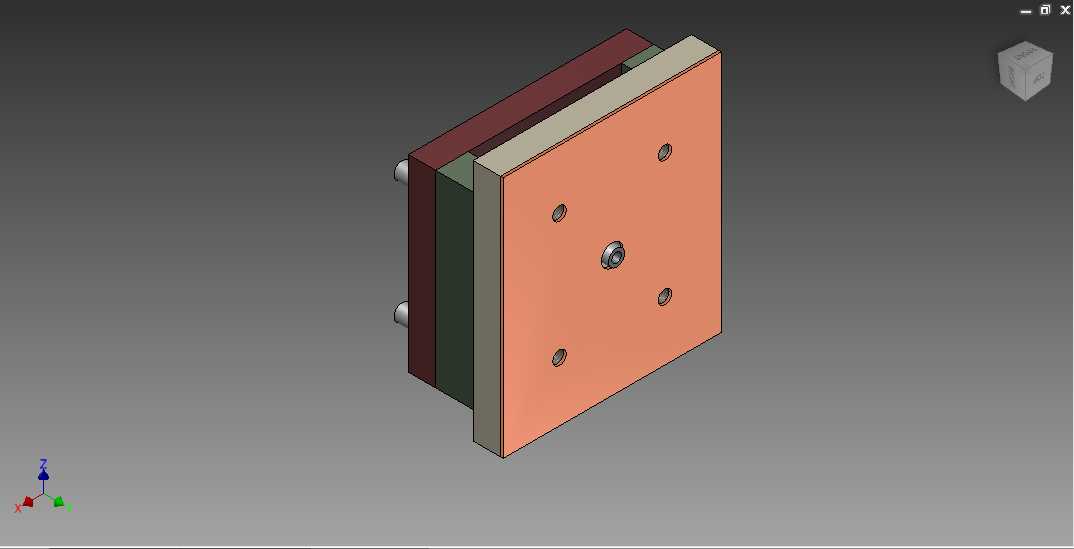

　　能够减少熔接痕、缺料等成型问题，后期浇口残留的去除也更便捷；通风装置也就是排气结构，布置在型腔熔体填充的末端位置，能够在熔体快速冲入型腔时，将型腔内的原有空气以及塑料受热分解产生的气体顺利排出，避免困气导致的塑件烧焦、气泡、填充不满等质量问题。设计过程中优先考虑了安装边界的匹配性，整套侧模的安装基准面做了精加工处理，四个角位的导向柱与动模侧的导套精准配合，合模时的同轴度公差控制在0.02mm以内，避免合模错位导致的塑件飞边问题；模架部分采用标准模架的尺寸规格，能够直接适配对应吨位注塑机的模头安装尺寸，不需要额外做安装位的二次加工，降低模具装配的调试成本。成型面部分做了抛光处理，表面粗糙度达到Ra0.8以下，

　　能够保证成型后塑件的外表面光洁度，减少后续抛光、打磨的后处理工作量；模板之间的连接采用内六角螺丝锁紧，锁紧力均匀分布在模板四周，避免长期受注塑压力作用出现模板变形、涨模的问题。实际投产使用时，冷却水道的接口做了标准水嘴适配，能够快速对接工厂的冷却水循环系统，排气槽的深度控制在0.02-0.03mm之间，既可以顺利排出气体，又不会出现熔体溢入槽内产生飞边的问题，整套结构的维护也比较便捷，拆开连接螺丝即可对型腔表面、浇口位置做定期清理，适配长期连续量产的车间作业需求。
