家用小型塑件一模两腔注塑模具结构

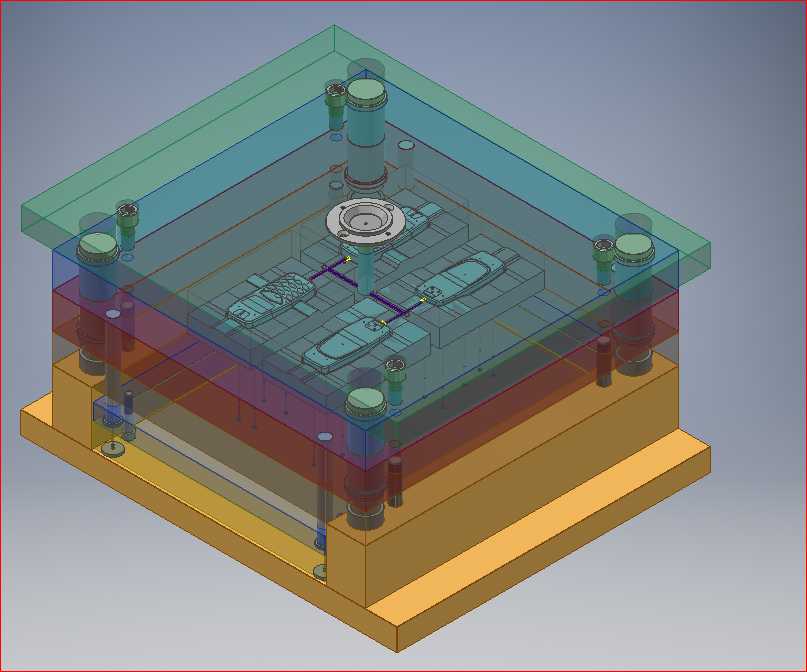

　　这套模具针对家用小型塑料壳体类零件的批量注塑生产设计，适配日常消费类小家电配套塑件、家用收纳小配件这类量产需求，在民用塑料制品加工场景中，这类模具直接决定了塑件的成型精度与生产节拍。从结构布局来看，采用一模两腔的型腔排布，两个成型腔沿模具中心对称分布，能在单次注塑循环中完成两个塑件的成型，平衡注塑过程中熔体的流动阻力，减少单腔注塑的压力偏差，避免出现填充不足、飞边或者翘曲的成型缺陷。浇注系统采用中心直浇道搭配侧分流道的设计，主流道正对模具中心定位环位置，和注塑机喷嘴的对接同轴度经过公差校核，分流道截面采用梯形设计，能在保证熔体输送效率的同时，减少流道凝料的原料损耗，浇口设置在塑件的非外观面位置，

　　成型后去除浇口的痕迹不会影响塑件的外观装配要求。模架采用标准三板式结构分层设计，从上到下依次为定模固定板、定模板、动模板、动模垫板、顶出机构安装板、动模固定板，各层板之间通过导柱导套实现精准导向，导柱的配合公差选用H7/f6间隙配合，既保证合模时的定位精度，又避免长期开合模过程中出现导柱拉伤的问题。冷却回路采用分层环绕式布置，在定模型腔板和动模型芯板内分别开设独立的循环水路，水路距离型腔壁的距离保持在1.5倍水路直径的范围，保证成型过程中型腔各区域温度均匀，减少塑件因冷却不均产生的内应力，缩短成型冷却周期。顶出机构采用圆顶针搭配顶板的组合结构，顶针分布在塑件的加强筋、装配柱等受力位置，避免顶出过程中塑件出现顶白、变形的问题，

　　顶出行程经过校核，保证塑件能完全脱离型芯，同时不会出现顶出行程过大导致的顶针碰撞型腔的问题。整套模具的安装边界适配常用的120吨级卧式注塑机，定位环尺寸、浇口套球面半径、模具安装孔位都匹配对应机型的安装参数，吊装螺孔的位置设置在模具重心对称位置，方便模具上机安装时的吊装对位，模具闭合后的总厚度在注塑机的允许模厚范围内，开模行程满足塑件和流道凝料的取出空间要求。在设计过程中，还考虑了日常生产的维护便利性，易磨损的导套、顶针都采用标准件设计，出现磨损后可以快速更换，减少停机维护时间，分型面的贴合精度经过研磨处理，合模后分型面的间隙控制在0.02mm以内，避免注塑过程中出现溢料飞边的问题。
