焊接框架结构三维设计模型

　　该焊接框架结构多用于工业生产现场的设备承载基座、生产线旁的辅助支撑工装，或是小型工作站的主体承力结构，在车间工位改造、非标设备搭建场景中应用十分广泛，可直接作为上部功能组件的安装基体，承担静态负载与作业过程中的小幅振动载荷。从结构设计逻辑来看，整个框架采用矩形截面型材拼接的思路，所有连接节点均采用焊接工艺成型，避免了螺栓连接带来的间隙松动风险，整体刚性表现更稳定，适合长期固定工位的使用需求。设计过程中优先保证了框架的基准面平面度，底部支撑腿的长度尺寸统一预留了现场调平的加工余量，安装时可配合垫铁完成整体水平校准，避免因地面不平整导致的框架应力变形。框架的外形尺寸经过多轮校核，横向与纵向的跨距设置充分考虑了常规上部组件的安装边界，

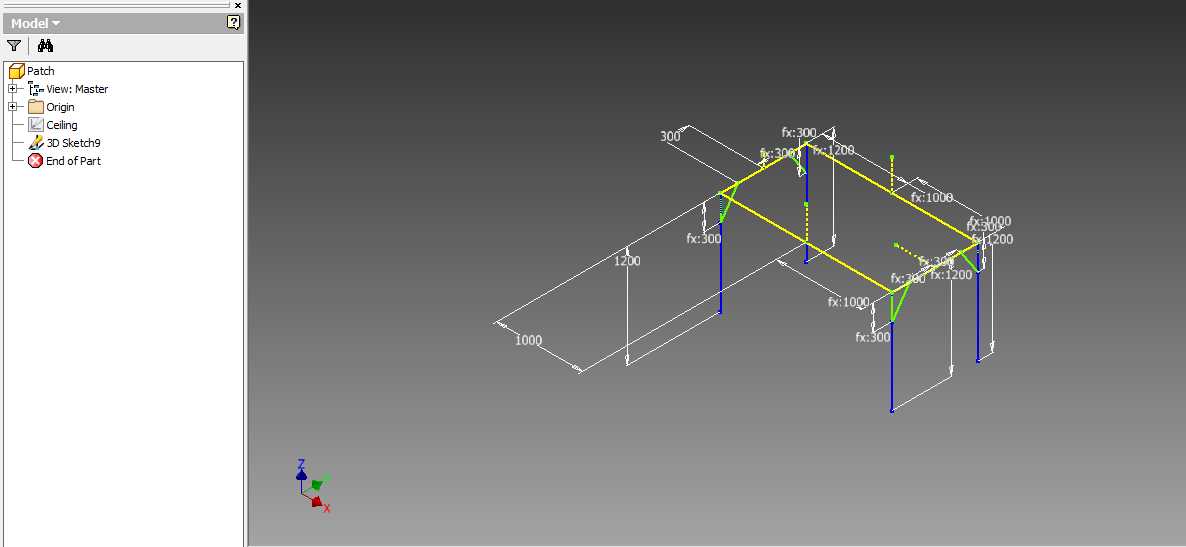

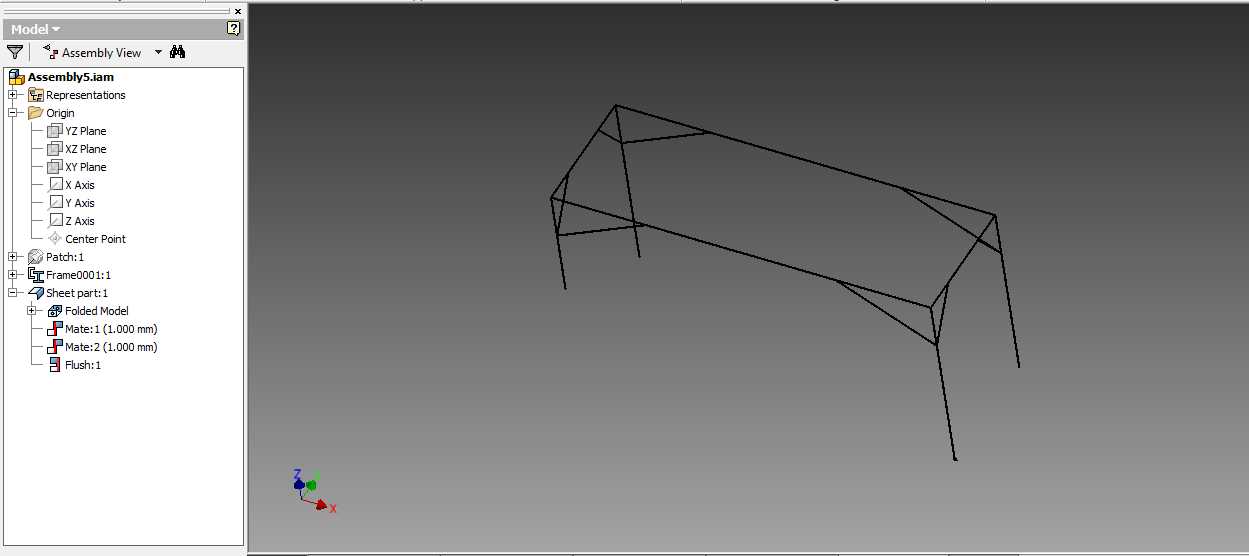

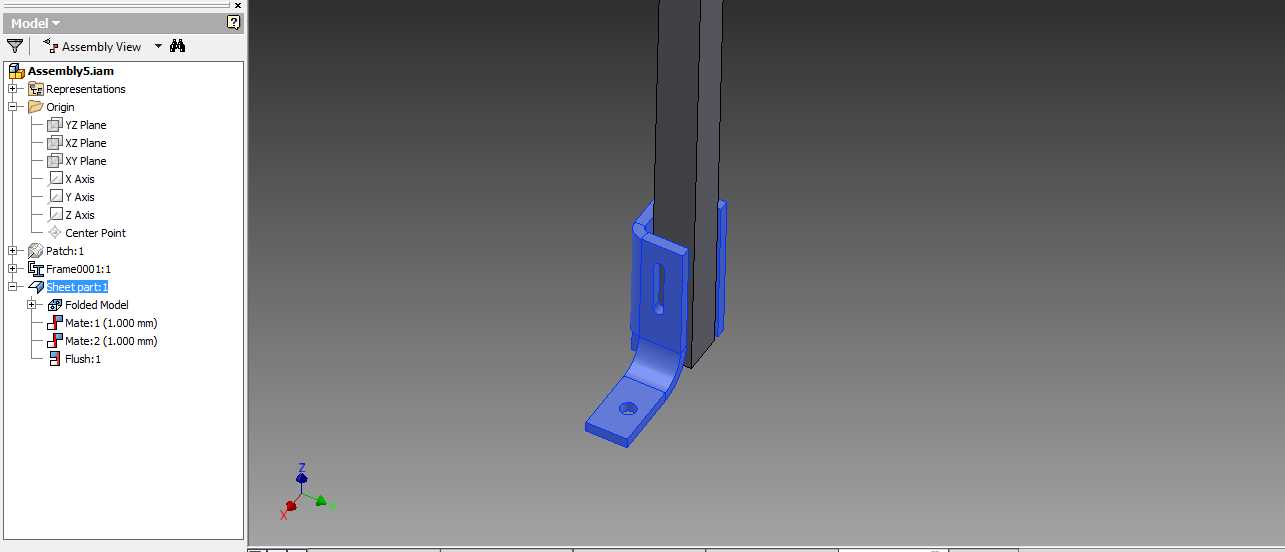

　　侧边预留的型材安装面可直接固定走线槽、气动管路夹等辅件，不需要额外在主结构上焊接附属支架，减少现场二次加工的工作量。结构上的斜向加强筋布置在框架受力集中的角部位置，对应上部设备重载放置的区域，通过三角形稳定结构抵消框架受载后的扭转变形，所有焊缝的位置均设置在型材的拼接内角处，既保证焊接操作的可达性，也避免外凸焊缝影响外部护板的贴合安装。框架的竖向支撑腿底部预留了地脚安装孔位，可配合膨胀螺栓完成与地面的固定连接，在有移动需求的场景下也可直接加装脚轮组件，不需要对主框架结构做额外改动。从建模逻辑来看，整个框架采用三维草图驱动的型材搭建方式，所有型材的裁切长度、切口角度均与三维模型中的参数一一对应，

　　生产下料时可直接提取模型中的尺寸参数完成型材切割，减少现场放样的时间成本，角部的焊接坡口尺寸也在模型中做了对应预留，保证焊接时的熔深满足结构强度要求。框架的上部安装面设置了统一规格的安装孔位阵列，可适配不同尺寸的功能组件安装，孔位间距符合通用工业安装标准，不需要重新配钻即可完成多数常规工业组件的固定。
