多段弯折工业输送管路结构设计

　　这套弯折管路结构，主要面向工业流体输送场景的布局需求，常见于车间压缩空气管网、小型液压系统油路、冷却水循环支路等需要绕开设备安装障碍的布设场景，区别于标准直管段的拼接方案，一体化的弯折结构能减少接头数量，降低管路泄漏点风险，在紧凑安装空间内的适配性更强。从结构设计逻辑来看，建模过程中先确定各段管路的走向拐点，所有弯折位置均采用圆弧过渡，避免直角弯折带来的流体阻力激增问题，圆弧半径匹配管路通径设置，既保证流体在弯折处的流速平稳，也避免弯折位置应力集中导致的管路疲劳损坏。每段直管段的长度参数，都是结合常见设备安装的避让距离设定，端部预留的连接段长度，适配常规快插接头、焊接法兰的安装尺寸，不需要现场二次裁切就能直接对接对应接口。

　　从安装边界来看，整套管路的三维走向完全在预设的空间范围内排布，横向与纵向的外伸尺寸都做了边界校核，安装时不会和周边的设备机架、电气线槽产生干涉，各段管路的支撑点位置也在建模时做了预留，后续安装管夹时能直接找到对应的固定点位，不需要现场反复测量定位。实际应用中，这类预制弯折管路比现场人工弯管的精度更高，弯折角度的一致性更好，多套同规格管路批量安装时，能大幅减少现场调整的工作量，尤其适合标准化设备的流体管路预装，能有效缩短设备整体装配周期。管路的壁厚参数按照常规低压流体输送的承压标准设定，能满足多数工业场景下的压力耐受需求，不需要额外做加强结构，整体重量控制合理，安装时单人就能完成对位固定，不需要额外的吊装辅助。

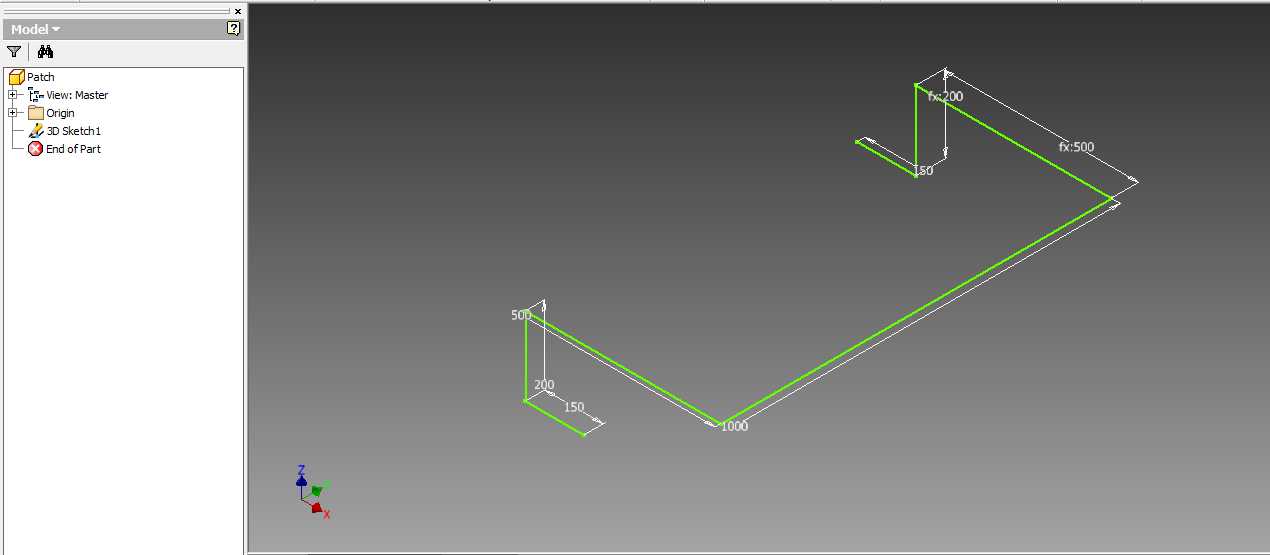

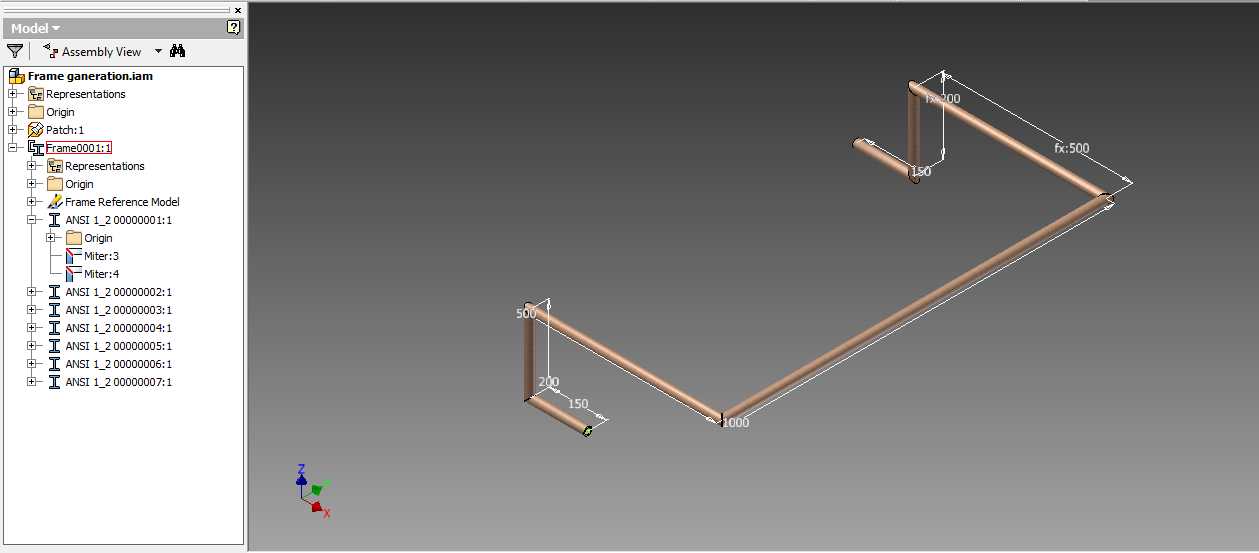

　　建模过程中对每一段管路的中心线都做了参数化关联，如果后续需要调整某段的长度或者弯折角度，只需要修改对应参数就能快速生成新的结构，不需要重新绘制整个管路走向，能适配不同安装空间的定制化调整需求，对于同类型不同布局的设备管路设计，能直接复用这套建模逻辑，大幅提升设计效率。
