天圆地方异形变径钣金过渡连接结构

　　这类异形变径钣金结构，常应用在通风除尘系统、粉体物料输送管路、工业排风设备的管路衔接场景中，用来实现圆形截面管路与方形截面设备接口之间的平滑过渡，避免管路截面突变造成的风阻激增、物料卡滞、流场紊乱等问题。在实际工程应用里，这类构件多安装在风机进出口与方形风道的衔接段、除尘设备灰斗与圆形输送管道的连接位置、粮食加工生产线的料仓出料过渡段，既要保证流道内壁顺滑无突兀折角，减少流体经过时的局部阻力损失，也要兼顾钣金加工的工艺可行性，控制折弯、焊接工序的加工难度。

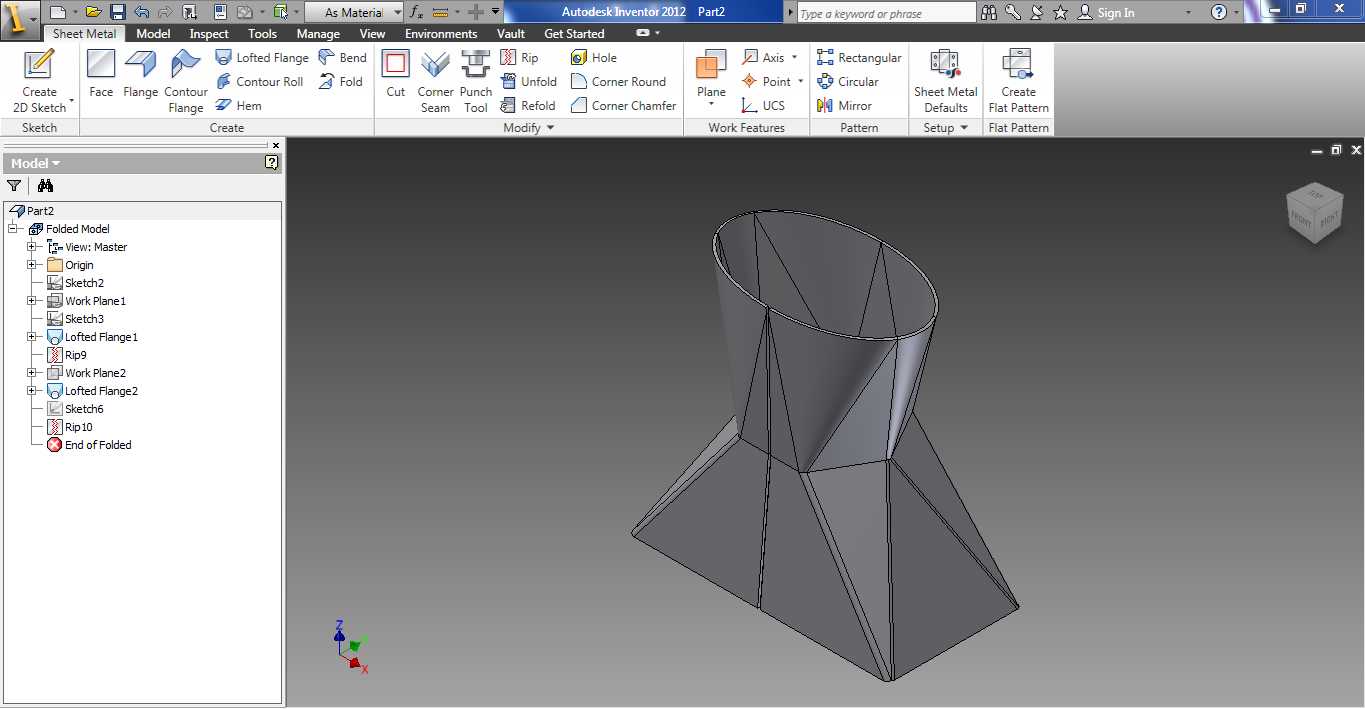

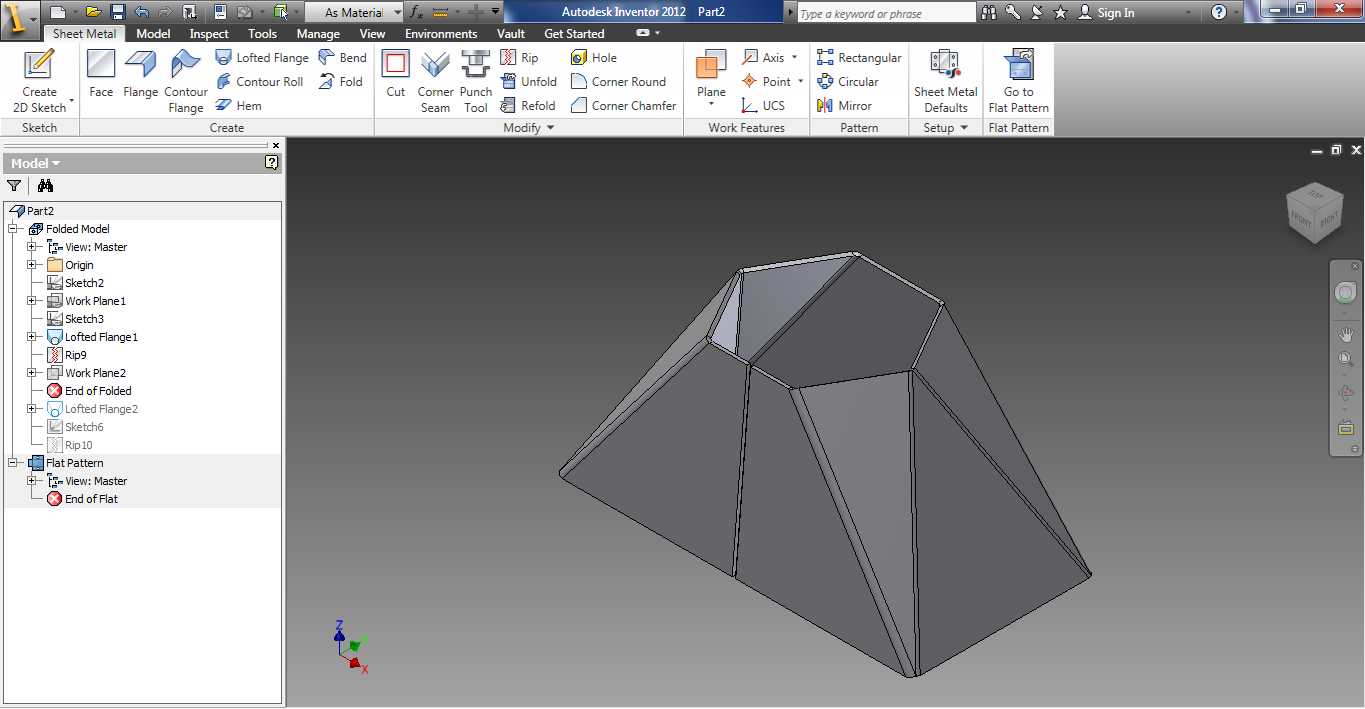

　　从结构设计逻辑来看，该构件采用多块梯形钣金板拼接成型，上端为圆形接口，可直接对接圆形通风管、螺旋输送管等圆形截面部件，下端为方形底座，可通过法兰螺栓连接固定在方形设备接口、料仓端面或者墙体预留洞口上。设计过程中需要先确定上下两端接口的中心同轴度，避免偏心造成的流场偏载，再根据上下接口的直径、边长以及整体过渡高度，拆分出每一块钣金拼接板的展开轮廓，每一块板料的折弯边都预留对应的焊接余量，拼接后形成的锥度过渡段曲率变化均匀，不会出现局部凹陷或者凸起的结构，防止粉体物料输送时在管壁积料，也能降低含尘气流经过时的管壁磨损速度。

　　在安装边界的考量上，这类构件的方形端边长需要匹配对接设备的接口尺寸，圆形端直径要适配外接管路的公称通径，整体高度需要根据现场安装空间调整，既要保证过渡段的锥角处于合理范围——通常通风管路用的这类变径结构锥角不超过30度，避免锥角过大造成的气流脱流、阻力上升，也要控制整体长度不会占用过多安装空间。钣金板的厚度选择需要根据管路内的工作压力、输送物料的磨损特性确定，常规通风系统采用1到2毫米厚的冷轧钢板即可，输送磨损性较强的粉体物料时则需要适当加厚板料，或者在内壁增加耐磨衬层。拼接焊缝需要做满焊处理，对接通风除尘系统时要保证焊缝处无漏风缝隙，避免风压损失或者粉尘外溢，对接物料输送管路时还要对焊缝处做打磨处理，保证内壁光滑无焊瘤，防止物料挂壁堆积。

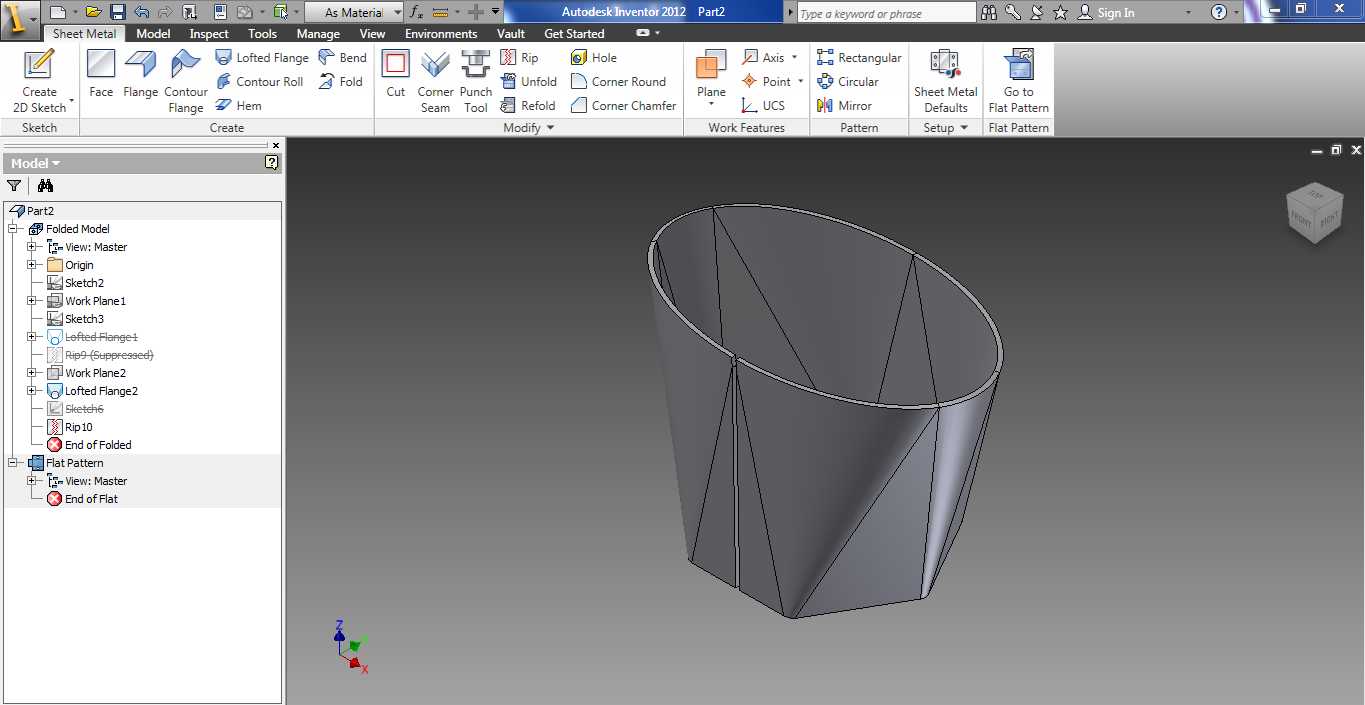

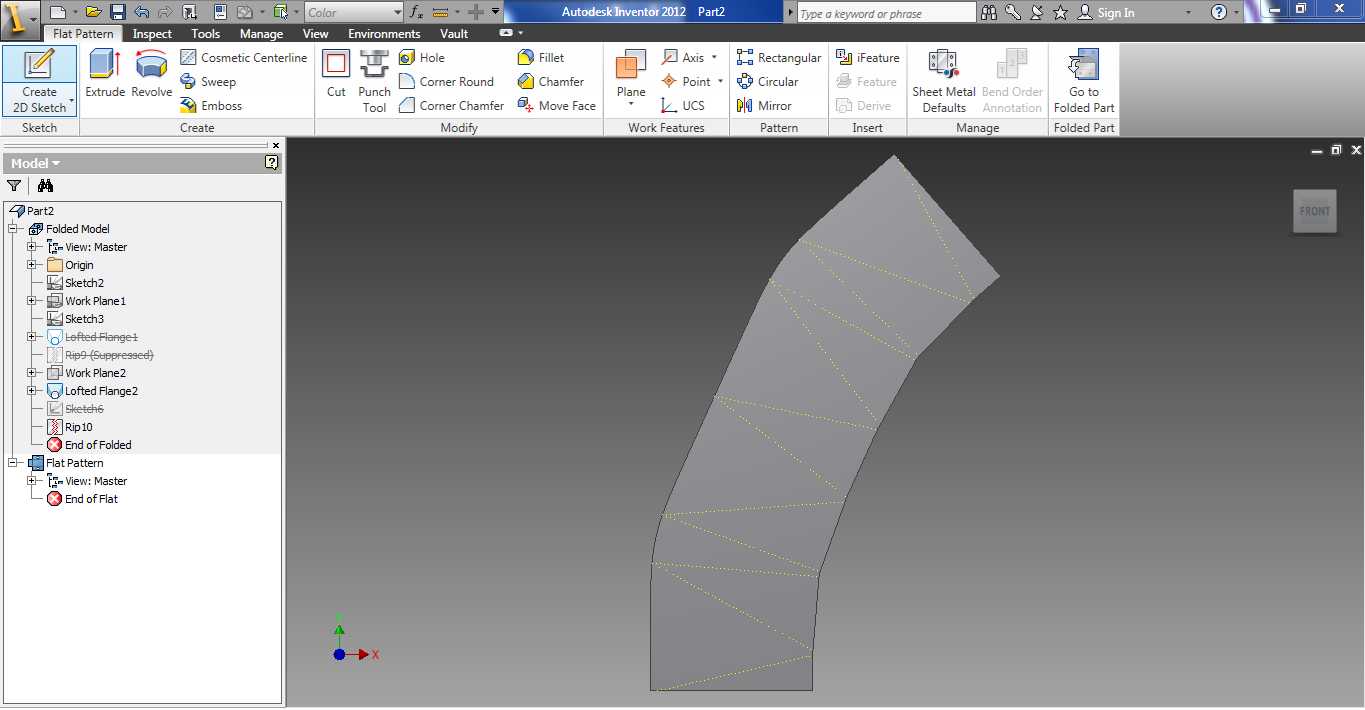

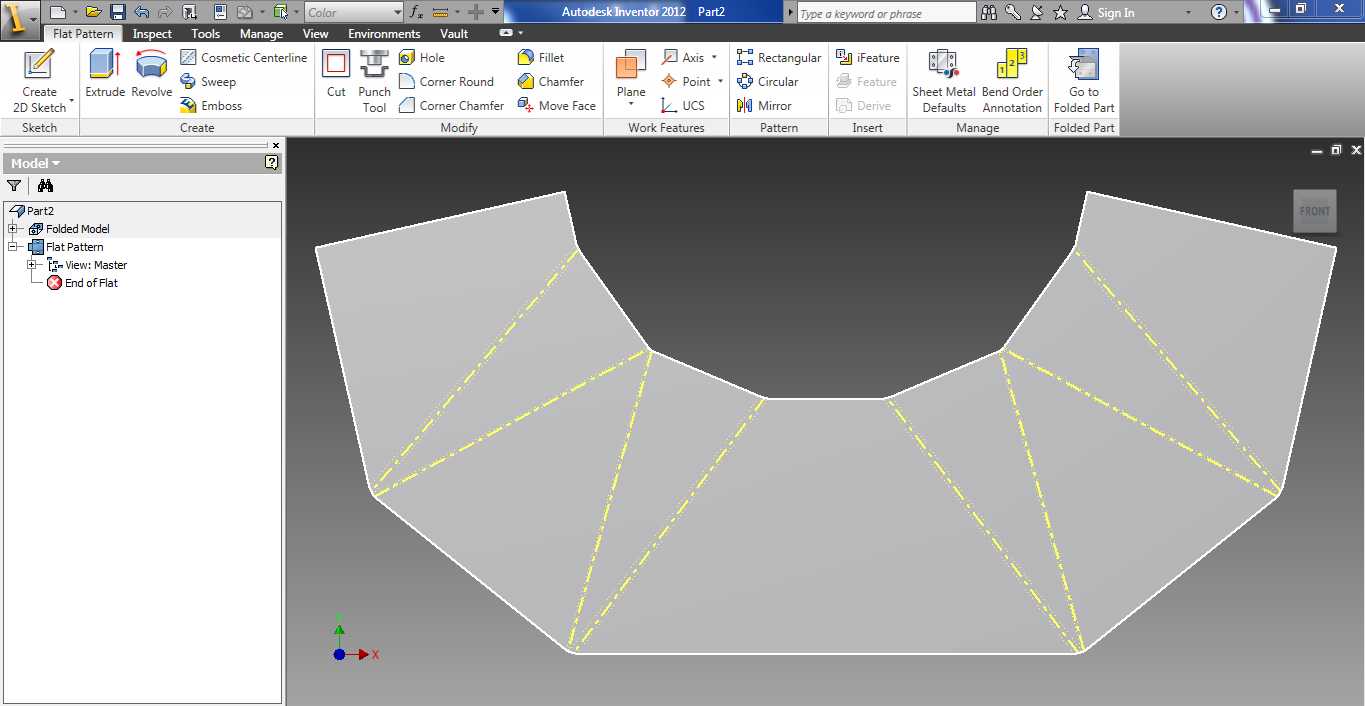

　　建模过程中需要同步完成钣金展开图的绘制，每一块拼接板的折弯线、焊接坡口位置都要在模型中明确标注，方便后续下料、折弯、组对工序的加工，避免现场组对时出现拼缝过大、接口错位的问题，同时还要考虑安装时的法兰固定孔位匹配，方形端的孔位要和对接设备的法兰孔完全对中，圆形端的接口要预留卡箍或者法兰连接的装配空间，保证现场安装时不需要二次切割修改即可直接装配到位。
