壁挂式燃气计量防护箱体结构设计

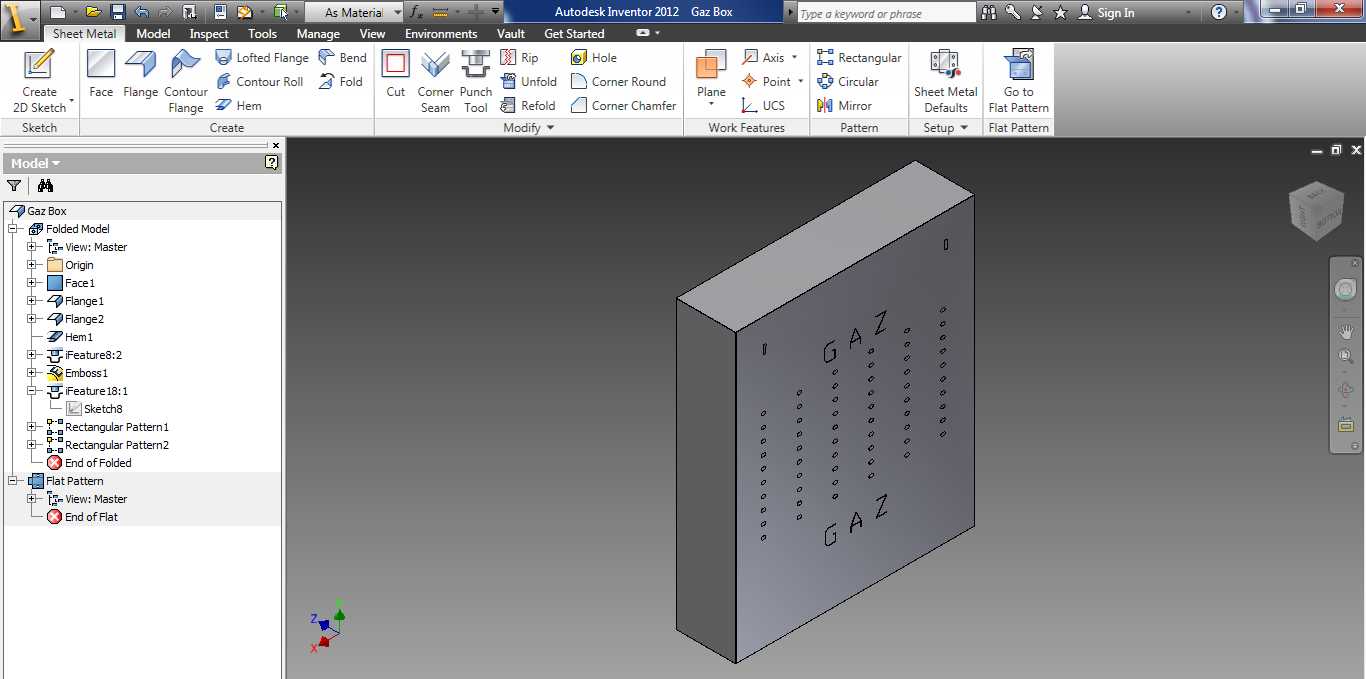

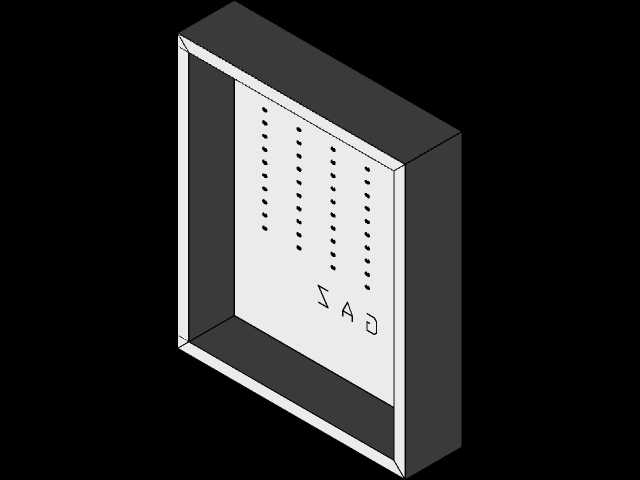

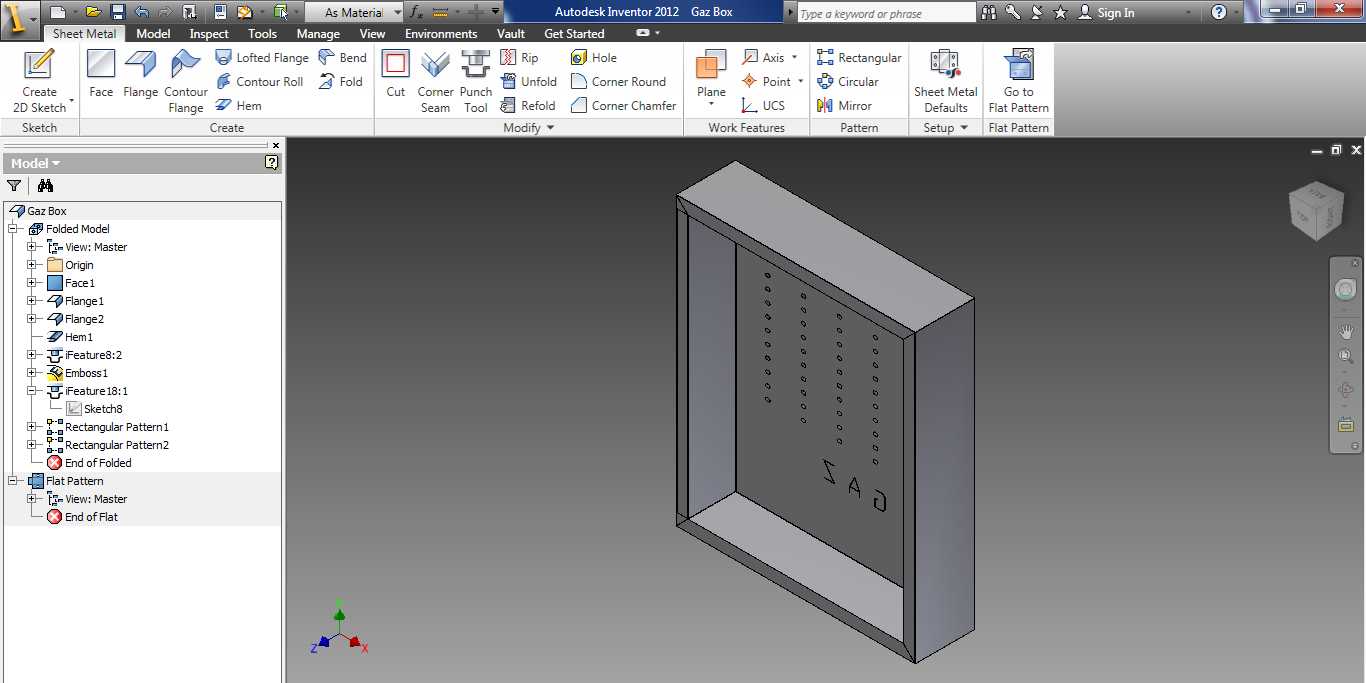

　　这款壁挂式燃气计量防护箱体，主要应用于民用住宅、商用底商的户外燃气入户节点，核心作用是为内置的燃气计量表、入户支管阀组提供物理防护，避免外力磕碰、雨水侵入、非授权触碰带来的计量失准、管线泄漏风险，同时兼顾外立面的整洁规整性。从结构设计逻辑来看，整体采用薄金属板折弯拼焊成型的框架式结构，背部预留完全开放的贴墙安装面，安装时可直接贴合建筑外墙完成固定，无需额外做墙体嵌入式开槽，适配绝大多数已完成外立面施工的建筑加装场景，安装边界可覆盖常规单户燃气计量单元的全部外置组件，不会出现管线外露、表具突出的问题。箱体正面面板做了多列矩阵式排布的通气孔设计，这部分结构并非随意开设：一方面要满足燃气泄漏时的自然通风散逸要求，

　　避免密闭空间内燃气积聚达到爆炸临界浓度，开孔的孔径经过控制，既保证通风效率，又能阻挡户外蚊虫、细小杂物进入箱体内部；另一方面矩阵式排布的开孔也能提升面板的结构刚度，减少薄钣金件大面积平面容易出现的翘曲、共振变形问题，日常户外使用时遇到大风、外力剐蹭也不容易出现凹陷变形。面板下部预留的标识位，可用于喷涂燃气警示标识、房号对应信息，方便运维人员快速定位对应住户的计量节点，日常抄表、检修时无需完全拆卸箱体，仅通过对应操作位即可完成读数、阀组调节作业。箱体的侧边采用折边包边工艺，没有裸露的钣金锐边，能避免安装、运维过程中出现划伤风险，整体框架的折弯圆角经过统一处理，装配后各拼缝的间隙控制均匀，既保证雨水不会顺着缝隙流入箱体内部侵蚀计量部件，

　　也不会出现拼接错位导致的外观瑕疵。从安装适配性来看，箱体的内部净空尺寸预留了足够的操作余量，除了放置常规规格的家用膜式燃气表之外，还能预留出入户球阀、波纹管连接段的安装空间，不需要现场对箱体进行二次切割修改，壁挂安装孔位设置在箱体背部的框架加强筋位置，固定后承重能力完全满足内置组件的重量要求，长期使用不会出现安装位变形、箱体脱落的问题。
