工业设备用U型折弯钣金支撑构件

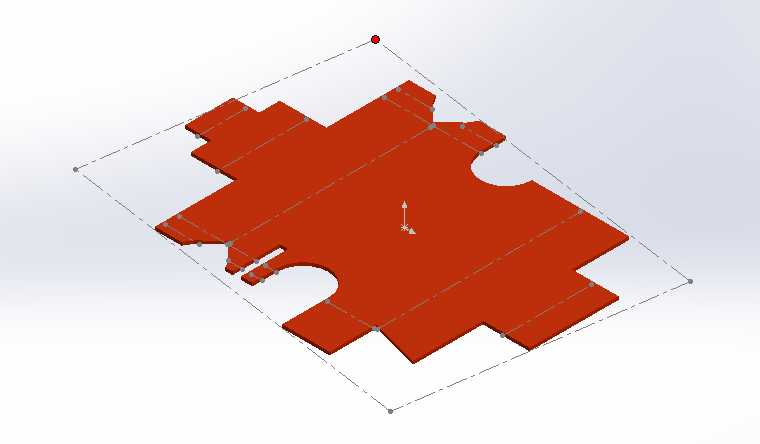

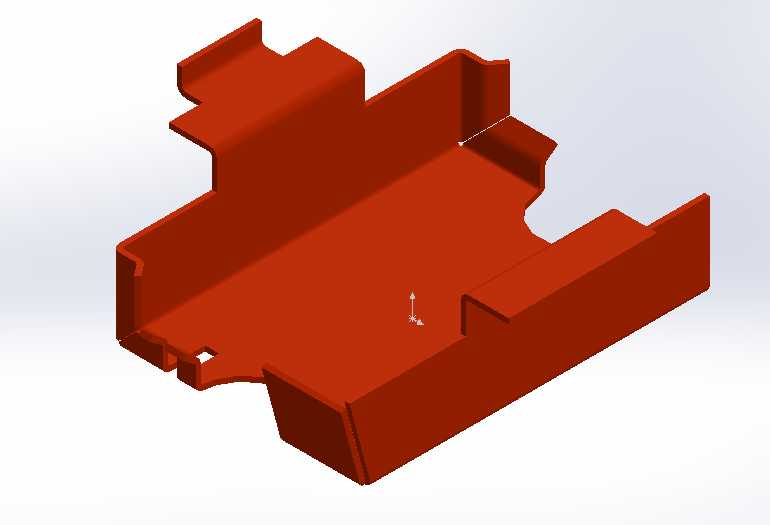

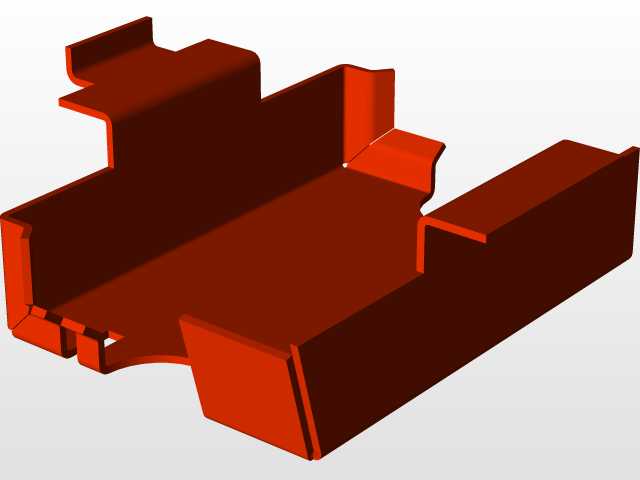

　　该钣金构件采用一体折弯成型工艺加工，整体呈带多段翻边的U型槽结构，主要应用于工业自动化设备、小型机电产品的内部走线防护与元器件承托场景，可作为设备内部的线缆收纳槽、小型PCB板安装基座或是传动部件的侧向防护挡板使用。构件两侧翻边设置有差异化的卡位缺口，一侧翻边预留两段阶梯式凸台卡位，另一侧翻边开设对应尺寸的避让槽，装配时可直接卡入设备预设的安装卡槽内，无需额外设计复杂的连接固定结构，能够有效缩减装配工序时长，降低生产线的装配人力成本。设计阶段充分考量钣金加工的工艺特性，所有折弯内角均匹配对应板材厚度的折弯圆角，避免折弯过程中出现板材开裂、应力集中导致的后期形变问题，翻边高度经过反复校核，既保证构件整体的结构刚性，

　　在承受常规元器件重量时不会出现挠曲变形，又预留足够的操作空间，方便内部线缆的布设与后期维护时的元器件拆装。构件底部设置有两处定位卡槽，可与设备底板上的定位凸台精准配合，装配时能够快速完成定位，避免安装错位，同时底部边缘做了微幅的折边处理，既能够增强底部的抗形变能力，又可以消除板材剪切后的锐边，防止装配过程中划伤操作人员或是破坏线缆外层绝缘皮。从安装边界来看，构件整体的长宽尺寸适配多数小型工业控制设备的内部安装仓尺寸，翻边的外轮廓尺寸与设备仓的内壁预留0.2mm的装配间隙，既不会因为间隙过大导致装配后出现晃动，也不会因为间隙过小造成装配卡滞，构件的整体高度控制在较低区间，不会占用过多的设备内部竖向空间，给上层元器件的布设预留充足余量。

　　实际应用中，该构件可根据使用场景的需求选择不同厚度的冷轧钢板或是铝合金板材加工，表面可做喷塑、镀锌或是阳极氧化处理，适配不同工况下的防腐蚀、耐磨需求，多段卡位的设计也让该构件具备一定的通用适配性，可在同系列不同尺寸的设备中通用，减少零配件的品类数量，降低生产端的零配件仓储管理成本。
