带滚轮摆杆的凸轮联动草图结构

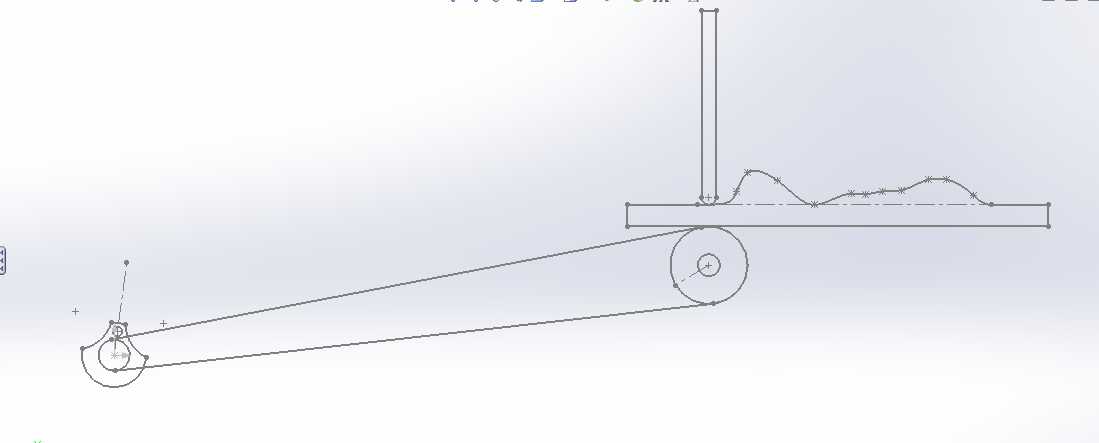

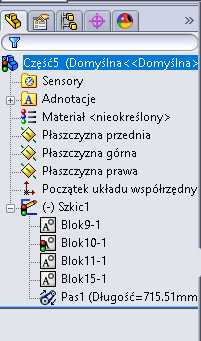

　　这套草图结构核心围绕凸轮-摆杆-滚轮的联动逻辑搭建，日常多应用在轻工送料、小型工位切换这类需要实现周期性往复动作的设备场景里，比如包装线的间歇推料、小型装配台的工位转位动作，都能看到这类结构的衍生设计。从实际使用层面看，这套结构的核心作用是把凸轮的连续回转运动，转化为摆杆端的预设规律往复摆动，滚轮的加入是为了减少摆杆与凸轮轮廓接触时的滑动摩擦，降低长期运行的构件磨损量，延长整套传动副的维护周期。设计过程中首先要敲定的是摆杆的摆动行程边界，也就是末端执行件需要覆盖的动作范围，反向推导凸轮轮廓的曲线段参数，图中绘制的曲线就是凸轮转动过程中摆杆接触点的运动轨迹，每一段曲率都对应摆杆不同的运动阶段：升程段带动摆杆抬升，

　　远休止段保持摆杆位置稳定，回程段带动摆杆回落，近休止段留出工位动作的停留间隙。安装层面需要注意，滚轮的铰接轴要与凸轮转轴保持平行，两轴的中心距偏差需要控制在允许范围内，否则会出现滚轮卡滞、运动轨迹偏移的问题，摆杆的铰接支点位置要根据设备内部的安装空间调整，既要保证摆杆摆动时不会和周边构件产生干涉，也要保证摆杆的压力角处于合理区间，避免传动过程中出现自锁、驱动力矩过大的问题。另外这套结构的竖直导杆部分是和摆杆动作联动的输出端，导杆与导向套的配合间隙要控制在合理范围，既要保证导杆上下滑动顺畅，也要避免间隙过大导致的动作偏斜，导杆的伸出长度上限要匹配实际工位的动作需求，不能超出导向套的有效支撑长度，防止导杆伸出时出现翘曲卡顿。

　　整套结构没有冗余的复杂构件，所有铰接点都采用标准销轴配合，加工和装配难度都比较低，适合在中小型自动化设备里作为基础动作单元使用，设计时只需要根据实际的动作节拍、行程需求调整凸轮轮廓和摆杆长度，就能快速适配不同的工位动作要求，不需要对整体结构做大幅改动。
