铰接式双孔安装控制臂机械结构

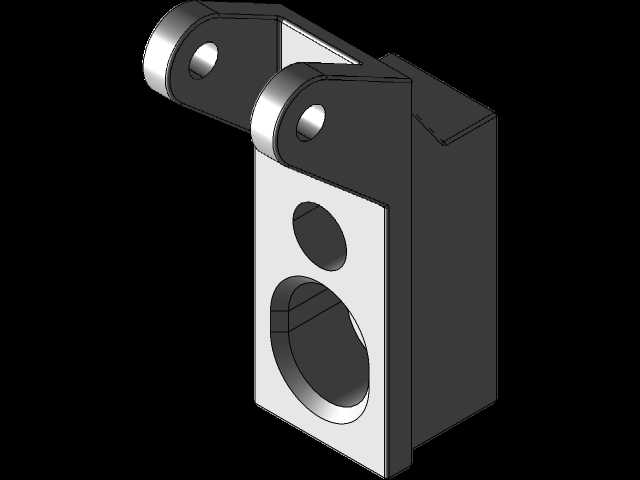

　　这类带双铰接耳的控制臂结构，常见于中小载荷的机械传动链路里，多作为执行端与固定基座之间的力传递构件，在轻工自动化设备、小型工程机械的操纵机构、非标工装的联动结构中都能见到同类设计。从结构布局来看，主体采用方块式基座作为承载基础，上方伸出的两个同轴铰接耳预留了销轴安装孔，用来和上方的活动摆臂或者动力输出端连接，基座正面开设的两个同轴阶梯孔，是用来将整个构件固定在安装基准面上的，大孔为螺栓过孔，小孔可作为定位销孔或者辅助固定孔，保证安装后的位置精度，避免受侧向力时出现偏转。设计时优先考虑了受力的合理性，铰接耳的根部做了圆弧过渡处理，避免应力集中导致的疲劳断裂，两个铰接耳的间距匹配常规连杆的端部宽度，不需要额外加装垫片就能完成装配，

　　减少了装配环节的零件数量。基座的安装面做了平面度要求，和设备安装基准面贴合后能保证铰接孔的轴线与安装面的平行度，避免传动过程中出现卡滞。从安装边界来看，基座的方形轮廓适合在空间规整的安装位布置，不需要预留过多的避让空间，上方铰接耳的外伸长度刚好满足摆臂的摆动角度需求，不会和基座本体产生运动干涉，铰接孔的孔径适配常用的圆柱销轴，配合公差选过渡配合即可满足日常使用的拆装需求，不需要额外做特殊的表面处理就能保证足够的耐磨性能。这类构件在实际使用中主要承担往复摆动的力传递，不会承受连续的高速旋转载荷，所以材质选用常规的45号钢或者Q235钢就能满足强度要求，加工时只需要保证铰接孔的同轴度、安装孔与铰接孔的位置度，就能满足使用要求，

　　不需要复杂的加工工序，适合批量加工制作。在做三维建模的时候，需要重点关注铰接耳的厚度与销轴的剪切强度匹配，两个安装孔的中心距要和设备安装位的预留孔位完全对应，避免现场安装时出现孔位错位的问题，同时要预留足够的扳手空间，方便安装螺栓时的操作，不会因为空间不足导致无法拧紧固定螺栓。
