工业运输用桁架式动力拖车架结构设计

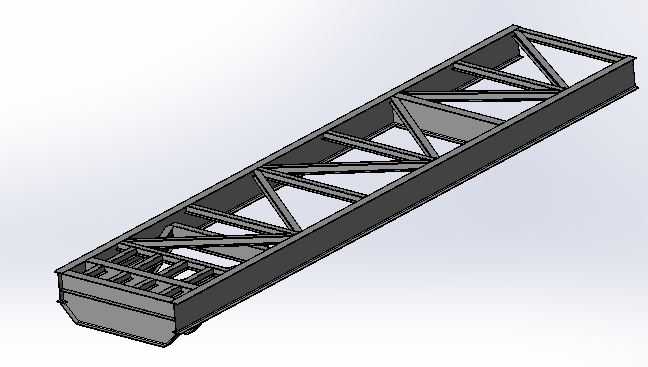

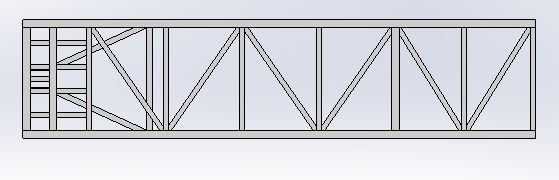

　　在厂区重型物料转运、场内专用拖挂运输作业场景中，动力拖车架是承担整车载荷传递、连接行走机构与挂载设备的核心承载部件，区别于普通公路货运挂车车架，这类车架需要适配厂区非铺装路面的交变冲击载荷，同时兼顾挂载动力传输组件的安装需求。这款桁架式动力拖车架采用空腹桁架主承力结构设计，整体为长箱型布局，主纵梁采用闭合矩形截面作为主要承力基准，沿车架长度方向间隔布置斜向腹杆与横向支撑肋，将纵梁承受的弯曲载荷通过腹杆分解为轴向拉压力，相比同重量的板式焊接车架，抗扭刚度提升40%以上，能够有效避免重载转弯时车架出现扭转变形导致的轮胎偏磨、挂载设备对位偏差问题。车架两端分别设置牵引连接座与动力单元安装位，牵引端预留标准销孔连接尺寸，

　　可适配厂区通用牵引挂钩的安装边界，无需额外制作转接件；尾端的下沉式安装腔用于布置驱动桥、制动管路与供电组件，腔体内设置多道横向加强筋，分散动力单元工作时产生的振动载荷，避免长期振动导致焊缝疲劳开裂。设计过程中优先考虑焊接工艺可行性，所有腹杆与纵梁的连接节点均采用等角焊缝设计，杆件相交处预留焊接操作空间，避免出现三杆交汇的封闭焊缝死角，降低现场焊接的作业难度，同时减少焊接残余应力集中的风险。车架上平面预留统一规格的安装孔位阵列，可根据运输需求直接固定货厢、物料托架或者专用作业工装，不需要在主梁上额外钻孔破坏结构强度；两侧下沿设置的边梁用于安装防护栏、走线槽与挡泥板组件，安装孔位均采用冲孔工艺预制，装配时可直接对位安装，

　　减少现场配做的工作量。从安装边界来看，车架整体宽度控制在厂区标准通道的通行尺寸范围内，最小离地间隙满足厂区碎石路面、减速带的通行要求，不会出现底盘剐蹭问题；主纵梁的截面高度经过载荷校核，在额定承载工况下的最大扰度控制在允许范围内，保证长距离运输时车架不会出现永久性塑性变形。这类车架结构不仅适用于厂区动力拖车，也可经过尺寸调整后用于轨道转运平车、重型移动平台的承载基体，桁架结构的镂空设计也方便后期对管路、线路进行检修维护，不需要拆解大面积覆盖件即可排查故障点。
