钢制车轮轮辋实体结构设计

　　轮辋作为车轮总成的核心承载构件，直接决定了轮胎的安装适配性与整车行走系统的可靠性，在商用车、乘用车、非道路工程车辆的行走机构中都承担着不可替代的作用。日常工况下，轮辋需要配合轮胎共同承受车辆整备质量、装载载荷以及行驶过程中来自路面的冲击载荷，同时还要传递驱动、制动过程中的扭矩，其结构强度、形位精度直接关系到行车安全。

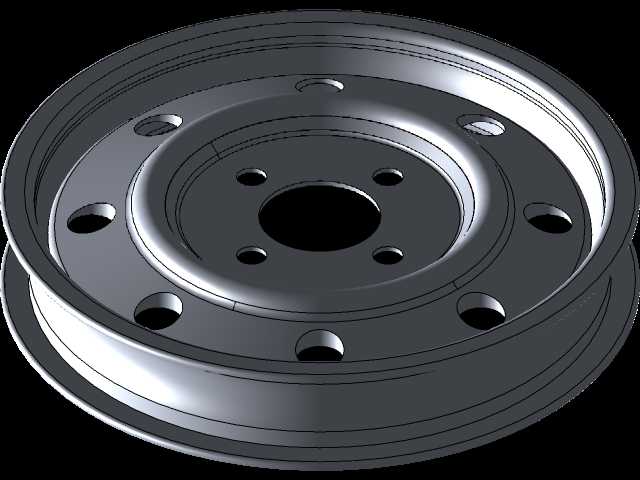

　　从结构设计逻辑来看，这款轮辋采用深槽式钢制结构，轮缘部分做了圆弧过渡强化处理，能够避免轮胎拆装过程中出现割伤胎圈的问题，同时在车辆高速过弯、轮胎受侧向力挤压时，轮缘的凸起结构可以牢牢卡住胎圈，防止轮胎脱圈引发安全事故。轮辐部分采用等厚钢板冲压成型，沿圆周均匀分布的螺栓孔做了沉台处理，安装时可以让轮毂螺栓的头部完全沉入沉台内，避免螺栓突出刮蹭其他部件，同时均匀分布的孔位也能保证轮辋安装后的动平衡精度，减少高速行驶时的车轮抖动问题。中心的定位孔与轮毂轴头采用间隙配合设计，安装时可以快速实现轮辋的同轴定位，降低装配难度，也能避免安装偏心带来的轮胎偏磨、轴承异常磨损问题。

　　设计过程中需要严格控制轮辋的标定直径、槽底深度、轮缘宽度这些核心尺寸，这些参数直接决定了适配轮胎的规格范围，一旦尺寸偏差超出公差范围，就会出现轮胎装不上、充气后密封不严、行驶中轮胎滑移等问题。安装边界方面，轮辋的螺栓孔分布圆直径、中心孔直径、轮辐背面的安装平面平面度都有严格要求，要保证与对应车型的轮毂轴头、制动部件完全匹配，不能出现安装后与制动卡钳、悬架部件发生运动干涉的情况。

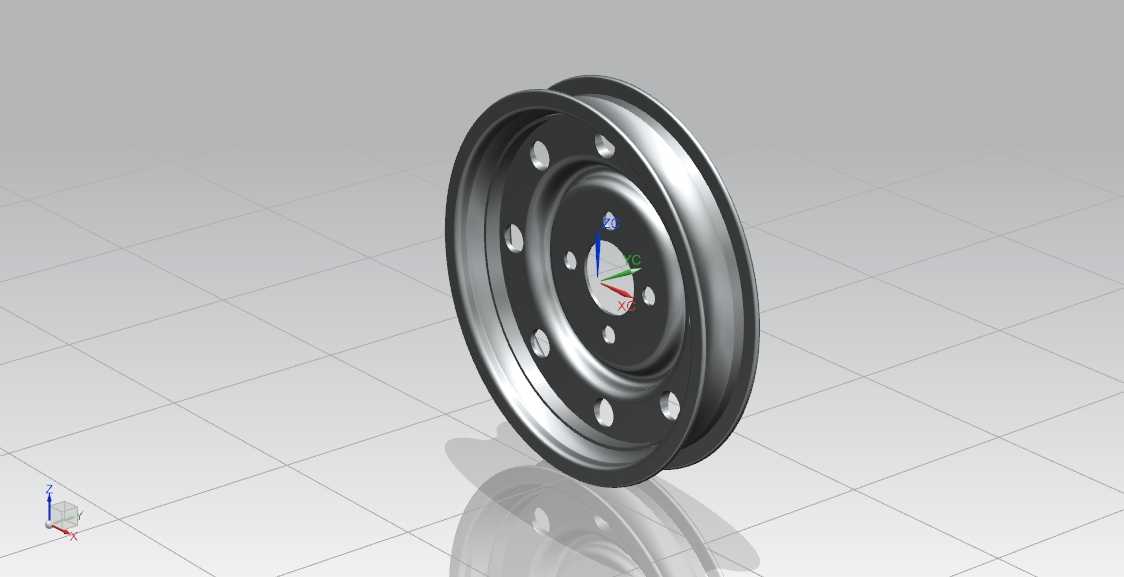

　　从实际使用场景出发，这款轮辋的结构设计兼顾了承载能力与轻量化需求，钢制材质的抗冲击性能优于同规格铝合金轮辋，更适合重载工况下的商用车辆使用，轮辐上的减重孔在不降低整体结构强度的前提下，有效降低了轮辋自身重量，减少了行走系统的非簧载质量，对于提升车辆行驶平顺性、降低油耗都有一定帮助。建模过程中对轮辋的各个过渡圆角都做了细化处理，避免出现应力集中的薄弱区域，这些圆角位置在车辆承受交变载荷时最容易出现疲劳裂纹，合理的圆角设计可以大幅提升轮辋的疲劳寿命，减少长期使用过程中出现开裂、变形的概率。
