发动机配套离心式鼓风装置结构设计

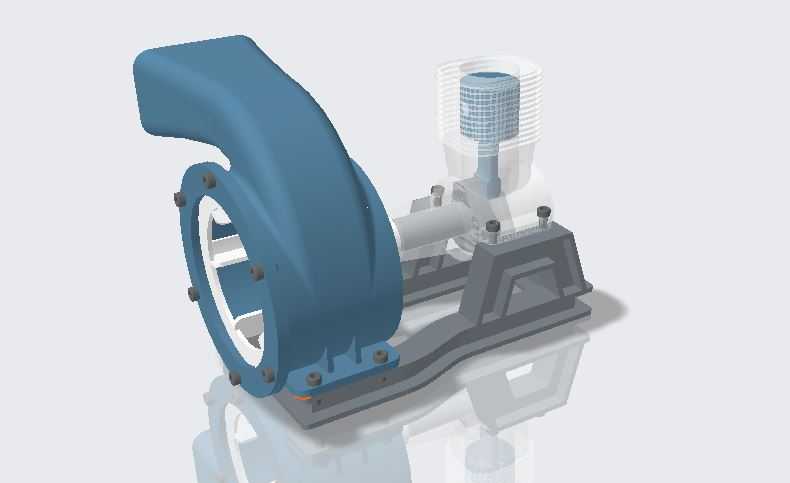

　　这款鼓风装置主要适配小排量内燃发动机的进气增压与舱内散热导流场景，在小型通用动力机械、农用机械辅件、教学实训拆装结构中都有对应的应用空间，核心作用是通过叶轮高速旋转形成压差，为发动机燃烧环节提供稳定的增压气流，同时可兼顾动力舱局部区域的散热通风，避免局部热堆积影响动力输出稳定性。从结构设计逻辑来看，装置采用蜗壳式流道设计，蓝色壳体部分为渐开线式蜗壳结构，流道截面顺着叶轮旋转方向逐步扩大，能够将叶轮甩出的高速气流的动压逐步转化为静压，降低气流在壳体内的沿程阻力损失，出风口采用切向布置的弯管结构，可直接对接发动机进气歧管或者散热风道，减少管路转接带来的压损。叶轮部分采用后向式叶片构型，运行时气流流动更平顺，工作噪音更低，

　　适配发动机不同转速区间的风量需求，不会出现低转速区间风量不足、高转速区间压头过剩的问题。支撑底座采用一体化铸造型式，安装脚位预留了标准螺栓过孔，可直接固定在发动机侧方的安装支架上，安装边界充分考虑了发动机侧部的管路避让空间，蜗壳与底座之间设置了减震垫安装位，能够缓冲发动机运行时传递的振动，避免壳体连接螺栓出现松动疲劳。传动部分采用直连式轴系结构，叶轮与动力输入轴通过键连接传递扭矩，轴端设置了密封结构，防止外界粉尘进入轴承腔影响转动件寿命，轴承座集成在底座的支撑结构上，同轴度公差控制在合理区间，减少轴系转动时的径向跳动。整个装置的外形轮廓充分考虑了发动机舱的紧凑布置需求，蜗壳外侧没有突出的冗余结构，

　　出风口的朝向可根据安装需求调整固定角度，适配不同机型的管路走向，壳体的壁厚设计兼顾了结构强度与轻量化需求，在满足运行承压要求的前提下尽可能降低整体重量，不会给发动机增加过多的额外负载。在实际选型适配时，可根据发动机的排量大小匹配对应尺寸的叶轮直径，调整蜗壳流道的截面参数，就能适配不同功率段发动机的进气风量需求，结构的模块化程度较高，大部分连接结构都采用通用紧固件，后期维护拆解时不需要专用工装，可快速完成叶轮清理、轴承更换等日常维保操作。
