带拔模圆角的异形握持手柄结构设计

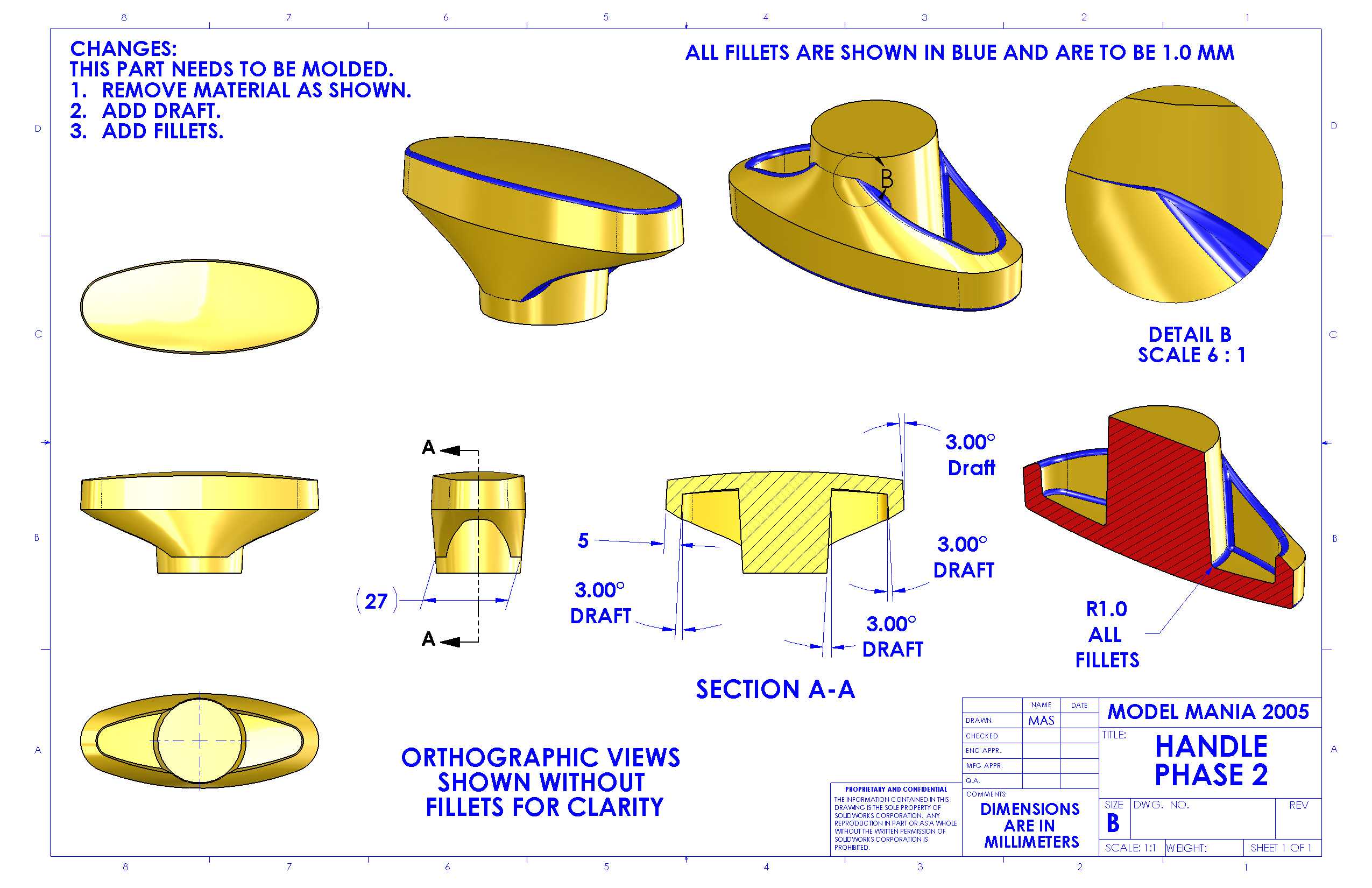

　　这类异形握持手柄多应用于小型手动操作器械、便携设备操控端、日用五金操作件等场景，作为操作人员与设备直接接触的传力部件，需要兼顾握持舒适度、结构强度与注塑成型工艺可行性，避免使用过程中出现应力开裂、握持打滑、脱模困难等实际生产使用问题。从结构设计逻辑来看，该零件采用流线型椭球过渡外形，整体轮廓贴合人手握持时的掌指贴合曲线，上部宽扁的接触面能够分散握持时的手掌压力，下部收窄的柱段为手指捏持提供受力支点，避免长时间操作产生的局部压痕。设计阶段明确了三项核心工艺调整要求，首先是去除初始方案中多余的实体区域，在保证结构壁厚均匀的前提下缩减不必要的材料堆积，避免注塑成型时出现缩痕、内部气孔等缺陷，整体壁厚控制在均匀区间，保证熔体充模时流动顺畅，

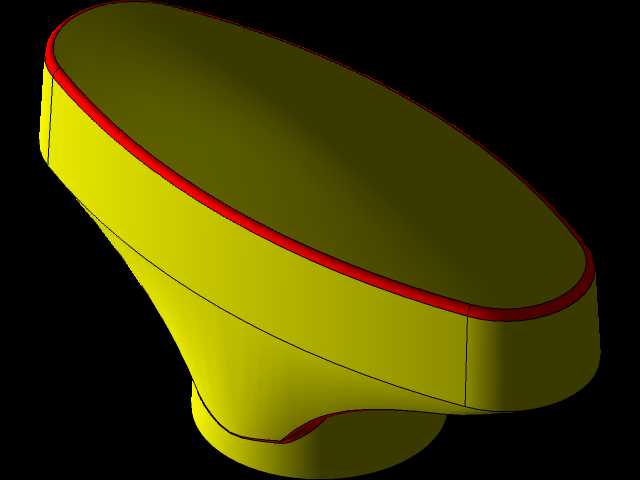

　　不会出现局部滞流或缺胶问题。其次是全周添加3度拔模斜度，沿零件脱模方向的所有侧壁均设置统一拔模角度，避免注塑开模时零件表面被模具型腔拉伤，保证成型后零件外观面光滑无划痕，同时降低脱模顶出时的结构变形风险。第三是所有棱边位置设置R1.0的圆角过渡，图中蓝色标注区域即为所有需要倒圆角的位置，统一的圆角参数一方面能够消除零件表面的锐边，避免操作人员握持时被划伤，另一方面能够缓解结构转角处的应力集中，提升零件受冲击时的结构强度，同时改善注塑时熔体在转角位置的流动状态，减少应力开裂的概率。从尺寸边界来看，零件下部连接柱段的直径为5mm，可适配对应尺寸的安装基座，剖面结构显示内部为中空设计，既可以减轻零件整体重量，也能为内部安装连接件、

　　传感元件预留空间，局部放大的细节区域明确了圆角与拔模面的衔接关系，保证曲面过渡顺滑无突变。正交视图未标注圆角的状态是为了清晰展示主体轮廓尺寸，实际生产时所有外露棱边均需按要求做圆角处理，所有尺寸单位采用毫米级公差控制，能够直接对接注塑模具的加工流程，从结构设计端就规避后续成型、装配、使用环节可能出现的各类问题，保证零件从三维建模到批量生产的全流程落地可行性。
