五轴铣削钻孔加工球头刀具组件结构

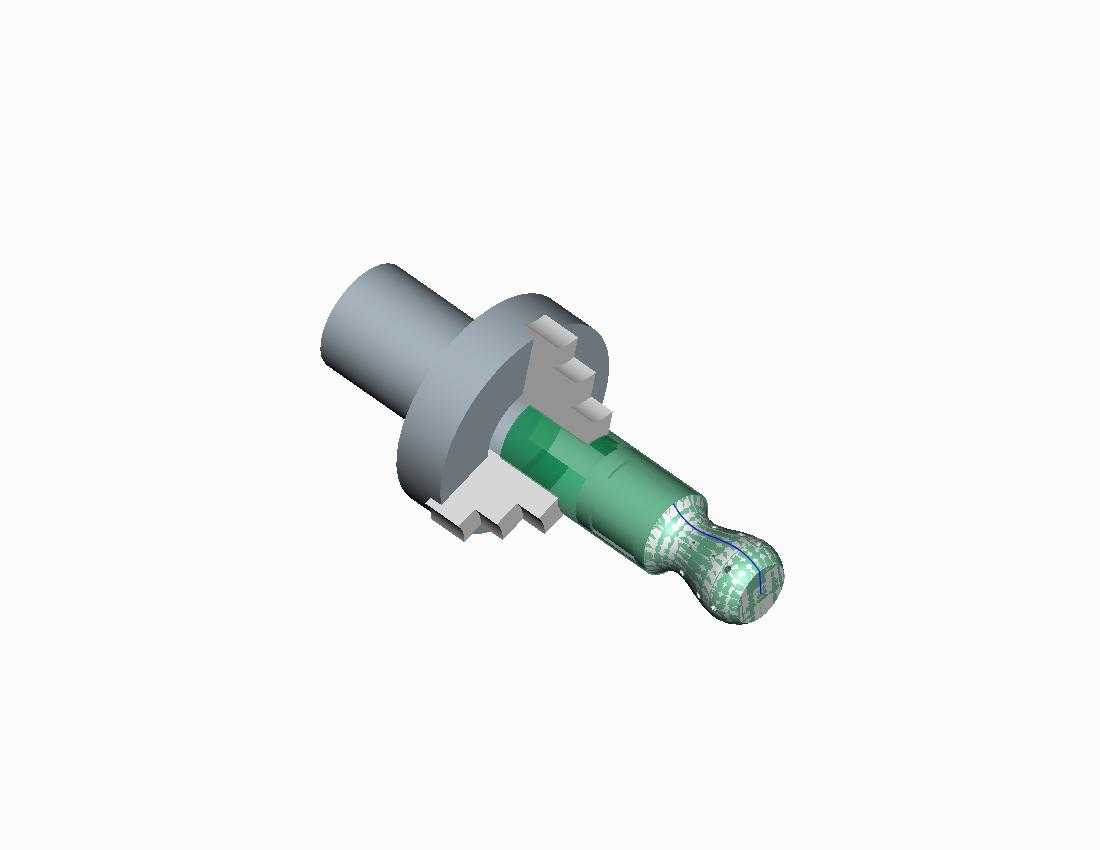

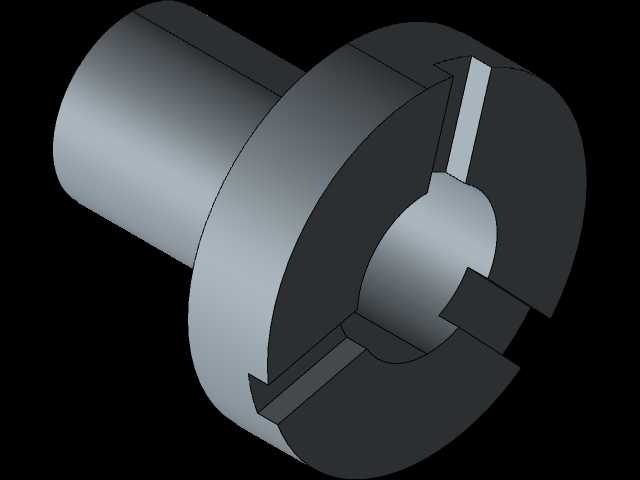

　　这套结构针对多轴联动加工场景设计，适配复杂曲面与深孔复合加工需求，在精密模具型腔加工、航空结构件铣钻一体工序、医疗植入件精密加工场景中都能发挥作用，解决传统三轴加工需要多次装夹、接刀痕明显、异形曲面加工精度不足的问题。从结构设计逻辑来看，组件采用阶梯式轴段布局，靠近装夹端的大直径圆柱段为机床主轴装夹基准，直径公差控制在h6精度区间，表面粗糙度要求达到Ra0.8，保证与主轴夹头的配合同轴度，避免高速旋转时出现动平衡偏差。中间的定位凸台结构承担轴向定位作用，凸台端面与主轴端面贴合后，可抵消轴向切削力带来的窜动，凸台上的缺口结构为防转设计，与主轴端的定位销配合，传递大扭矩切削载荷时不会出现相对转动。

　　前端的切削工作段分为排屑槽结构与球头切削刃部分，排屑槽采用螺旋式设计，螺旋角设置为30度，兼顾铣削时的排屑顺畅度与刀体刚性，球头部分的刃口采用等法向前角设计，在曲面加工时能保持稳定的切削角度，减少让刀量。设计过程中重点考量了加工边界约束，整体装夹后悬伸长度控制在刀体直径的4倍以内，避免长悬伸带来的颤振问题，各轴段的过渡位置均采用圆角过渡，减少应力集中，在高速铣削工况下能降低刀体断裂风险。钻孔功能集成在球头端部的中心刃位置，中心刃的横刃修磨形式适配斜面孔、曲面孔的钻入需求，不会出现传统钻头在斜面上钻入偏斜的问题，可在完成曲面铣削后直接进行孔位加工，无需换刀即可完成铣钻复合工序，减少工序间的换刀等待时间，提升复杂零件的加工效率。

　　仿真验证阶段重点模拟了不同进给量、主轴转速下的刀体受力变形量，针对钛合金、淬硬钢等难加工材料的切削参数匹配做了结构优化，刀体内部预留了内冷通道接口，可接入高压切削液，从球头端部的出液孔直接喷射到切削区域，降低切削区温度，延长刀具使用寿命，同时辅助排屑，避免切屑缠绕在刀体上刮伤已加工表面。
