镀锌钢板折弯折叠连接构件

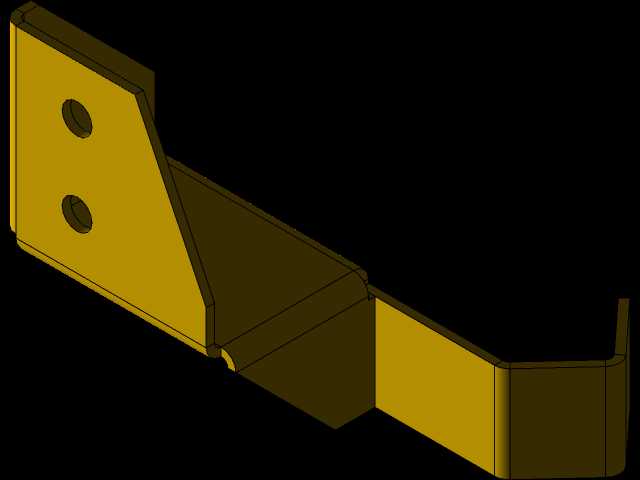

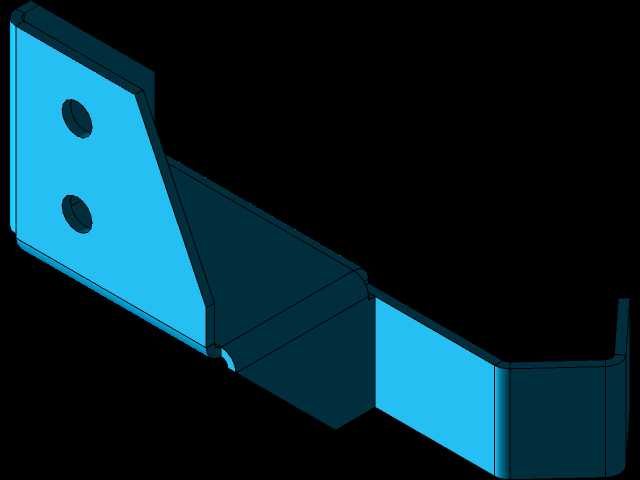

　　该构件为镀锌钢板折弯成型的折叠式连接结构，日常多应用在需要小范围角度补偿、分段式连接的钣金设备框架、轻型输送线侧边护板连接、小型机柜拼接部位，也可作为非标设备中需要反复开合的检修门侧边连接支撑件，替代部分合页功能同时兼顾结构连接强度。整体采用2.5毫米厚镀锌钢板加工，材料本身具备基础防锈能力，适合常规车间、户外轻度潮湿环境下使用，无需额外做表面喷涂处理即可满足多数工况的防腐蚀要求。从结构设计来看，构件一端为带两个安装孔的直板安装面，两个孔位同轴排布，可适配M6或者M8规格的螺栓紧固件，安装时直接贴合在设备主框架的型材面或者钢板面上，通过螺栓锁紧即可完成固定端的安装，安装面与主体折弯段之间设置有三角加强压型，

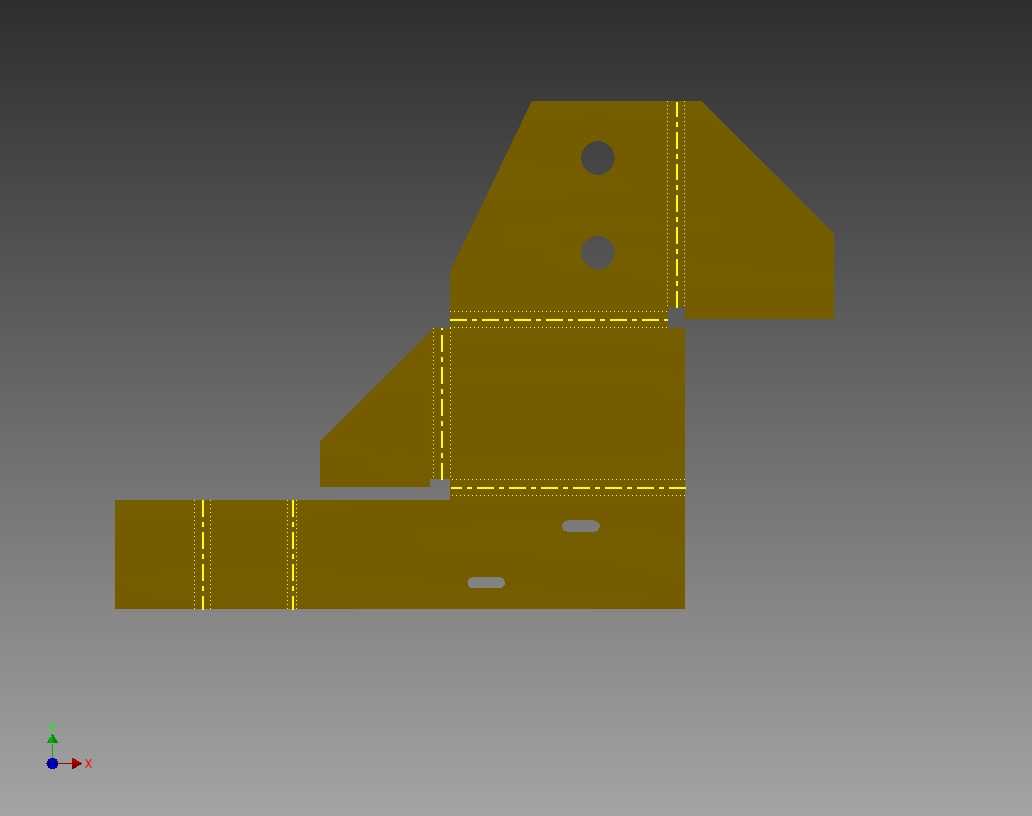

　　这个结构是为了抵消安装面受侧向力时的变形量，避免长期受力后安装孔位出现撕裂、折弯处出现角度回弹。中间的折叠段采用圆弧过渡折弯，折弯半径匹配板材厚度设置，既保证折叠转动时不会出现板材干涉，也避免折弯半径过小导致的板材外侧应力集中开裂，折叠段的配合间隙控制在0.1毫米以内，转动时无明显旷量，同时不会出现卡滞问题。另一端为延伸的直板段，末端带有小角度折边，这个折边一方面可以提升末端的结构刚度，避免长直板段出现受力翘曲，另一方面也可以作为活动端的安装定位边，安装时直接卡入对应连接件的卡槽内即可快速定位，减少现场安装的调校时间。设计过程中充分考虑了钣金加工的工艺性，所有折弯边都预留了合理的折弯逃料缺口，避免折弯时出现材料挤压起鼓，

　　所有外露棱边都做了0.2毫米的倒角去毛刺处理，避免安装调试过程中划伤操作人员。安装边界方面，固定端安装面的尺寸适配40系列铝型材的端面安装孔距，也可适配厚度3毫米以上的钢板安装面，活动端的行程范围内无多余结构突出，折叠角度范围可覆盖0到95度，满足多数设备侧门开启、护板翻转的角度需求，整体结构无复杂焊接工序，全部采用数控冲裁、数控折弯一次成型，加工一致性好，适合批量生产应用，在轻型自动化设备、仓储货架的活动隔档、户外配电箱的门体连接场景中都能稳定发挥作用，相比传统的铸造合页类连接件，该构件重量更轻，安装适配性更强，可根据实际安装需求对末端长度做小幅裁切调整，不需要重新开模加工，适配非标设计的快速迭代需求。
