紧凑型气动执行缸体结构设计

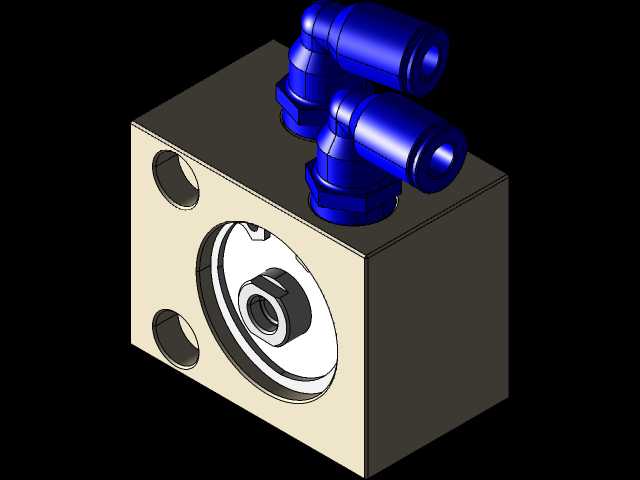

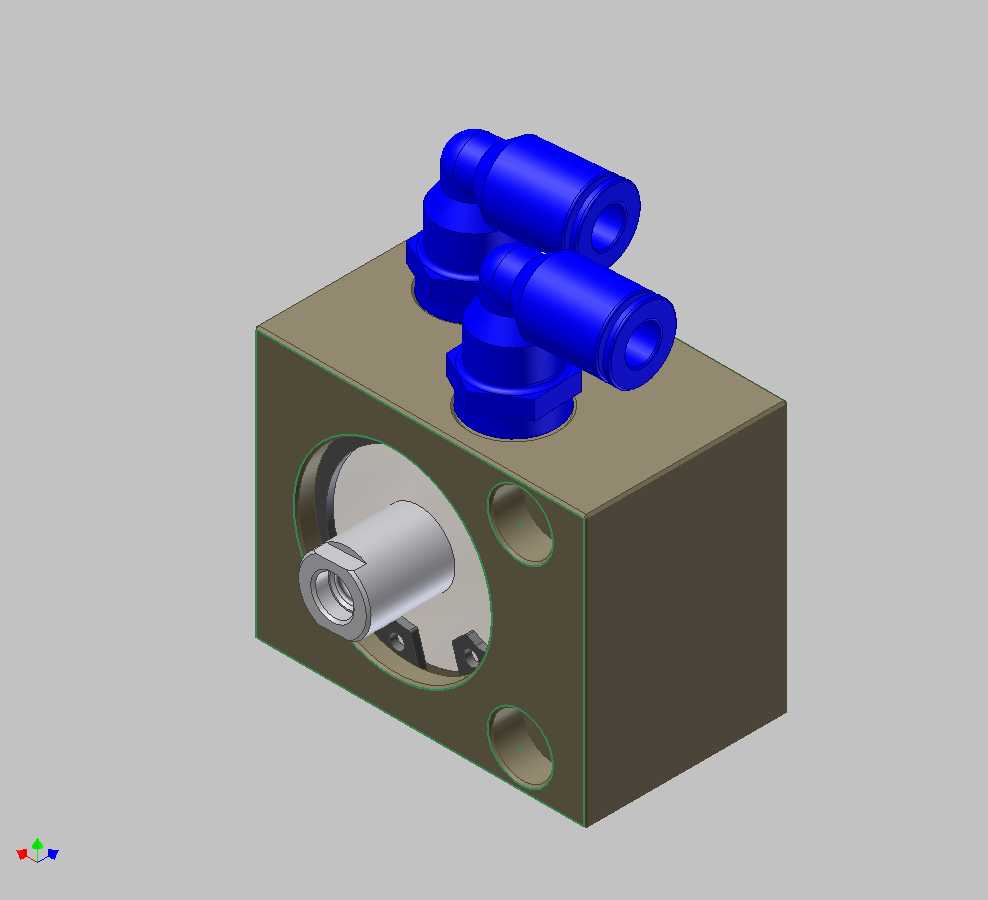

　　这款紧凑型气动执行缸，是针对狭小安装空间的自动化工位开发的执行元件，在3C电子小件装配、轻工包装线推料、小型工装夹具夹紧这类对安装体积有严格限制的场景中，能够替代常规长行程标准气缸，大幅缩减气动回路的占用空间。缸体采用方块式集成布局，没有额外的外置安装凸台冗余结构，本体可直接贴合设备安装板固定，缸径设定为32mm，输出推力适配0.5-0.7MPa常规工厂气源压力区间，能够满足100N以内的往复推压、夹紧、对位动作需求，轮毂伸出长度控制在5mm，行程短、响应速度快，适合高频次短行程往复作业，不会出现长杆气缸的活塞杆偏磨问题。设计阶段优先考虑了气路集成的便利性，缸体顶部直接集成两个6mm规格的快插式气动管接头安装位，

　　无需额外外接过渡气路板，现场装配时直接插入对应外径的气动软管即可完成气路连接，减少了管路接头的泄漏点，也压缩了整体气路的排布空间。缸体正面预留了活塞杆伸出的通孔，周围的安装孔位可适配前端磁性开关、行程挡块的加装需求，侧面的工艺孔既可以作为加工时的定位基准，也能在后期维护时作为排气、清洁的通道。从安装边界来看，方块式缸体的六个平面均可作为安装基准面，可根据设备布局选择侧装、正装、倒装等不同固定方式，不需要额外定制安装支架，相邻安装孔的孔距公差控制在±0.02mm，能够保证与设备安装板的精准对位，避免安装应力导致的活塞杆卡滞。结构设计上省略了外置的密封条安装槽，将密封结构集成在缸体内部的腔室台阶处，既减少了外部密封件老化破损的风险，

　　也让缸体外壁更加规整，没有突出的密封压盖结构，进一步缩小了整体外形尺寸。在实际选型应用中，这类紧凑型气缸多用于自动化设备的末端执行机构，比如小型分拣工位的物料拨块驱动、测试工装的探针压紧、包装线的盒体定位挡块驱动，相比同缸径的标准气缸，安装体积能够缩减40%以上，同时集成式的接头设计也让现场气路布线更加整洁，减少了管路弯折导致的气阻问题。建模过程中对缸体的内部气路通道做了等径处理，避免气路突变导致的气流噪声和压力损失，活塞杆与缸体的配合段采用了导向段加长设计，即使在侧向受力较小的工况下，也能保证动作的顺畅性，不会出现卡滞、爬行的问题。
