组合式辊道输送线结构设计

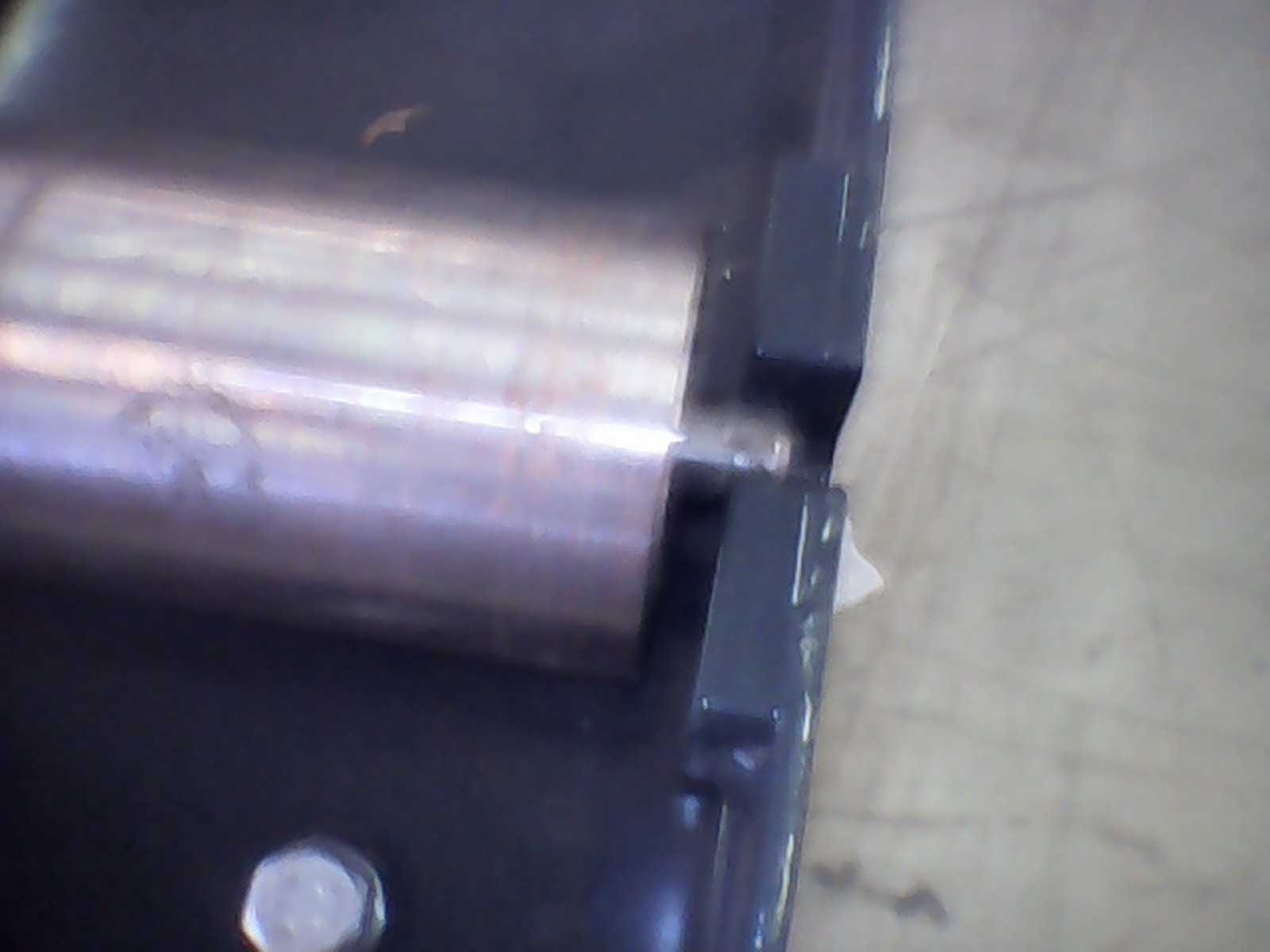

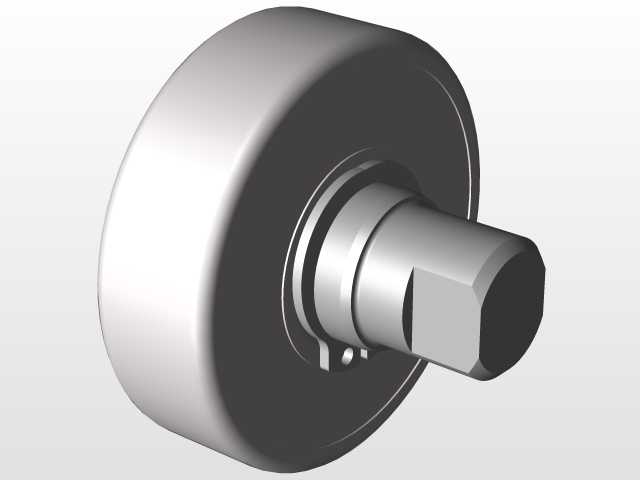

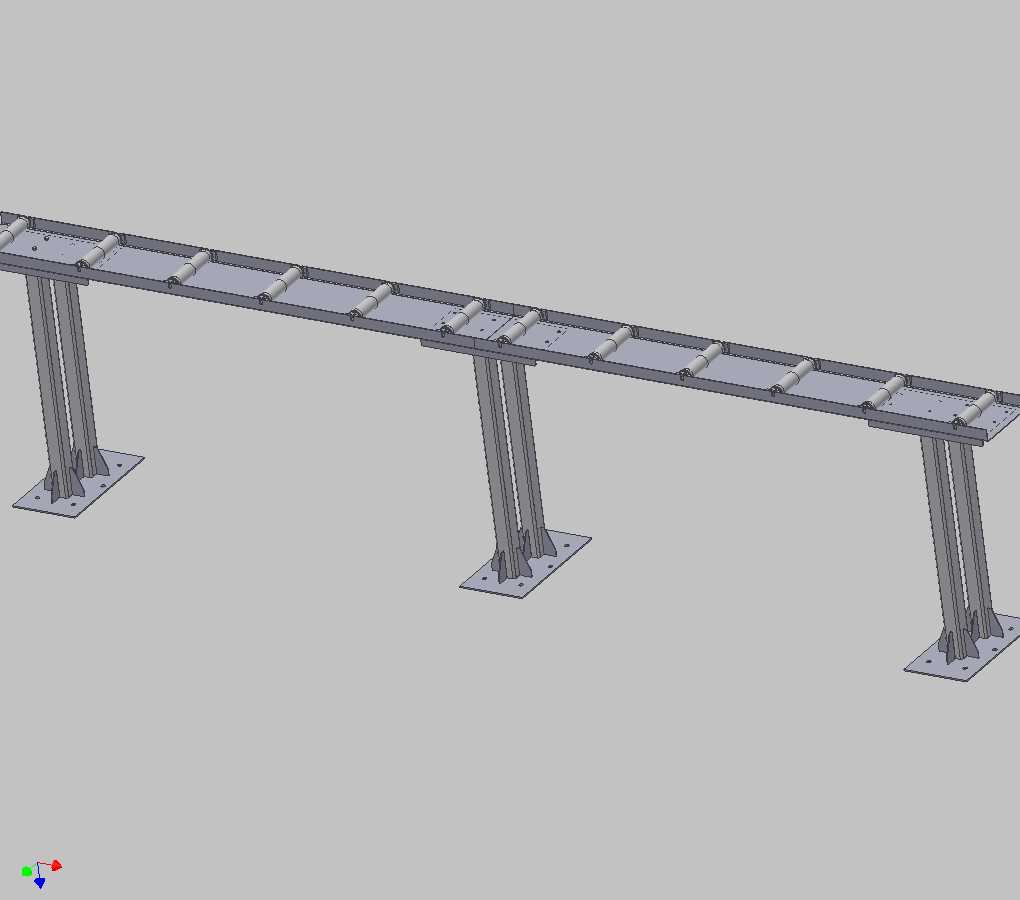

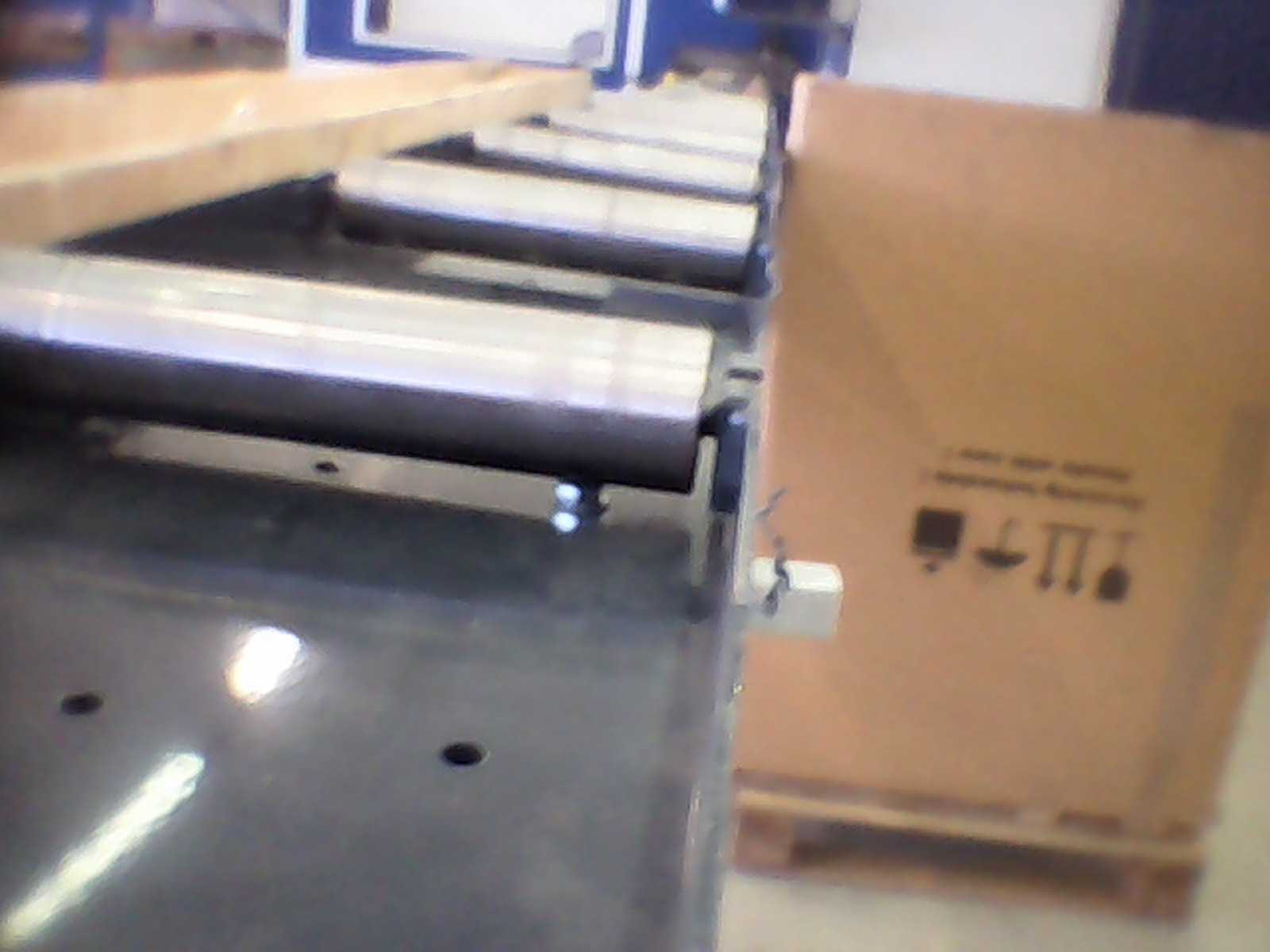

　　在车间物料转运、自动化产线衔接、仓储分拣等场景中，辊道类输送设备是承担平直段物料位移的核心载体，这款组合式辊道结构的设计，核心是适配多段拼接的灵活布局需求，区别于整体焊接式固定辊道，其模块化的设计思路能根据现场场地边界、输送路径长度做快速组合调整，不需要针对每个项目重新做整体机架的焊接加工，能大幅缩短现场安装调试的周期。从结构细节来看，该设备的承载主体采用分段式梁架结构，梁架上预设了统一间距的辊筒安装位，辊筒采用无动力式排布，依靠物料自身重力或者前后端工位的推送力实现物料滑移，适合输送底部平整的箱装件、托盘件、工装板类载具，单段梁架的长度控制在人工可搬运的范围内，不需要大型吊装设备就能完成现场拼接，适配老车间改造时通道狭窄、

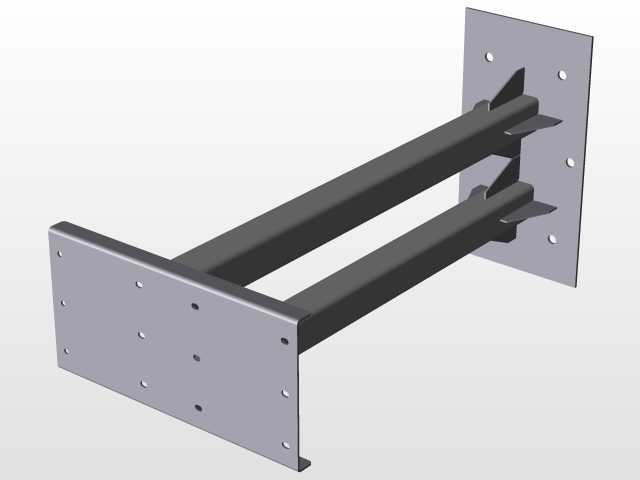

　　大型设备无法进场的安装场景。支撑部分采用双立柱支腿结构，每个支腿底部配置带安装孔的方形地脚板，地脚板可通过膨胀螺栓与地面做刚性固定，支腿与上部梁架之间采用螺栓连接，安装时可根据地面实际平整度微调支腿的固定高度，保证整线辊道的水平度偏差控制在允许范围内，避免物料输送过程中出现跑偏、卡滞的问题。设计过程中，辊筒的间距设置参考了常规输送载具的最小底面尺寸，保证任意位置的载具至少有三根辊筒同时接触承载，避免载具因支撑点不足出现倾斜、卡边的情况；梁架的截面选型经过承重校核，能满足常规轻工、电子、包装行业的单件物料承载需求，不会出现长期负载下梁架下挠变形的问题。整线的侧边预留了可选装附件的安装孔位，后续可根据工艺需求加装挡边、导向条、停止器、

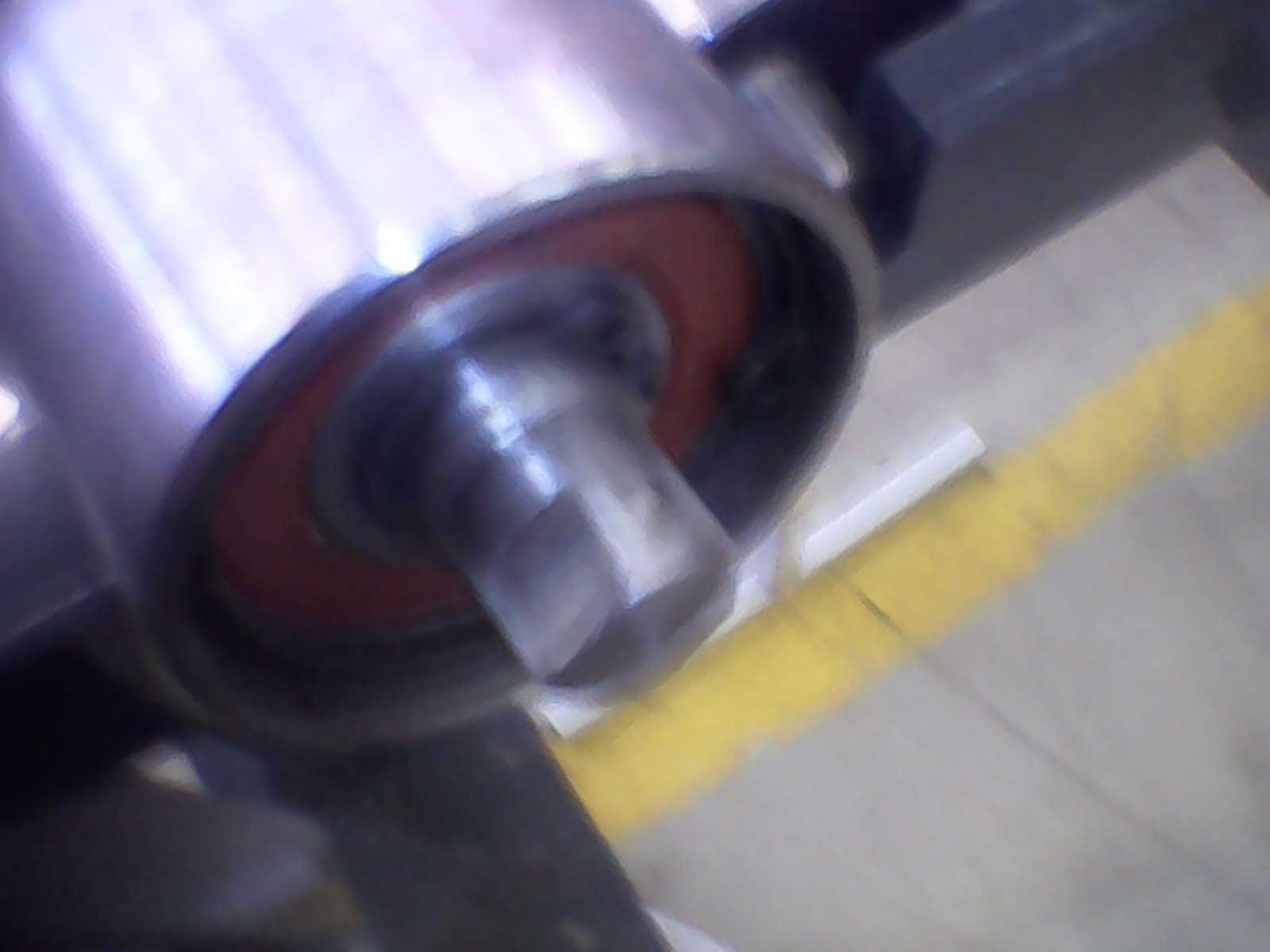

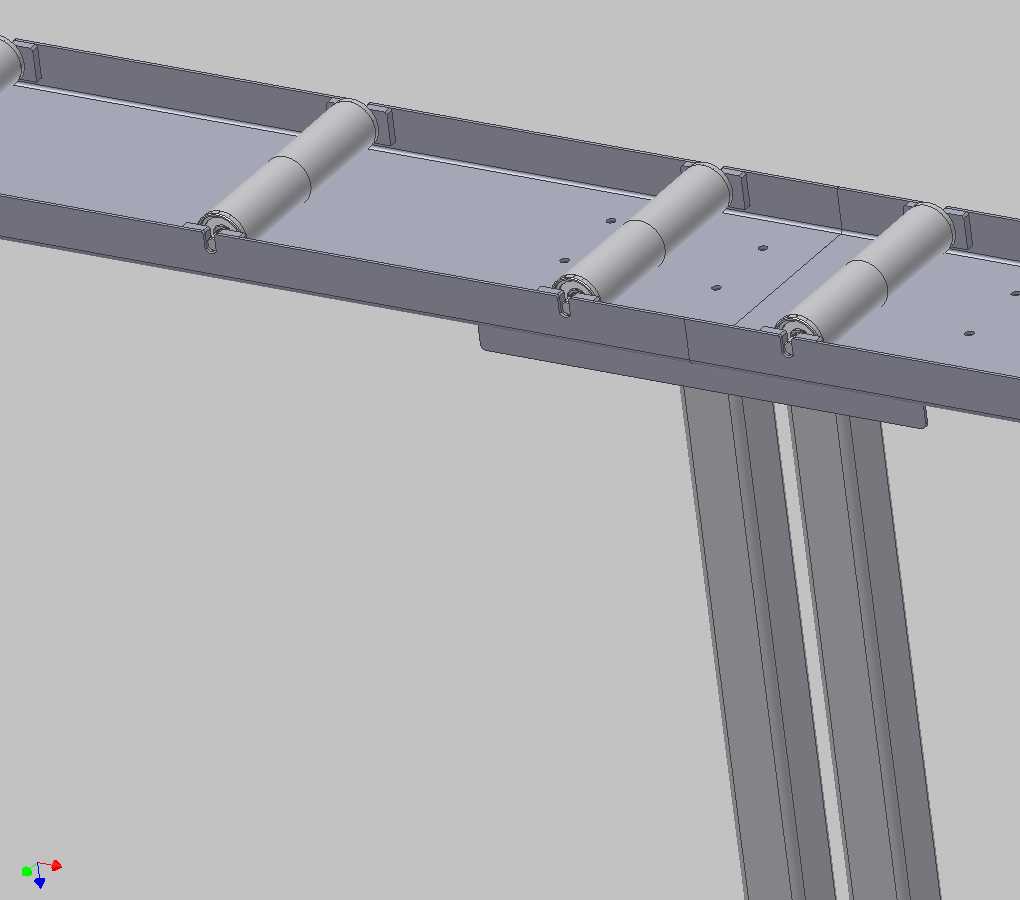

　　检测传感器支架等配件，不需要对原有梁架做二次钻孔焊接，能适配不同工艺段的功能扩展需求；相邻两段梁架的拼接端采用定位销加螺栓的固定方式，能保证拼接处的辊筒间距与段内间距保持一致，避免拼接位置出现缝隙过大导致载具颠簸的问题。支腿的排布间距结合梁架的承重负载做了优化，在单段梁架的两端及中间位置均匀布置，保证整线的支撑刚性，即使在人员偶尔踩踏、物料偏载放置的情况下，也不会出现机架晃动、变形的问题。这类组合式辊道的安装边界相对灵活，可根据现场的通道宽度、工位布局调整单段长度与支腿位置，既可以做直线长距离输送布局，也可以配合转角模块、升降模块组成复杂的输送路径，在离散制造车间的工序间物料转运、仓储区的出入库输送、包装线的成品输送等场景都能适配，其模块化的结构也方便后期的维护更换，单根辊筒损坏时不需要拆解整段机架，仅需拆除对应辊筒的固定轴就能完成快速更换，降低设备运维的时间成本。
