工业公制60齿直齿传动齿轮结构

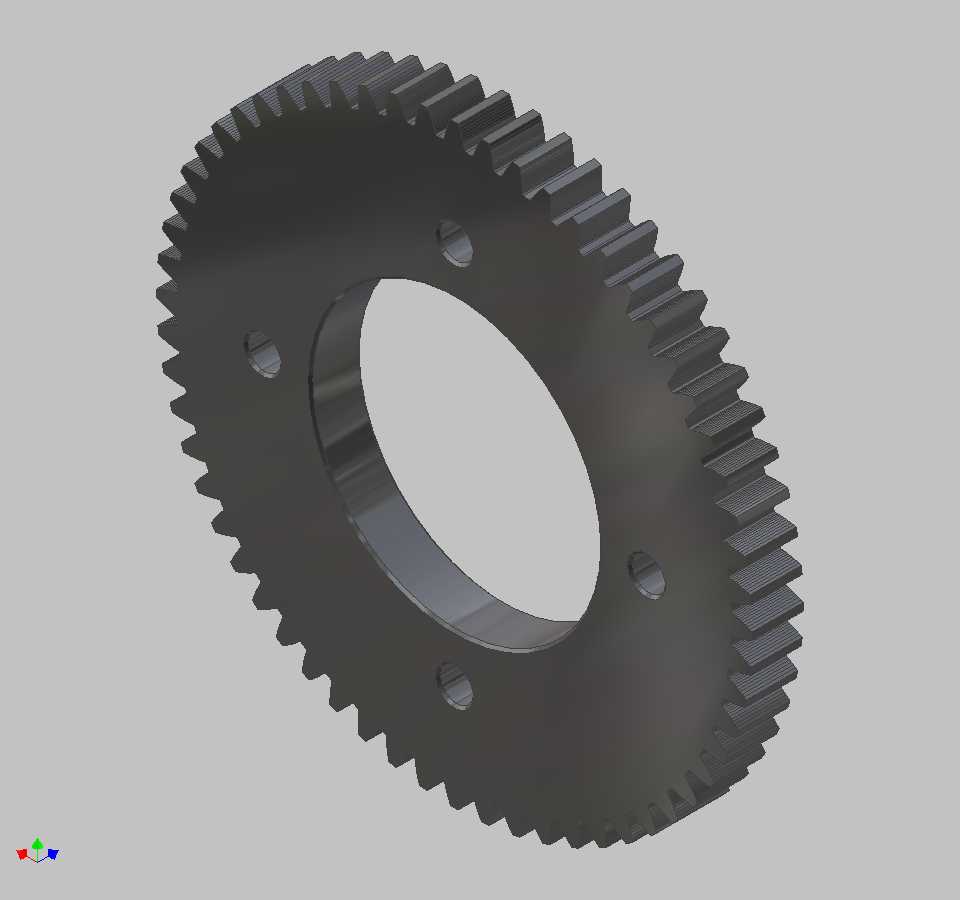

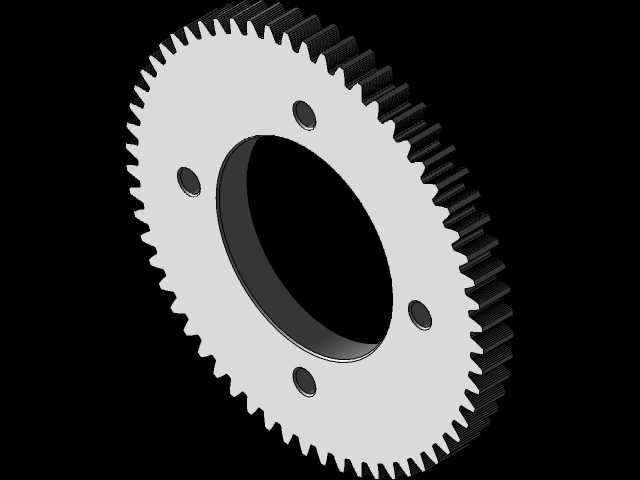

　　这款直齿轮是常规动力传动场景中应用极广的基础零件，在轻工输送设备、小型机床进给机构、通用农机传动箱、自动化生产线的动力分配单元中都能见到同参数零件的身影，核心作用是在平行轴之间传递恒定转速比的旋转动力，相比斜齿轮它没有轴向分力，安装调试时不需要额外考虑轴向承载的补偿结构，装配门槛更低，适合中低速、载荷平稳的传动工位使用。从结构设计来看，这款齿轮采用盘式结构，中心为大直径通孔，用于穿过传动轴或适配轴套安装，端面均匀分布四个安装沉孔，可通过螺栓与轮毂或者传动法兰实现刚性连接，避免键连接带来的应力集中问题，同时也能保证传动过程中的同轴度，减少高速转动时的径向跳动。齿部采用标准公制齿形设计，齿廓为渐开线，啮合过程中传动比恒定，

　　不会出现速比波动导致的传动冲击，适合对传动精度有一定要求但不需要极高静音表现的工位。设计这类齿轮时，首先要匹配安装边界：中心通孔尺寸需要适配对应直径的传动轴，端面安装孔的分布圆直径要和对接的连接件孔位完全对应，避免出现装配干涉；齿顶圆尺寸需要预留足够的安装间隙，防止和相邻传动件、箱体壁发生剐蹭。齿部参数的选定完全依托传动需求：齿数和模数决定了齿轮的分度圆直径，直接影响传动比的匹配，20度压力角是通用工业场景的标准选择，齿面受力更均匀，承载能力比小压力角齿形更优，同时市面上对应的加工刀具成熟度高，不管是滚齿、插齿还是线切割加工都能轻松实现，不需要定制特殊刀具，加工成本可控。实际选型使用时，要注意这类直齿轮的适用转速区间，

　　因为直齿啮合是全齿宽同时进入和退出啮合，转速过高时会产生一定的啮合噪音和冲击，不适合高速重载的长期连续运行工位，但在中低速、正反转切换不频繁的传动链路中，它的传动效率高、维护成本低、替换便捷的优势会非常突出。日常维护中只需要保证齿面润滑充足，定期检查齿面磨损情况和安装螺栓的紧固力矩，就能实现很长的使用寿命，不需要复杂的维护工序。建模过程中，齿形的绘制需要严格遵循渐开线生成逻辑，保证齿厚、齿槽宽、齿顶高、齿根高的参数符合标准，才能确保和同模数的其他齿轮正确啮合，不会出现卡齿、传动卡顿的问题；端面安装孔的位置度公差需要严格控制，避免装配时出现螺栓无法穿入或者连接后同轴度超差的问题，中心孔的尺寸公差要根据配合类型选定，如果是间隙配合方便拆装就选H7公差，如果是过渡配合传递更大扭矩就选更紧的公差带，根据实际使用场景灵活调整即可。
