线切割设备同步带轮进料输送机构

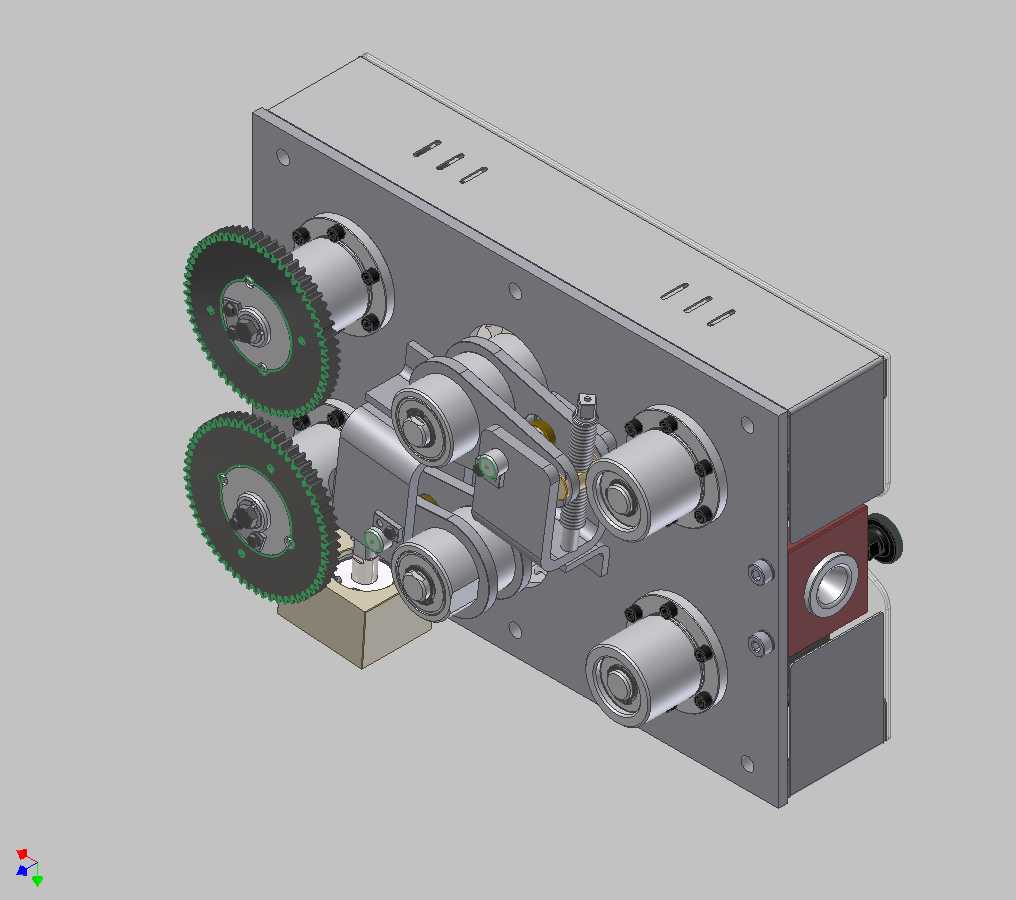

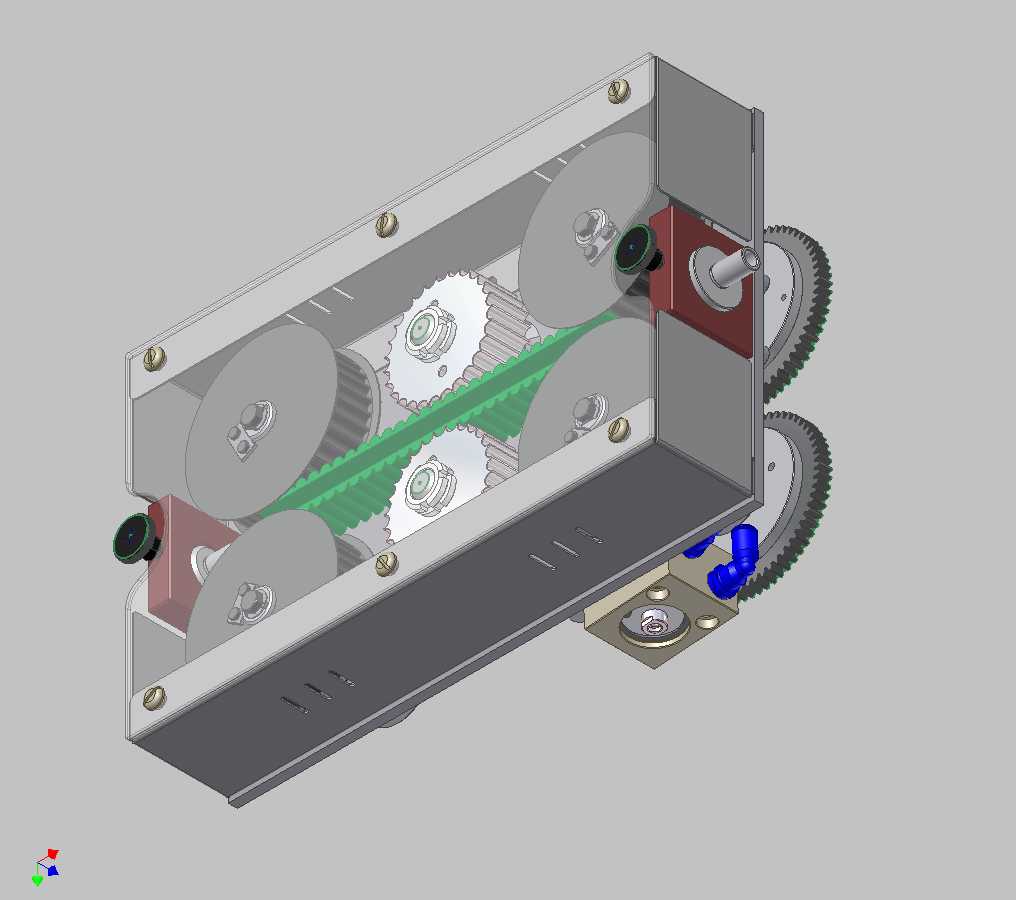

　　该机构为电火花线切割设备配套的线材进料执行组件，主要适配细径金属线材的匀速送进工况，在线切割走丝系统中承担线材的夹持、同步输送与张力维持作用，可直接安装于线切割设备的走丝路径起始端，替代传统单轮摩擦送丝结构，解决高速走丝过程中线材打滑、送进量不均导致的切割面波纹度超差问题。从结构布局来看，整体采用封闭式钣金壳体作为安装基体，壳体内对称布置两组带轮与齿轮啮合传动副，中间穿设同步带形成双面对夹的线材输送通道，两组传动副通过外侧啮合的同步齿轮实现转速完全同步，避免上下带轮速差对线材表面造成的搓动损伤。壳体两端开设同轴的线材过孔，过孔位置加装硬质合金导向套，减少线材高速穿送过程中对壳体的磨损，同时保证线材进出机构的直线度，

　　避免偏斜导致的送丝阻力增大。外侧伸出的动力输入轴可直接对接设备的走丝驱动电机输出端，通过齿轮啮合将动力同步传递至两组带轮，带动中间的同步带做相向运动，依靠同步带与线材表面的静摩擦力实现线材的匀速推送。壳体底部设置带定位销的安装法兰，法兰上的安装孔位与线切割设备床身的预设安装位完全匹配，安装时只需将定位销插入床身定位孔，拧紧固定螺栓即可完成机构的定位固定，无需额外调整传动副的同轴度，大幅缩短现场装配调试的周期。设计过程中针对不同线径的输送需求，将同步带的张紧结构设置为可调式，通过壳体内侧的张紧轮位置调整，可改变同步带对线材的夹持压力，适配0.1mm到0.8mm线径范围内的钼丝、铜丝等电极丝输送需求，同时在壳体侧边预留了气管接头安装位，

　　可根据工况需求接入压缩空气，对输送过程中的线材表面进行吹扫，去除附着的切削液与金属碎屑，避免碎屑进入传动副造成齿轮、带轮的异常磨损。整个机构的传动部件全部封闭在钣金壳体内部，仅保留动力输入轴与线材进出通道，可有效阻挡切削液、金属碎屑进入传动啮合区域，降低日常维护的频次，齿轮与带轮的配合公差按照IT7级精度设计，保证传动过程的平稳性，减少高速送丝时的振动传递，提升线切割加工的尺寸稳定性。
