电气柜用焊接式合页铰链结构设计

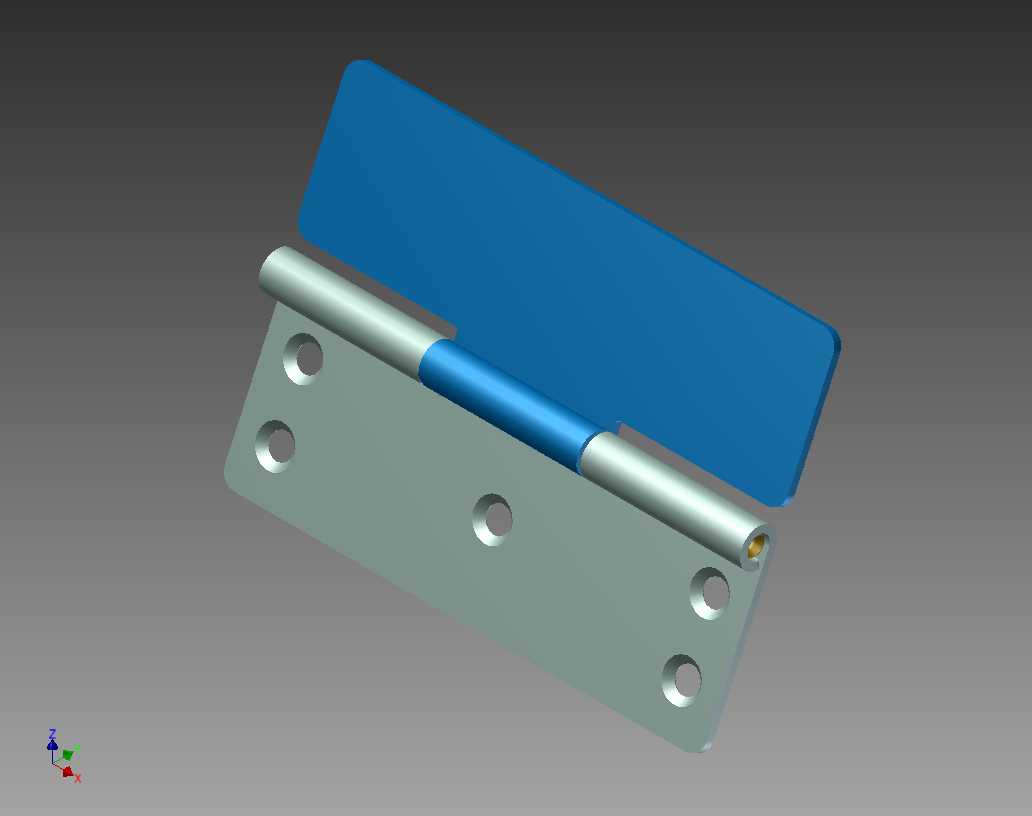

　　这款焊接式铰链主要面向工业电气柜、户外配电箱、钣金机柜类设备的门体连接场景，在车间配电、户外输变电配套、工业自动化控制柜等场景中应用广泛，区别于普通民用合页，其结构强度、抗形变能力完全适配工业柜体频繁开关、户外长期承重的使用需求。从结构设计逻辑来看，该铰链采用分体式焊接底座加一体化转轴的结构形式，带安装孔的金属底座可直接焊接在柜体侧梁上，无需额外预留沉头安装位，适配厚度1.5mm到3mm的冷轧钢板柜体焊接加工，焊接后底座与柜体形成刚性整体，不会出现螺丝松动导致的门体下垂问题。转轴部分采用穿轴式结构，轴套与页片之间预留合理的转动间隙，既保证门体开合角度可达到120度以上，又能避免长期转动出现的卡滞、异响问题，转轴端部做了铆封处理，

　　防止使用过程中轴体窜动脱出。带蓝色涂层的活动页片直接与柜门钣金面贴合，页片平面度控制在0.1mm以内，与柜门贴合后无明显缝隙，焊接固定后可保证柜门与柜体之间的密封胶条压缩量均匀，满足IP54以上柜体的密封配合要求。从安装边界来看，底座部分的五个安装孔位按照等间距排布，孔位直径适配常规点焊工艺的熔接范围，焊接时无需额外制作定位工装，依靠孔位即可快速对齐安装位置，底座总长度适配常规200mm高度的柜门侧边安装位，单副铰链可承重25kg以上的钢制柜门，常规单开门配置上下两副该铰链即可满足承重需求，无需额外增加辅助支撑结构。设计过程中充分考虑了焊接后的形变余量，转轴与页片的配合公差选用H8/f7间隙配合，即使焊接过程中底座出现轻微焊接变形，

　　也不会影响转轴的正常转动，活动页片的边缘做了R1.5的圆角处理，避免安装和使用过程中划伤操作人员手部，表面的蓝色涂层为防锈电泳层，可适应户外高湿度、轻度腐蚀的使用环境，无需额外做表面喷涂处理即可直接使用。在实际选型过程中，该铰链可适配厚度1.2mm到2.5mm的冷轧钢板柜门，安装时需保证上下两个铰链的转轴同轴度误差控制在1mm以内，避免门体开关过程中出现别劲问题，相较于螺丝固定型的柜用铰链，焊接式结构的抗破坏能力更强，适合对防盗、防撬有一定要求的户外柜体使用，同时省去了柜体上冲孔、攻丝的加工工序，可有效降低钣金加工的工序成本，提升柜体组装的生产效率。
