简易弯管式抽屉支撑支架结构设计

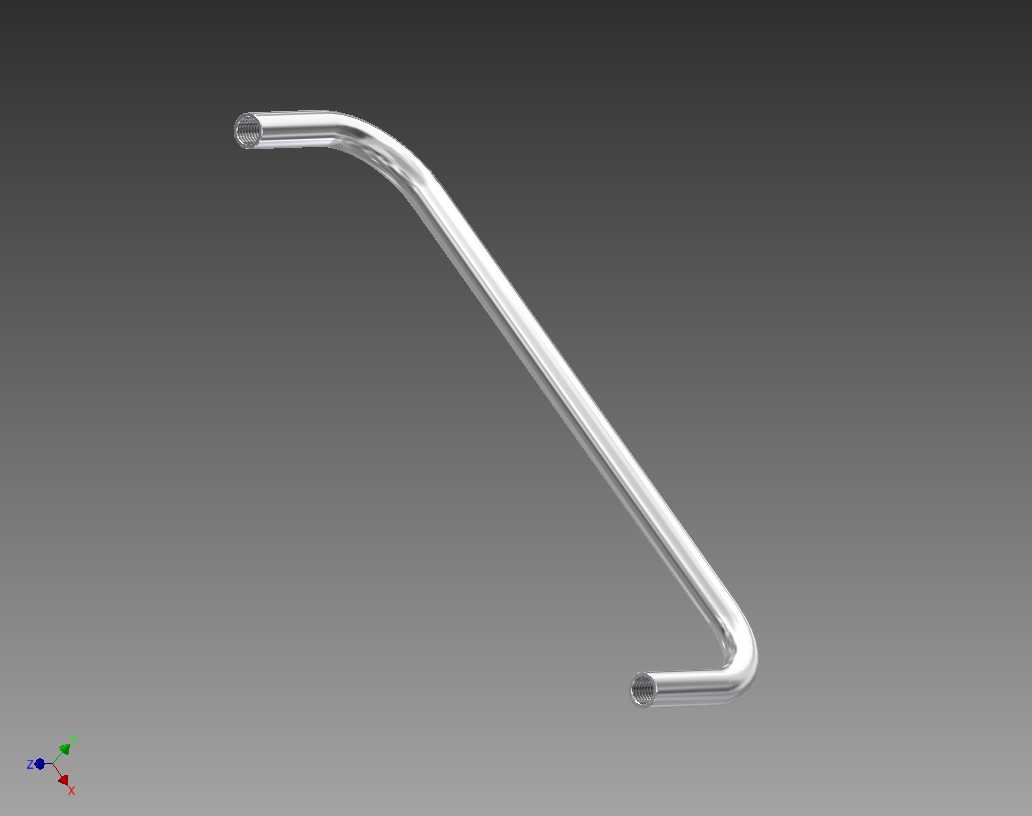

　　在民用家具、工业储物柜体、实验室操作台储物单元的结构配套中，这类弯管式抽屉支撑支架是承担抽屉侧向承重、保障抽拉动作平顺的基础五金构件，不同于常规的三节滑轨配套结构，这类一体式弯管支架多用于轻型储物抽屉的侧边支撑场景，常见于工具柜、物料存放架、简易办公家具的抽拉储物单元中，适配不需要高负载滑轨、追求结构简洁低成本的储物设计方案。从结构设计逻辑来看，该支架采用单根金属管材一体弯折成型，没有额外的焊接拼接点位，从根源上减少了拼接焊缝带来的应力集中风险，整体弯折形成Z型连续支撑结构，两端预留的安装端直接加工内螺纹，无需额外焊接固定螺母，安装时直接通过标准紧固件即可将支架两端分别固定在柜体侧板与抽屉侧边上，省去了多零件装配的对位工序，

　　批量装配时能有效提升工位组装效率。设计阶段需要重点把控弯折处的圆角半径，过小的弯折半径会导致管材弯折位置出现管壁减薄、外侧开裂的问题，过大的弯折半径则会占用抽屉侧边的有效安装空间，甚至干涉抽屉抽拉时的相邻构件运动轨迹，因此弯折参数需要匹配选定的管材外径与壁厚，确保成型后管壁变形量控制在允许范围内，不会影响整体结构强度。该支架的外形轮廓尺寸适配常规浅进深轻型抽屉的安装边界，安装后不会突出抽屉侧边的外轮廓，避免与柜体内部的其他分隔板、锁止构件产生干涉，两端的固定螺纹规格适配通用的紧固件尺寸，采购方无需定制特殊规格的安装螺丝即可完成装配，降低了配套物料的采购成本。实际使用过程中，一体式弯管的结构特性让支架具备一定的弹性形变余量，

　　当抽屉内放置的物料出现局部偏载时，支架可以通过微小的弹性形变抵消部分偏载带来的应力，避免硬连接结构在偏载时出现固定点位崩裂的问题，同时金属管材的表面处理可以根据使用场景选择镀铬、喷塑、镀锌等不同工艺，适配潮湿工况、洁净工况、普通室内工况的不同防腐蚀与外观要求。在三维建模过程中，需要准确还原管材的弯折路径、两端内螺纹的有效深度、安装端面的平面度要求，确保生成的工程图可以直接指导弯管加工与后续的螺纹加工工序，建模时还要预留出表面处理层的厚度余量，避免后续喷涂或镀层处理后安装尺寸出现超差，导致现场装配时出现孔位错位的问题。这类支架的结构形式也可以根据不同的抽屉进深、负载要求调整管材的壁厚与弯折角度，不需要重新开模即可通过调整弯管参数适配不同规格的储物抽屉，具备较强的场景适配性。
