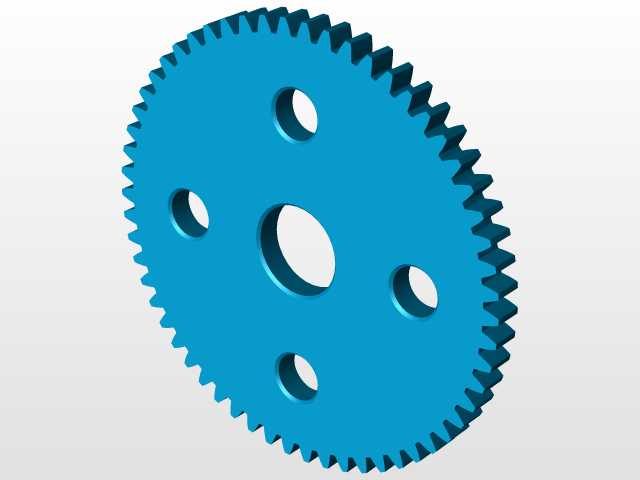

公制标准58齿直齿传动齿轮结构

　　这款直齿圆柱齿轮是机械传动系统里应用极广的基础传动零件，在轻工输送设备、小型机床进给机构、自动化生产线传动工位、包装机械动力传递单元里都能见到这类零件的身影，核心作用是在平行轴之间传递恒定转速比的旋转动力，相比斜齿轮它没有轴向分力，安装调试的容错空间更大，对支撑轴承的轴向载荷要求更低，很适合中低速、载荷平稳的传动场景。从结构设计来看，这款齿轮采用辐板式减重结构，轮缘部分保证轮齿的支撑刚度，中心设置大直径安装轴孔，用来和传动轴配合传递扭矩，辐板上均匀分布四个圆形减重孔，既可以降低零件自身转动惯量，让设备启停过程更平稳，减少传动冲击，也能在齿轮高速运转时形成一定的空气对流，带走啮合过程产生的部分热量，同时减重孔也可作为装配时的工艺孔，

　　方便工装卡具夹持完成齿形加工、端面磨削等工序。齿形采用标准公制齿廓设计，压力角取通用的20度值，齿顶高、齿根高都按标准模数系列取值，能和同模数的标准直齿轮实现完美啮合，啮合过程中齿面接触为线接触，传动效率高，加工时可以采用滚齿、插齿等常规工艺完成，不需要特殊定制刀具，加工成本可控，后期维护更换的配件通用性极强。安装边界上，中心轴孔的尺寸适配常规直径的传动轴，配合平键即可完成周向固定，齿轮端面和轴肩贴合就能实现轴向定位，不需要额外设计复杂的定位结构，辐板上的减重孔分布圆直径小于齿根圆直径，不会削弱轮齿根部的结构强度，齿宽取值兼顾了传动承载能力和轴向安装空间要求，不会占用过多的轴系布置空间。在实际选型使用时，

　　这类直齿轮适合布置在传动箱内有润滑的工况下，齿面啮合处的润滑脂或润滑油能有效降低齿面磨损，延长零件使用寿命，因为直齿轮啮合时是全齿宽同时进入和退出啮合，传动过程中会存在一定的啮合冲击，所以不适合高速重载的传动场景，但在常规的中低速动力传递工位，它的结构简单、加工方便、成本低廉、维护便捷的优势就会完全体现出来，是机械结构设计里非常经典的基础传动零件。建模过程中齿廓曲线采用标准渐开线生成，齿根处做了标准圆角过渡，避免应力集中导致的轮齿断裂问题，辐板和轮缘、轮毂的连接处都做了圆弧过渡，减少加工和热处理过程中的应力集中，整体结构完全符合常规机械设计的规范要求，可以直接用于相关设备的传动结构设计参考，也能作为同参数齿轮的建模模板使用，适配多数平行轴传动的结构设计需求。
