离心式风机动力总成三维结构设计

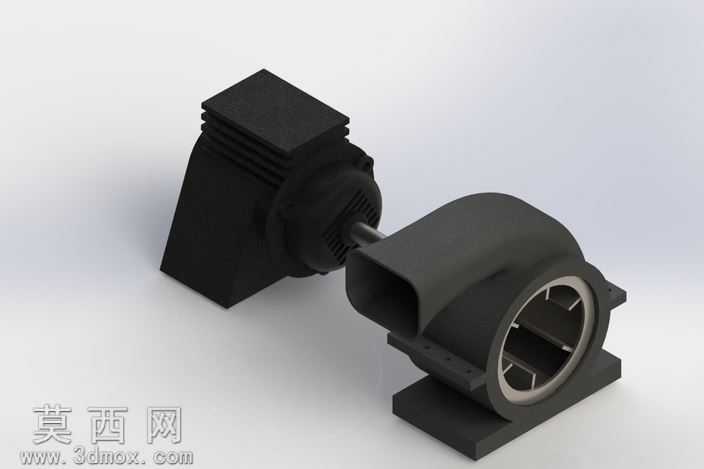

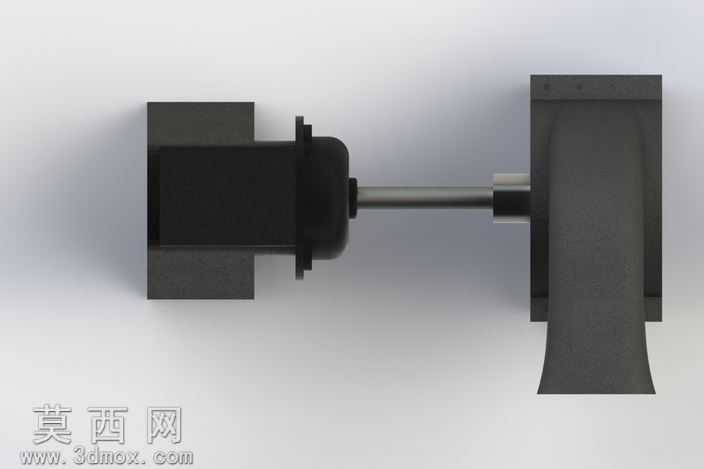

本作品为离心式风机动力总成的三维参数化建模成果，建模阶段严格遵循机械设计通用规范，先完成整体结构的层级拆解，将模型划分为驱动电机单元、蜗壳风道单元、安装基座单元、传动连接单元四大核心模块，各模块独立完成草图绘制、特征拉伸、倒角、阵列等建模操作后再进行总装配约束，确保各部件间的同轴度、配合间隙完全符合实际工业风机的装配公差要求。材质渲染阶段针对不同部件的实际工业应用材质做了精细化区分，驱动电机外壳采用铸铁哑光黑材质，还原了电机壳体表面的散热筋结构细节，通过凹凸贴图模拟出铸件表面的细微颗粒质感；蜗壳风道采用同系列铸铁材质，在出风口位置做了边缘高光处理，凸显风道内壁的光滑曲面特征；安装基座部分添加了轻微的磨损做旧效果，还原工业设备长期使用后的真实质感；传动连接轴采用抛光金属材质，通过金属反射参数调整，清晰呈现出轴类零件的加工光洁度特征。结构设计层面，完整还原了离心风机的核心工作结构：电机侧的散热筋采用等距阵列特征，保证散热面积的计算精度；蜗壳内部的叶轮结构做了简化可视化处理，既保留了叶片的排布逻辑，又避免了内部结构过于冗余影响整体展示效果；安装基座的固定孔位、蜗壳与电机的连接法兰、出风口的连接端面都做了1:1的尺寸还原，可直接用于后续的工程图导出、装配干涉检查、有限元分析前置准备。设计思路上以工业实用性为核心导向，摒弃了冗余的装饰性结构，所有建模特征都服务于风机的实际功能逻辑，各部件的拆分逻辑完全匹配实际生产中的加工装配流程，既可以作为机械设计教学的演示案例，也可以作为同类风机产品改型设计的基础参考模型，整体模型布线规整，无冗余碎面，特征树层级清晰，方便后续使用者根据需求修改参数、调整结构尺寸。
