带手动操作手柄的法兰连接活塞式截止阀

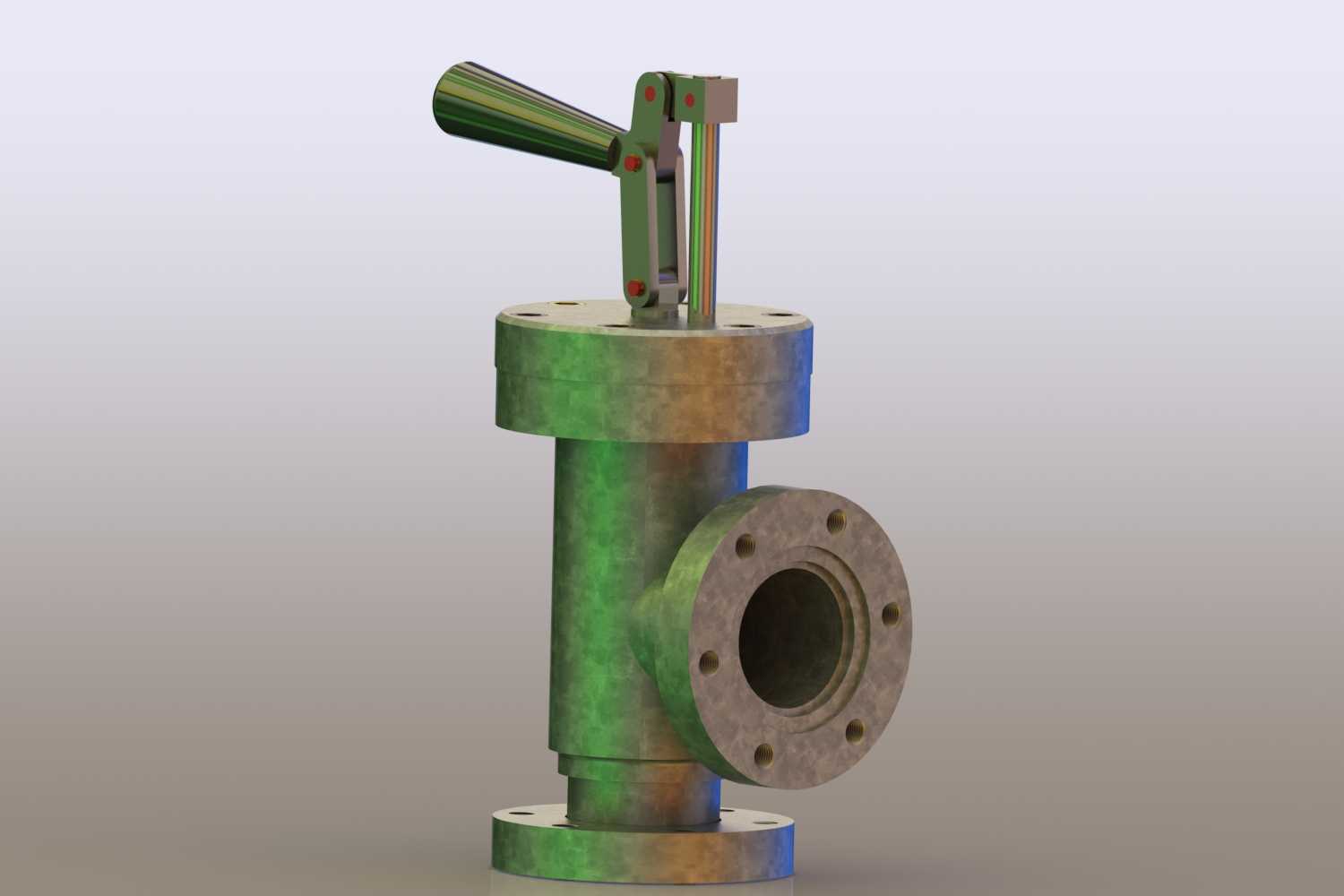

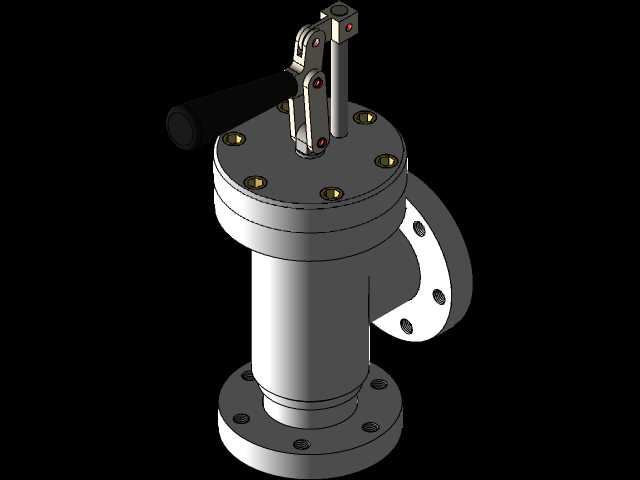

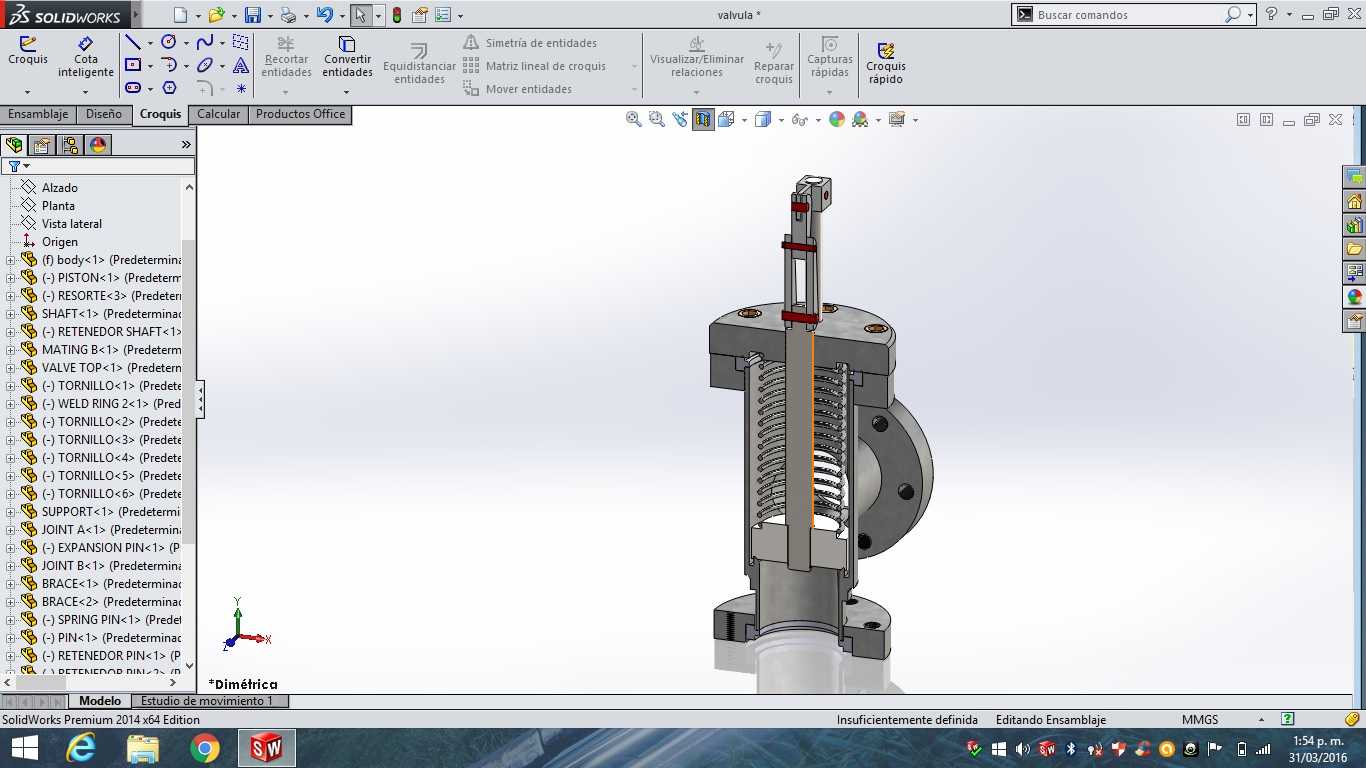

　　这款手动操作的活塞式阀门，主要应用在中小口径的工业流体管路系统中，承担管路通断控制、超压泄压的核心功能，常见于化工介质输送、蒸汽管网、小型压力容器配套、给排水泵站的支路管控场景，相比普通旋塞阀、闸阀，其活塞式密封结构在带压启闭过程中密封面磨损更小，长期使用的内漏风险更低，适合需要频繁操作的管路节点。从结构设计来看，阀体采用直角式流道布局，侧向与底部均设置带螺栓孔的法兰连接端，安装时可直接对接同压力等级的管路法兰，通过环绕法兰均布的螺栓完成紧固密封，无需额外焊接转接，适配现有标准法兰管路的改造与新装需求，安装边界需预留侧向手柄的操作空间，手柄扳动行程范围内无管线、结构件遮挡即可满足操作要求，阀体主体的圆柱形结构可直接嵌入管路安装间隙，

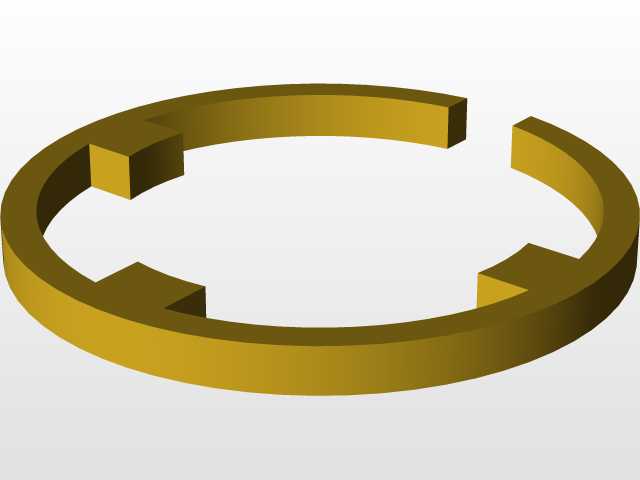

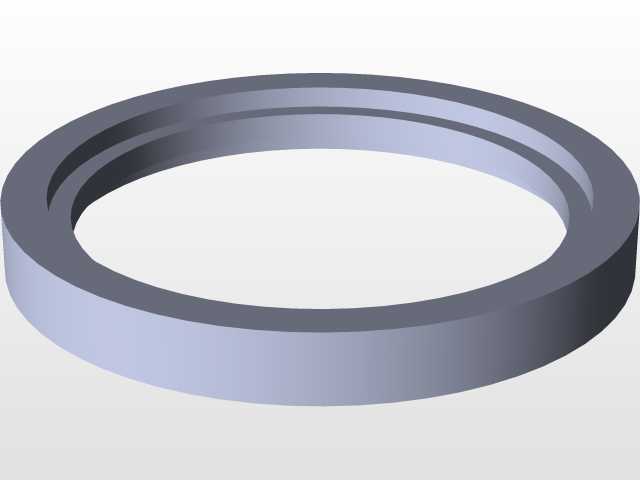

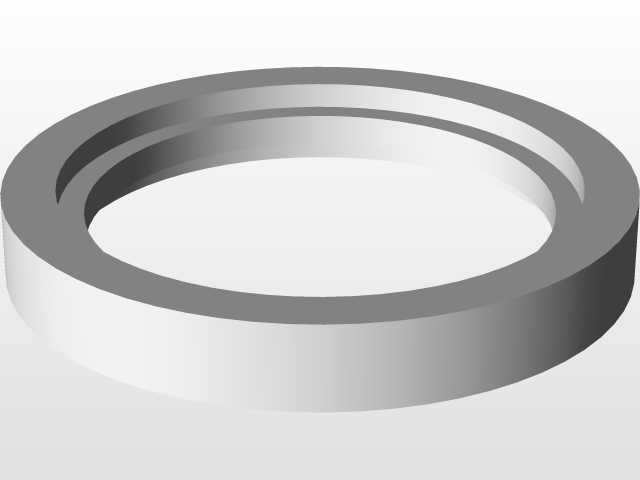

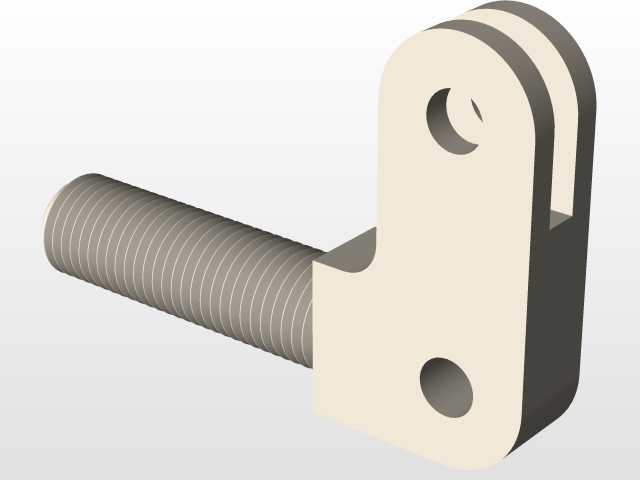

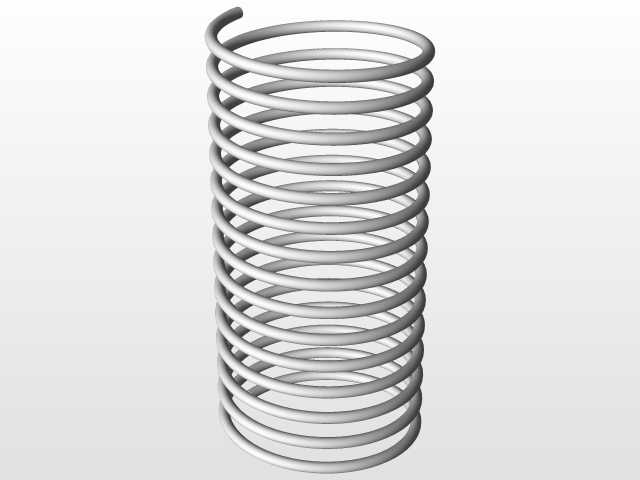

　　无需额外扩大安装空间。顶部的手动操作手柄通过铰接连杆机构连接内部活塞组件，扳动手柄时可带动活塞沿阀体内腔轴向移动，实现流道的开启与闭合，铰接位置的销轴结构做了限位设计，可避免操作过位导致的活塞脱出、密封面损伤，手柄表面做了防滑纹理处理，操作人员佩戴劳保手套也可稳定施力，无需额外配套操作工具。设计过程中优先保证了活塞与阀腔的同轴度，阀体内腔的导向段可约束活塞的运动轨迹，避免长期启闭过程中活塞偏磨导致的密封失效，法兰端的密封面采用凸面结构，配合标准法兰垫片即可实现额定压力下的可靠密封，侧向法兰的通孔位置与通用法兰标准完全匹配，可直接替换同参数的现有直角式阀门，无需改动原有管路布局。流道部分做了平滑过渡处理，可减少介质流经阀门时的阻力损失，降低管路输送过程中的能耗，活塞密封面采用硬质密封配合，可耐受一定温度的蒸汽、油品、清水等常见工业介质，适用场景覆盖多数常规工业流体管路的管控需求。
