64针薄二次扁平TQFP芯片封装结构

　　在消费电子、工业控制、车载电子的电路板设计环节，TQFP-64这类薄型四方扁平封装的应用覆盖范围极广，从主控MCU、信号处理芯片到接口转换器件，大量采用该封装形式实现板级集成。这类封装的核心设计逻辑是在有限的板面空间内，最大化引脚排布密度，同时兼顾焊接可靠性与散热需求，相比传统DIP直插封装，其占用板面面积可缩减70%以上，厚度也能控制在1mm左右的量级，完全适配当下电子产品轻薄化的设计趋势。

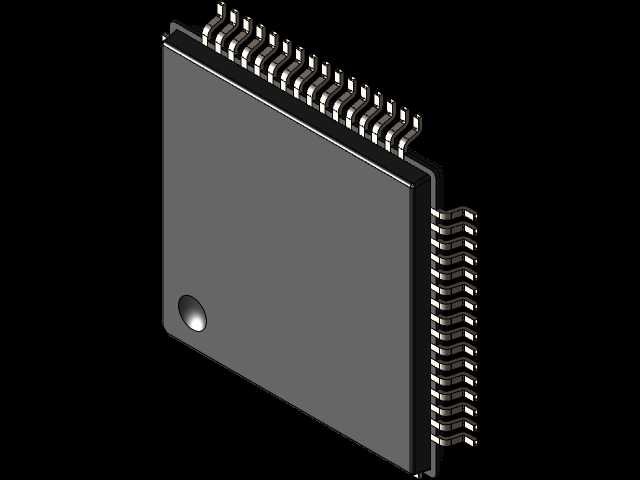

　　从结构设计细节来看，该封装采用四边出脚的鸥翼型引脚设计，引脚间距统一为0.5mm标准规格，单侧边排布16个引脚，总计64个信号引出端，引脚成型时做了精准的共面度控制，确保回流焊过程中每个引脚都能与PCB焊盘充分接触，减少虚焊、连锡等生产不良。封装本体采用耐高温环氧树脂模塑成型，本体边角做了微小的圆弧过渡，避免生产转运过程中出现边角崩裂；本体一角设置的圆形定位标记，是SMT贴片工序中识别芯片方向的核心参照，可有效防止贴装时引脚错位导致的电路功能失效。

　　在安装边界设计上，建模时严格遵循官方 datasheet 的尺寸公差要求，封装本体的长宽尺寸、引脚伸出长度、引脚成型角度、本体底部与PCB板面的间隙都做了精准还原，其中本体底部预留的间隙既可以避免焊接时助焊剂残留无法排出，也能为芯片工作时的微小热形变提供缓冲空间。做PCB封装设计时，可直接参照该三维模型匹配焊盘尺寸、钢网开口参数以及丝印轮廓，避免二维设计时容易忽略的空间干涉问题——比如周边布置的电解电容、接插件等较高元器件，可通过三维装配校验确认与芯片本体、引脚的安全距离，防止回流焊后出现元器件顶碰、无法装配的问题。

　　从实际选型适配角度，该封装适配的芯片工作功耗普遍在1W以内，依靠引脚与PCB焊盘的连接即可完成常规散热，无需额外加装散热片，在-40℃到125℃的工业级温度区间内，封装材料的形变量控制在焊接工艺允许的范围内，可满足车载、工业现场等严苛环境的长期使用需求。建模过程中对引脚的弯折弧度、镀层厚度对应的实体尺寸都做了工程化还原，并非简化的示意模型，结构工程师在做整机装配仿真、板级应力分析时，可直接调用该模型完成干涉检查、热分布模拟等工作，无需重复建模消耗设计时间。
