AmigaCDTV扩展卡塑料导向滑轨

　　老式Amiga CDTV计算机内部为扩展板卡预留的安装空间，长期依赖这种细长型塑料导向件完成板卡的插入定位。该件并非承力结构件，而是机箱内部的导引与限位零件，作用是在扩展卡推入机箱时，让板卡边缘沿固定轨迹滑动，最终与机箱后部接口或主板连接器对齐，避免插卡过程中出现偏斜、翘曲或错插。

　　从整机装配角度看，这类导轨通常成对或成组布置在机箱侧壁、底板或支架上，形成一条狭长的卡片通道。板卡进入后，两侧或边缘被槽口约束，前后方向保留插拔行程，上下方向则通过卡槽、挡边和端部止位结构控制晃动量。由于老式计算机机箱内部空间紧凑，导轨本体必须做得很薄，却又要在反复插拔后维持导向精度，因此截面形状往往不是简单直板，而是带有多层平行筋位、滑槽和局部卡扣的复合型材式结构。

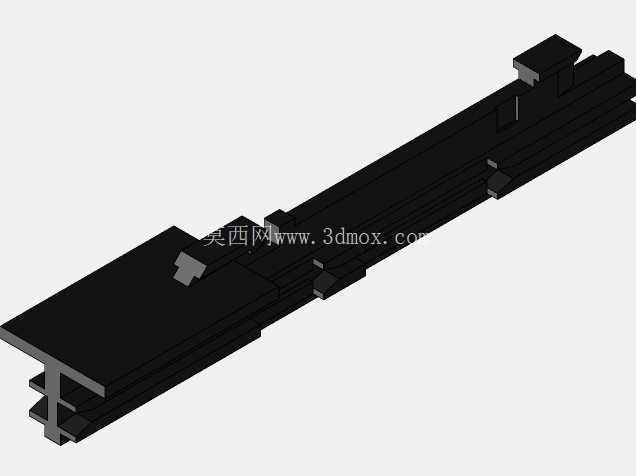

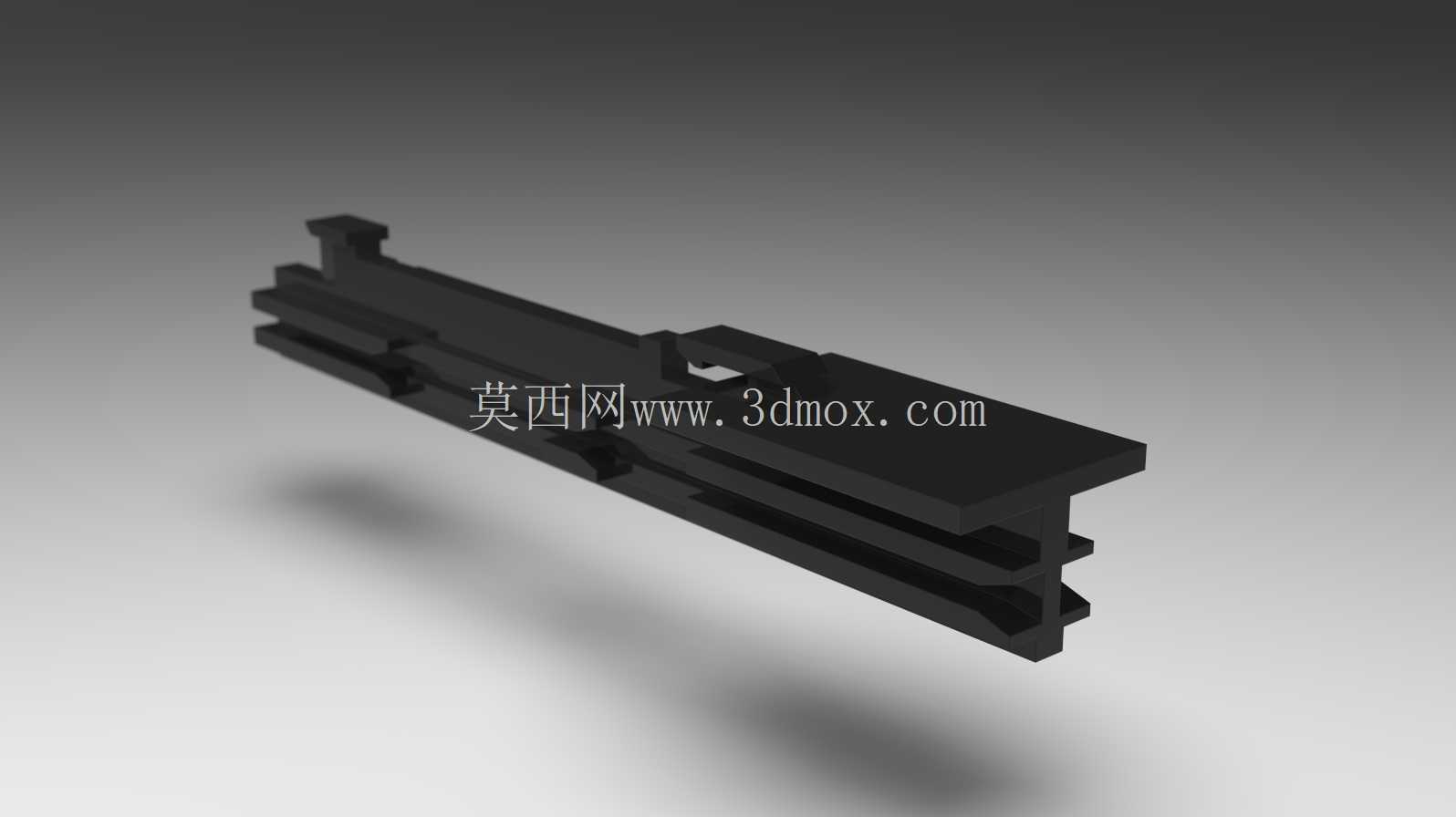

　　该模型在还原时重点抓住了功能尺寸：主体为长条形塑料件，沿长度方向布置连续导向槽，用于容纳PCB边缘；上部和侧部设置凸起挡边，限制板卡在宽度方向的位移；端部带有阶梯状止位和挂钩形态，可在板卡到位后承担轴向限位，防止卡片继续深入或从槽中滑出。局部开口和凸台则对应机箱内的安装定位需求，使导轨能够固定在指定位置，而不是自由放置。

　　实际建模过程中，首先要依据卡尺测得的实物外轮廓建立长向基准。导轨长度决定扩展卡的有效插入行程，截面宽度决定板卡与槽壁的配合间隙，槽口厚度则要围绕PCB板厚留出合理滑动余量。若间隙过小，板卡插拔阻力大，温度变化或塑料成型收缩后容易卡死；若间隙过大，板卡在槽内摆动，连接器对接时会产生偏移。因此槽宽通常不是按理论板厚完全贴合，而是在板厚基础上保留轻微侧向余量，同时利用上下挡边控制板面翻转。

　　外形上，该件沿长度方向呈现明显的非对称截面。一侧以开放式滑槽为主，方便PCB边缘进入；另一侧通过多层平行壁板提高抗弯刚度，弥补塑料件壁厚较薄带来的刚性不足。中间段的镂空与凸块并非装饰特征，而是兼顾减重、成型和安装定位：镂空可减少塑料收缩导致的变形，凸块可与机箱筋位或相邻件形成防呆配合，端部加厚区域则用于承受插拔时的局部接触力。

　　安装边界方面，导轨需要在机箱内保持直线度。若固定点间距过大，细长塑料件在受力后可能产生中部弯曲，导致板卡插入阻力骤增；若固定点过近，又可能限制机箱装配公差。设计时通常让导轨背部或端部与机箱支撑筋贴合，通过卡扣、螺钉柱或热熔柱完成固定。模型中端部的异形凸缘和侧向卡口，就是为了在不增加大量紧固件的情况下，把导轨约束在机箱预设位置。

　　从材料和工艺角度看，这类零件适合采用热塑性塑料注塑成型。截面中多处薄壁筋条平行布置，既能提高导向刚度，也能在成型时形成较为均匀的材料分布。需要注意的是，厚壁区域容易产生缩痕，薄壁长边容易发生翘曲，因此筋位厚度、过渡圆角和拔模方向都应围绕模具开模方向统一考虑。当前结构表达以功能装配为主，若进入量产阶段，还需在滑槽开口、端部止位面和卡扣背面补充拔模斜度，并在尖角位置增加小圆角，以降低应力集中。

　　在设备维护和复古硬件修复场景中，该导轨的价值主要体现在替换缺失或老化件。旧机塑料经过多年使用后可能变脆、断裂或磨损，槽口扩大会直接造成扩展卡定位不良。通过三维重建，可以重新得到导轨的关键配合面、槽距、止位高度和安装凸点位置，再通过3D打印或小批量注塑完成备件制作。对于结构工程师而言，建模时不能只追求外观相似，更要保证PCB进入角度、槽口净空、端部止位和机箱固定点之间的相对关系准确，否则打印出的零件即使外形接近，也无法顺利完成板卡装配。

　　该件的设计思路体现了消费电子机箱中常见的低成本导向方案：用一体成型塑料型材承担导引、限位、安装和轻度固定功能，以最少零件数量实现扩展卡的可靠插拔。其核心不在复杂曲面，而在狭长截面上各筋位、槽口和止挡之间的尺寸协调。
