复古软驱弹出卡扣结构三维造型

　　在老式桌面计算机外设的维护与复刻场景里，软盘驱动器的机械操作件往往是最容易被忽略、却直接决定整机交互手感的小部件。这套结构对应松下JU-253型软驱配套的Amiga 500主机弹出操作卡扣，属于整机前面板操作链路里的末端执行件，日常使用中用户按压按键后，力通过杠杆传递到驱动器锁止机构，完成软盘片的解锁与顶出动作。

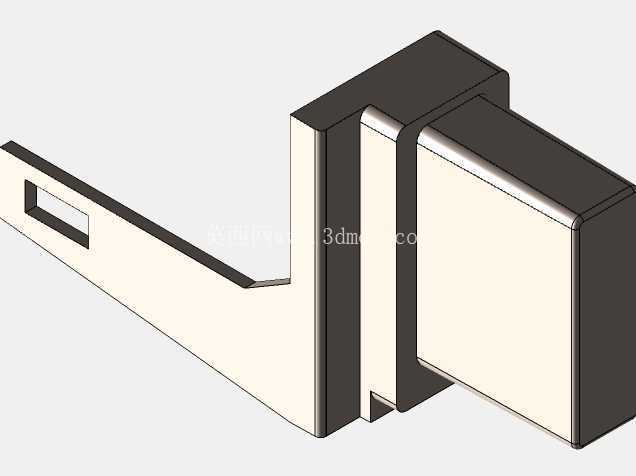

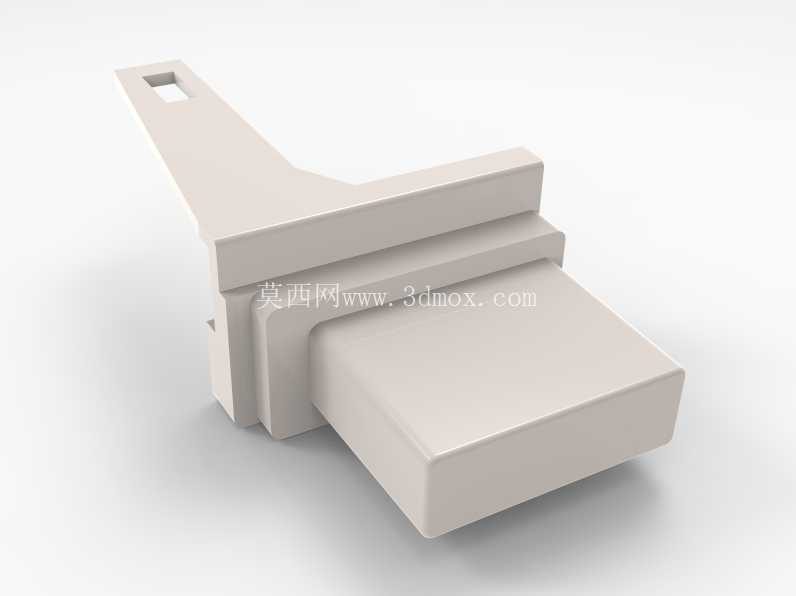

　　从整机装配边界来看，这个零件横跨三个装配区域：最前端的方块段是用户手指直接接触的按键帽部分，外露在主机前面板的开孔内，表面做平直大面处理，没有额外防滑纹理，和同期消费电子的极简外观风格保持统一；中段的双层阶梯凸台是整个零件的导向支撑段，装配时卡入机箱前面板与驱动器支架之间的预留滑槽，阶梯的两个台阶面分别对应机箱钣金的限位面和驱动器外壳的贴合面，装配后零件只能沿按压方向做直线往复滑动，横向窜动被滑槽完全约束；向后上方延伸的长臂是力传递杠杆，臂体末端开出方形镂空，一方面是为了避让机箱内部的加强筋，另一方面用于扣合驱动器侧的弹出拨杆，按压前端按键时长臂绕接触支点小幅转动，撬动拨杆触发软驱内部的弹出机构。

　　设计这类小尺寸操作件时，首先要匹配的是整机的操作行程：软驱本身的拨杆触发行程通常在3到5毫米，按键外露面的按压行程要控制在4到6毫米，既不能行程过短导致误触，也不能行程过长让用户按到底还无法触发弹出。长臂的长度比例经过匹配，前端按键的按压力通过杠杆放大后作用在拨杆上，最终用户手指需要施加的力控制在2到4牛，符合老式消费电子的操作手感区间。零件所有转角都做了均匀的圆角过渡，没有尖锐应力集中棱边——这类零件早年大多采用ABS或HIPS注塑成型，圆角既可以降低注塑时熔体填充的阻力，避免拐角处出现缺胶、内应力开裂，也能在长期反复按压的循环载荷下，让应力均匀分散在臂体截面上，避免长臂根部出现疲劳断裂。

　　从安装适配的角度，中段阶梯结构的厚度公差需要控制在±0.15毫米以内：如果阶梯厚度偏大，零件装入滑槽后会出现卡滞，按压后无法靠内部弹簧回位；如果厚度偏小，滑动间隙过大，按键会出现左右晃动感，按压时力传递方向偏移，长期使用会磨损拨杆配合面。长臂末端的方孔位置尺寸需要和驱动器拨杆的销位严格对齐，横向偏移量不能超过0.3毫米，否则会出现扣合不到位、按压时空程过大的问题。前端按键块的外轮廓尺寸要小于机箱前面板的开孔，单边预留0.2到0.3毫米的间隙，保证热胀冷缩时按键不会和面板刮蹭，同时间隙也不会大到露出内部结构，兼顾外观整洁度。

　　在复古硬件修复、3D打印复刻备件的场景中，这个零件的建模逻辑需要完全还原原品的壁厚分布：原注塑件的主体壁厚均匀控制在1.8到2.2毫米，既不会因为壁厚过大导致注塑缩痕，也不会因为壁厚过薄导致臂体刚性不足。建模时需要重点核对三个配合面的相对位置：按键前端面到阶梯限位面的距离决定按键外露高度，阶梯面到长臂方孔中心的距离决定杠杆传动比，长臂的折弯角度决定装配后零件和驱动器、机箱三者的贴合状态。这类小结构件虽然整体尺寸不大，却同时集成了按键外观面、滑动导向面、杠杆传力、拨杆扣合四个功能，每一处尺寸偏差都会直接影响软驱弹出操作的实际手感，复刻建模时不能只做外观近似，必须把所有装配配合的边界尺寸逐一和原硬件的安装空间核对，才能保证替换后可以直接装机使用，不需要二次打磨修整。
