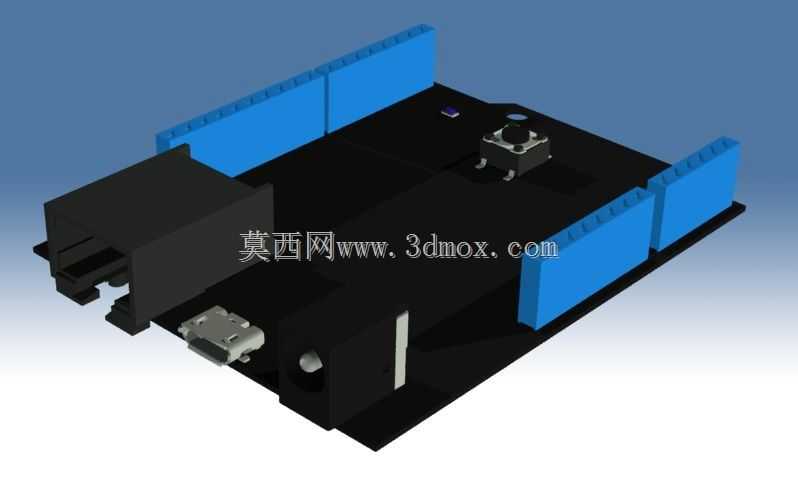

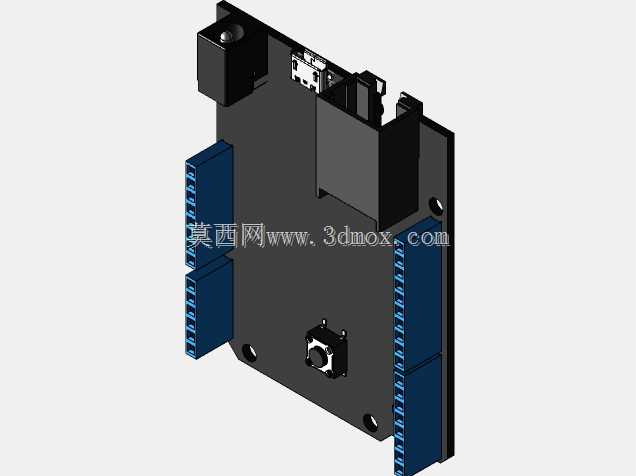

Netduino加2开源硬件开发板结构

　　在嵌入式原型开发、小型智能设备验证的场景里，这类开发板的结构建模往往是很多工程师容易忽略的环节——不少人做整机结构适配时，要么直接拿厂商给的二维尺寸图硬套，要么凭经验留安装间隙，最后打样回来才发现接口对位偏差、排针干涉、外壳卡扣卡不上，反复改模耽误项目进度。这个模型是基于实际实物测绘完成的，没有追求极致的微米级精度，毕竟在绝大多数教学验证、原型机搭建、非标小设备集成的场景里，0.1mm级的公差冗余完全能覆盖结构适配的需求，反而过度追求精细建模会占用不必要的设计资源，拖慢整体项目节奏。

　　从实际用途来看，这类开发板常被用在学生课程设计、创客作品搭建、小型工业传感节点的原型验证环节，做结构设计时首先要明确几个核心安装边界：板载的USB接口是最常出现插拔受力的位置，建模时特意保留了接口周围的结构加强空间，避免外壳设计时压住接口金属外壳导致插拔不畅；两侧的蓝色排针座是外接扩展模块的核心接口，模型里准确还原了排针的凸台高度和针脚伸出长度，不管是做叠层扩展板的间距预留，还是做外壳的开孔避让，都能直接参考这个尺寸，不会出现排针顶到外壳内壁、或者扩展模块插不到位的问题。板上的轻触按键位置也做了准确还原，做面板开孔时可以直接对位，不用反复调整按键帽的伸出高度，保证按压行程合适不会出现卡键。

　　设计思路上没有做多余的细节简化，比如板载的电源接口固定凸台、四角的安装孔位都完全参照实物还原，安装孔的孔径适配常用的M2铜柱，做设备内部固定时可以直接匹配常用的紧固件规格，不用额外改孔。很多工程师做这类电子板卡的结构适配时，容易忽略板卡背面元件的突出高度，这个模型里也还原了背面接口元件的突出量，做安装槽设计时可以直接参考预留底部间隙，避免背面元件被安装柱顶压导致虚焊或者元件损坏。

　　在实际项目应用里，不管是做桌面级小型智能装置的外壳设计，还是做工业现场小型采集终端的内部安装支架，这个模型都能直接导入装配环境做干涉检查，不用自己再花时间测绘板卡尺寸。比如做壁挂式的环境监测节点时，可以直接根据模型的板卡轮廓设计内部安装导轨的位置，预留出接线的弯曲半径空间，保证USB供电线、外接传感器接线都有足够的走线空间，不会出现线被板卡压住、或者盖外壳时挤断导线的问题。另外板上的状态指示灯位置也做了对应还原，做外壳透光孔设计时可以直接对位，不用反复调整灯孔位置保证指示灯可视效果。

　　要注意的是，这个模型的尺寸公差是面向原型开发场景设置的，如果是做量产级的精密模具设计，还是需要结合厂商提供的官方规格书做关键尺寸的复核，但对于绝大多数非量产的原型验证、教学演示、项目方案阶段的结构适配来说，这个精度完全足够，能帮结构工程师省掉大量手动测绘的时间，把精力放在更核心的整机功能结构设计上。比如在做创客空间的开源项目分享时，用这个模型可以直接快速搭建整机的装配效果，提前验证结构合理性，减少实物制作时的返工次数，不管是3D打印外壳还是做亚克力层叠结构，都能直接导出尺寸参考，不用反复调整安装位。
