DIN导轨式100位SCS电气接线终端模块

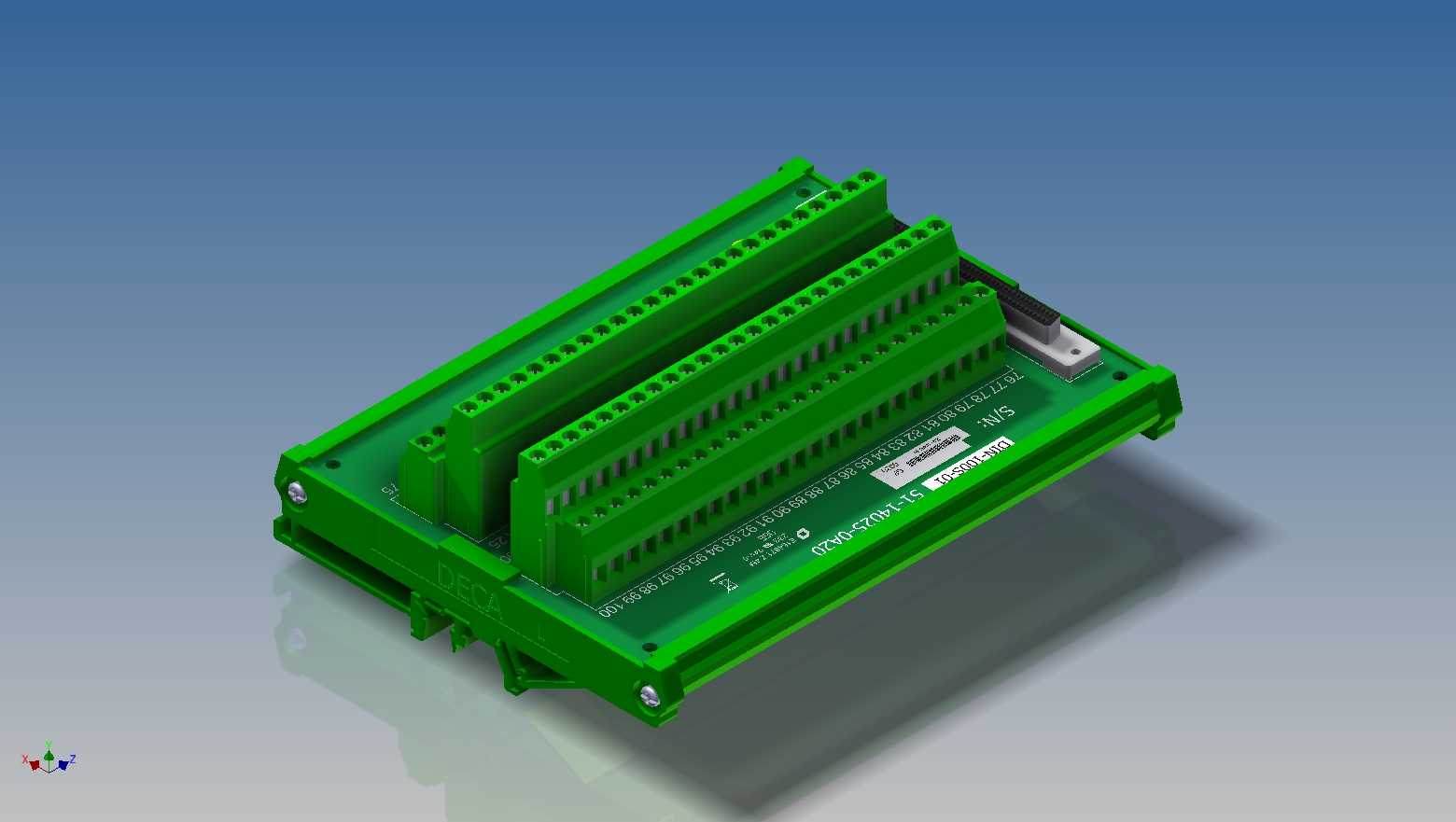

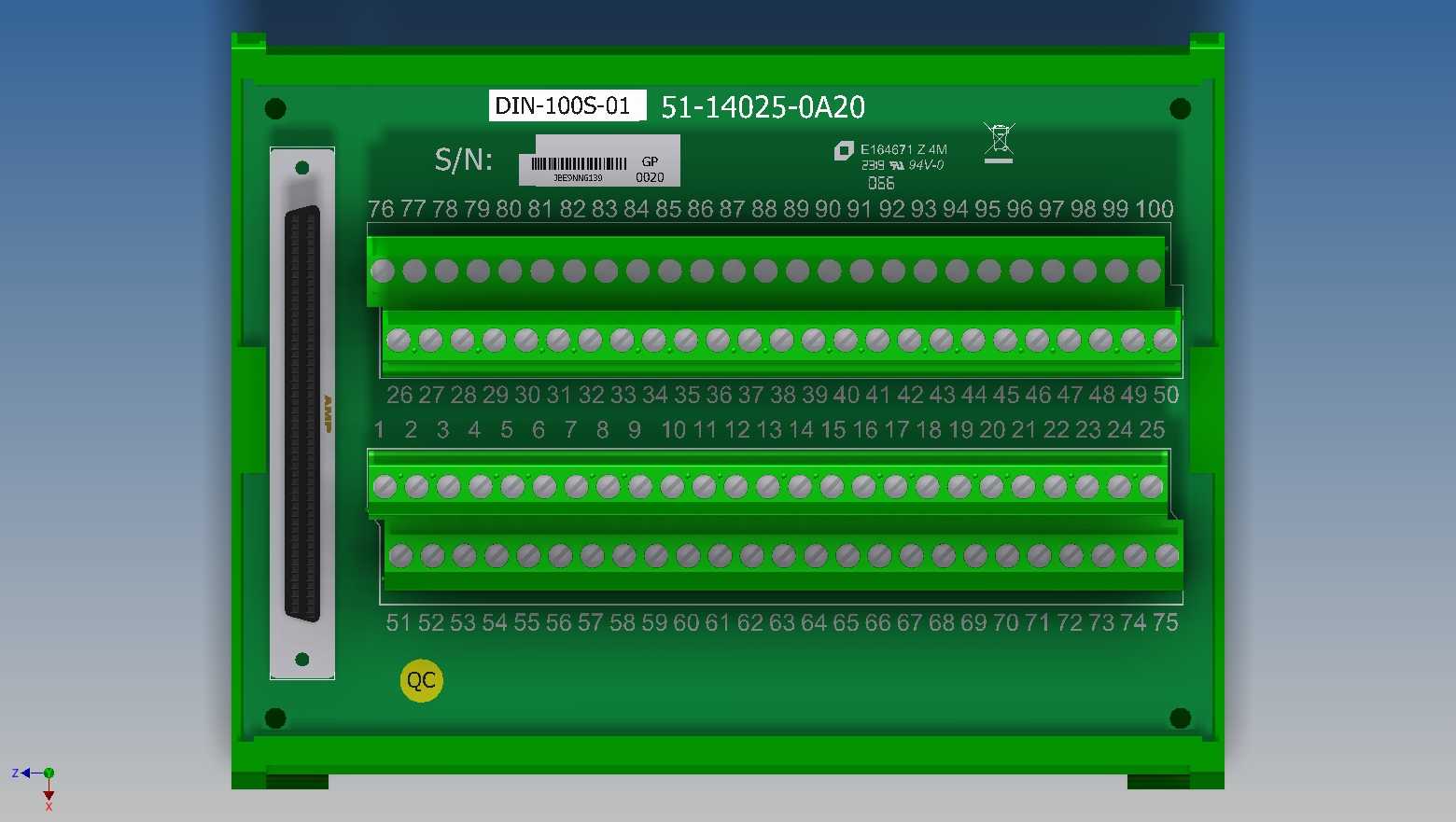

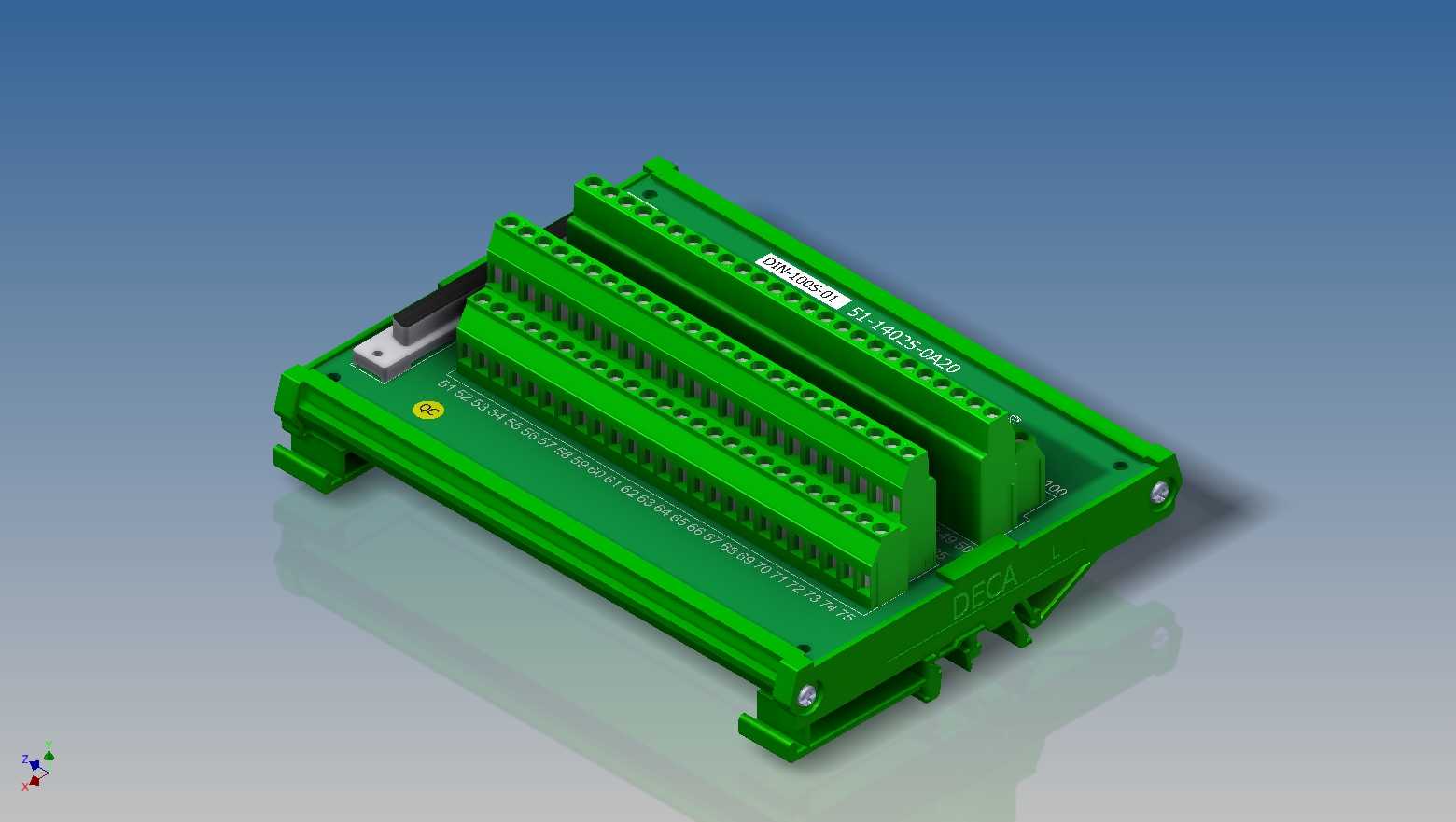

　　这款100位SCS终端模块，主要面向工业控制柜内的高密度信号转接场景设计，适配标准DIN导轨安装规范，在PLC IO扩展、工控系统信号集散、测试台架线路整理等场景中应用广泛，能有效解决柜内多芯线缆直连元器件带来的走线杂乱、维护困难、接线错误率高的实际问题。从结构设计来看，模块主体采用绿色阻燃PCB作为基底，所有接线点位沿PCB纵向分层排布，单排25位共设置四排接线端子，端子旁清晰丝印连续编号，从1到100的点位标识无断点，配合侧边的多芯连接器接口，可实现100路信号的快速转接，无需逐根压接对应点位，大幅降低现场接线的工时消耗。模块侧边预留的标准SCSI接口采用高密度针座设计，可直接配套对应芯数的预制线缆使用，

　　预制线缆端可直接对接采集卡、PLC模块等核心器件，柜内布线时仅需将预制线缆沿走线槽布放至终端模块处，外部现场线缆则直接压接在模块的螺丝端子上，后期维护排查线路时，可直接通过点位编号快速定位故障回路，无需逐根梳理线缆走向。安装边界上，模块整体宽度适配标准35mmDIN导轨的安装卡槽，安装后突出导轨面的厚度控制在合理范围，不会与柜内相邻安装的断路器、继电器等器件产生空间干涉，PCB四角预留固定孔位，除导轨卡扣固定外，可额外加装螺丝实现双重固定，避免设备运输、长期运行震动过程中模块出现移位、接线松脱的问题。设计过程中充分考虑了电气间隙要求，相邻接线端子之间的爬电距离满足低压电气控制的安全规范，

　　大电流回路与信号回路在PCB走线上做了分区处理，减少不同类型信号之间的串扰，端子螺丝采用防滑脱设计，拧松状态下不会从端子座内脱落，避免现场接线时螺丝掉落至柜内引发短路风险。模块表面的丝印标识采用耐磨油墨印刷，长期在柜内温湿度变化、灰尘附着的环境下不会出现标识模糊脱落的问题，QC标识位预留了检验合格章的加盖位置，生产环节可逐台完成导通测试后加盖标识，确保每台出厂模块的所有点位导通正常，不存在虚焊、开路的问题。实际选型使用时，可根据接入信号的电压、电流等级匹配对应线径的压接端子，模块单点位的载流能力满足常规工控信号、低压控制回路的传输要求，无需额外加装转接端子排，单块模块即可完成100路信号的中转整理，有效节省控制柜内的宝贵安装空间，降低柜内布线的整体复杂度。
