井用取水导向滑轮组结构设计

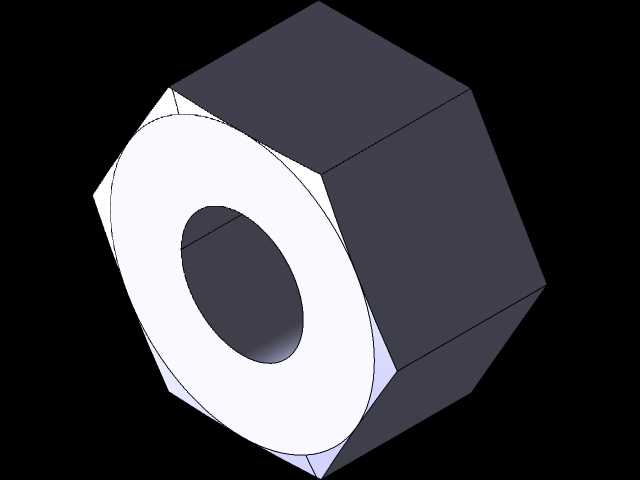

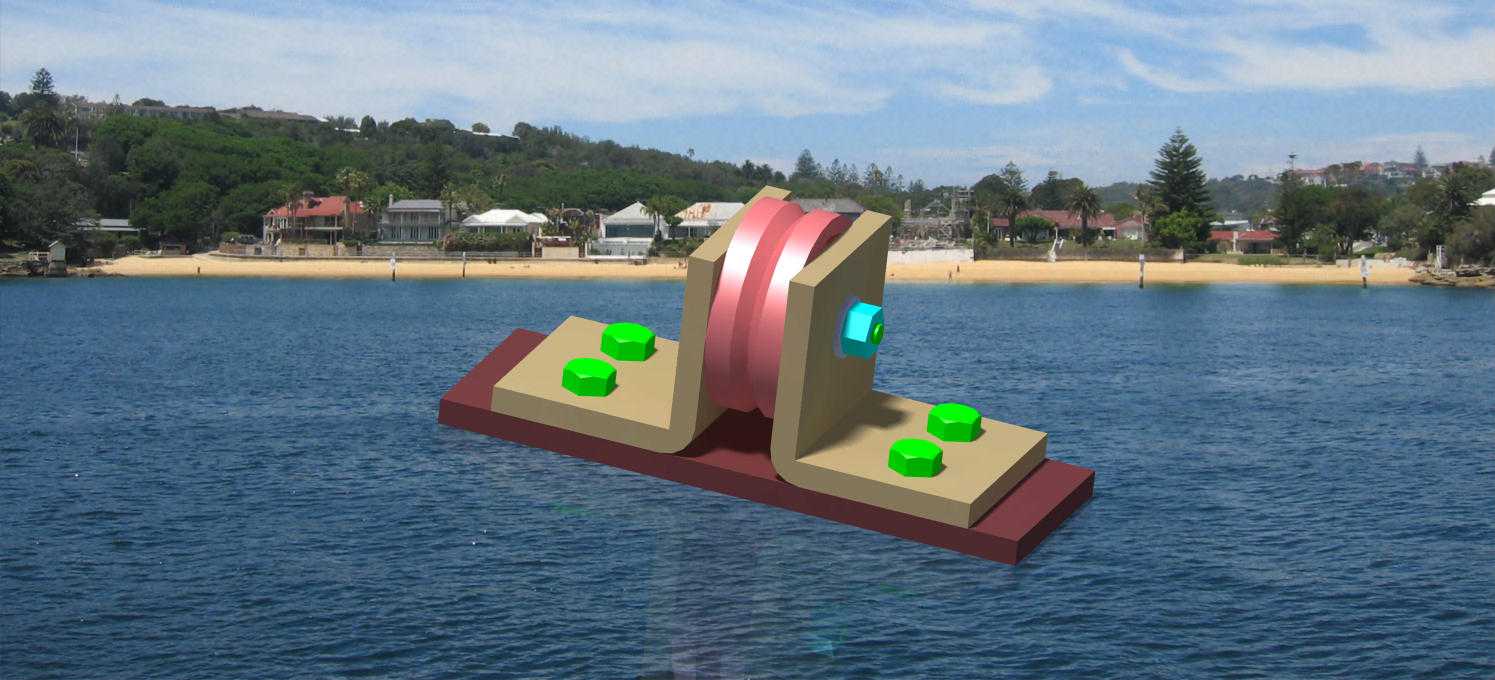

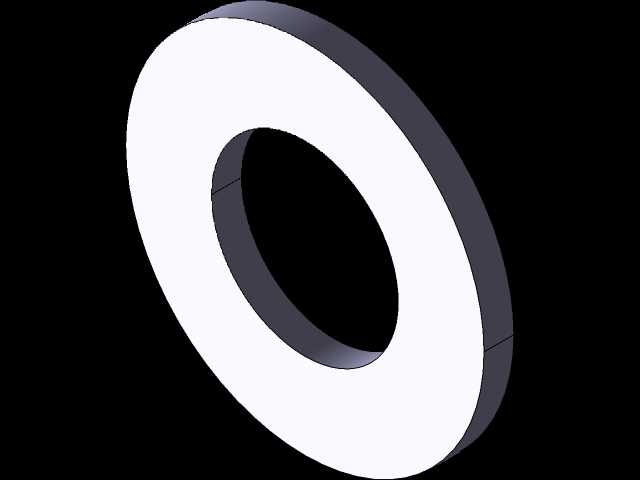

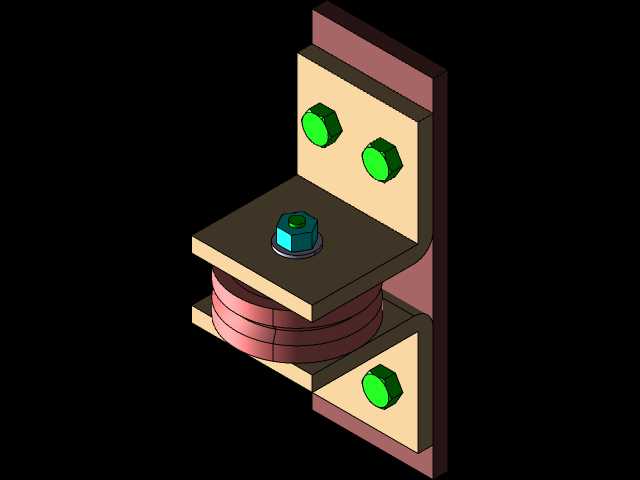

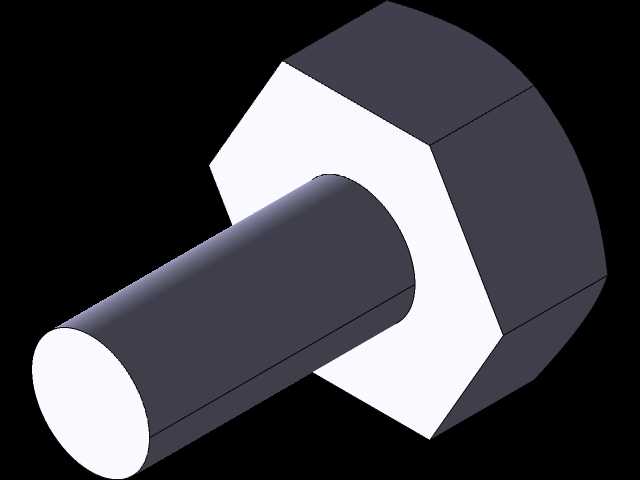

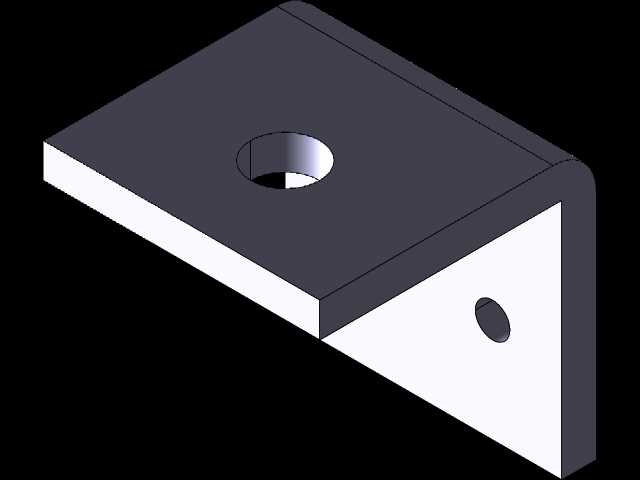

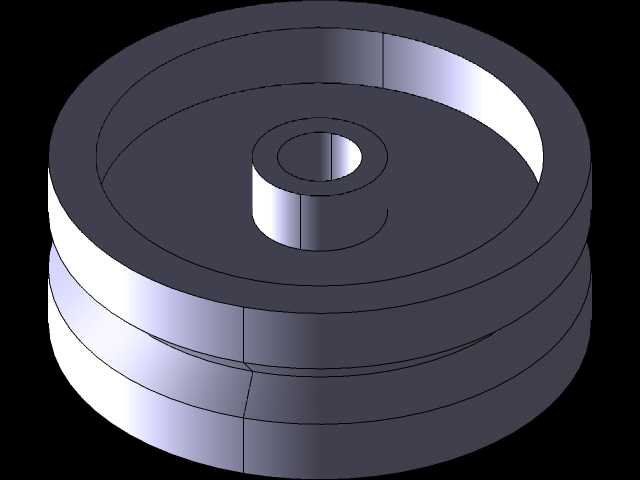

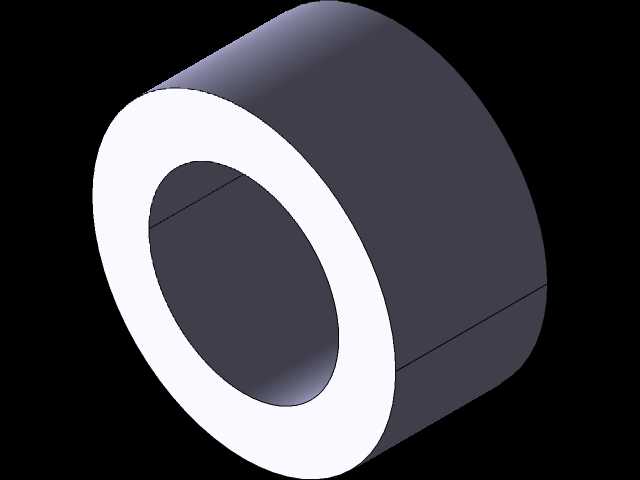

　　这类滑轮组结构核心应用场景集中在民用浅井取水、小型物料垂直提升场景中，核心作用是通过轮槽与绳索的配合改变施力方向，让地面操作人员无需俯身正对井口即可完成取水作业，大幅降低垂直提水过程中的操作难度与体力消耗。从结构功能来看，整套组件采用分体式装配设计，主体支撑座为L型折弯式承力结构，底部设置四个对称分布的螺栓安装位，可直接固定在井口旁的混凝土基座或者金属支架上，安装时需要保证轮槽中心与井道中心的同轴度偏差不超过2mm，避免绳索在收放过程中与轮缘发生偏磨，缩短绳索使用寿命。滑轮主体采用双轮缘限位结构，轮槽弧度匹配常用的10-14mm直径棉麻绳或者尼龙绳，轮体与中心销轴之间预留转动间隙，销轴端部设置轴向限位卡件，

　　防止轮体在长期转动过程中出现轴向窜动甚至脱出的问题。设计过程中优先考虑了户外长期使用的结构稳定性，支撑座底部与安装面接触的位置做了平面度处理，四个安装孔的位置公差控制在±0.1mm范围内，适配常规的M8膨胀螺栓或者普通六角螺栓固定，整体安装边界尺寸控制在较小范围内，不会占用井口周边过多操作空间，即使是老旧的民用井口也能直接适配安装，无需额外改造基座结构。从受力传递路径来看，绳索施加的竖向载荷会通过轮体传递到中心销轴，再分散到两侧的支撑立板上，最终通过底部的四个固定螺栓传递到安装基座，整个传力路径没有应力集中的薄弱环节，支撑立板与底板之间采用一体式折弯或者焊接固定，连接强度可以承载50kg以内的满装水桶重量，

　　完全满足日常民用取水的载荷需求。在建模练习层面，这套结构涵盖了轴类零件、板类支撑件、标准紧固件、轮类回转件的完整装配流程，练习者可以通过拆解这套结构掌握配合公差的设置方法，比如轮体与销轴的间隙配合、螺栓与安装孔的过渡配合、限位卡件与销轴端部的卡槽配合，同时也能理解受力导向类部件的设计逻辑，即优先保证传力路径顺畅，再兼顾安装便捷性与后期维护的便利性，比如销轴可以直接抽出更换磨损的轮体，不需要整体拆卸整个支撑座，日常维护只需要定期在销轴位置加注润滑脂即可降低转动阻力，延长部件整体使用寿命。
