卡帕迪亚1000公升立式储液罐体结构设计

　　做民用及工业流体存储配套设计快十二年，经手的立式储液容器建模项目不下百个，这款1000升规格的立式储液罐体，是滚塑一体成型储液容器里适配场景最广的规格之一。从实际落地的项目来看，这类罐体最先覆盖的是农村饮水安全改造项目里的高位储水单元，不少丘陵地区的单村供水点，会把这类罐体架在2-3米高的砖混支墩上，依靠重力给连片住户供水，不用额外增设变频增压泵，后期运维成本极低。除了生活储水场景，中小型畜牧养殖场的药液存储、水溶肥配比中转，小型加工厂的切削液暂存、污水处理环节的中和药剂缓存，也常选用这个容量的罐体——既不会因为容积太小需要频繁补料，也不会因为容量过大占用过多厂区空间，适配多数中小型生产场景的场地边界。

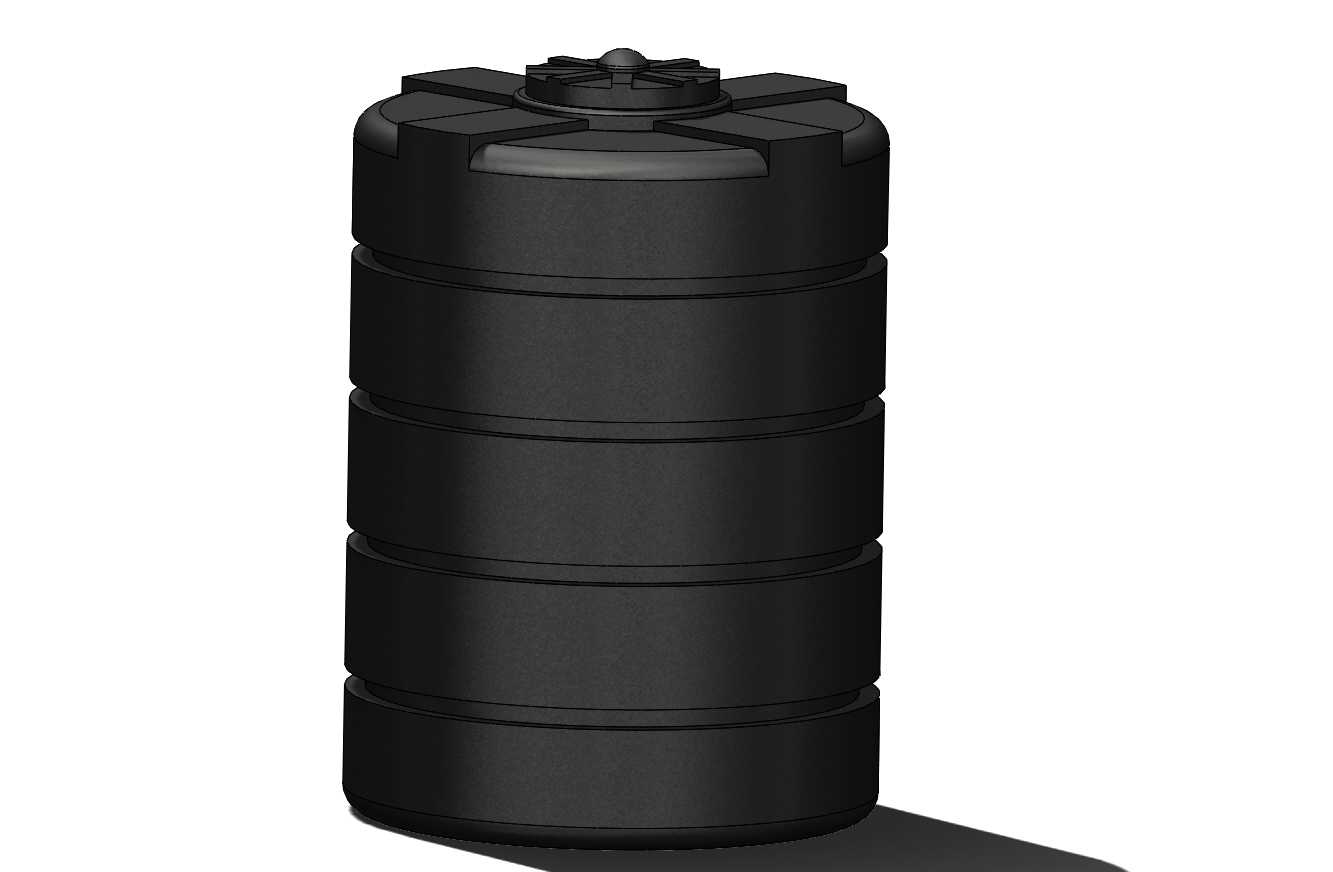

　　从结构设计逻辑来看，这款罐体采用了多道环形外凸加强筋的结构，也就是外观上看到的分层式环状凸起，这是滚塑工艺储液罐的核心受力结构。1000升容量的罐体满液状态下总重超过一吨，侧壁如果做光面结构，长期受液体静压力作用很容易出现鼓胀变形，尤其是盛装部分密度比水大的工业液体时，侧壁受力会进一步提升。环形加强筋的排布间距经过反复校核，每道筋的凸起高度、圆弧过渡半径都匹配滚塑工艺的物料流动特性，既不会因为筋位过深导致成型时壁厚不均，也能有效抵消满液状态下的侧壁张力，避免长期使用出现蠕变变形。

　　罐体顶部做了对称分布的内嵌式吊装位，顶部中心预留了标准口径的接口安装位，可以根据使用需求适配不同规格的法兰盖、呼吸阀或者液位计安装接头，不用后期二次开孔破坏罐体整体结构。底部做了微向内收的圆弧过渡，没有直角积料区，不管是存储清水还是带少量杂质的液体，排空的时候都不会出现残液滞留的死角，日常清洗维护的难度很低。安装边界上，这款罐体的底部支撑直径控制在900毫米左右，只要做一块平整的硬化水泥台面就能放置，不需要额外做预埋固定件，只要在罐体周边预留150毫米以上的操作空间，就能完成管路对接、日常检查等操作，对安装场地的要求极低。

　　建模的时候特意把罐体的壁厚变化做了参数化关联，底部因为长期承受液体静压，壁厚比上部侧壁厚2毫米左右，顶部吊装位的位置做了局部加厚处理，避免吊装的时候出现应力开裂。所有的过渡位置都做了R10以上的圆弧处理，既符合滚塑成型的工艺要求，也能减少应力集中点，提升罐体的整体抗冲击性能——这类罐体很多时候是在户外露天使用，难免会遇到磕碰、低温冻胀等极端情况，均匀的壁厚分布、圆滑的结构过渡，能有效降低这类场景下的损坏概率。
