多足仿生蜘蛛行走机构结构设计

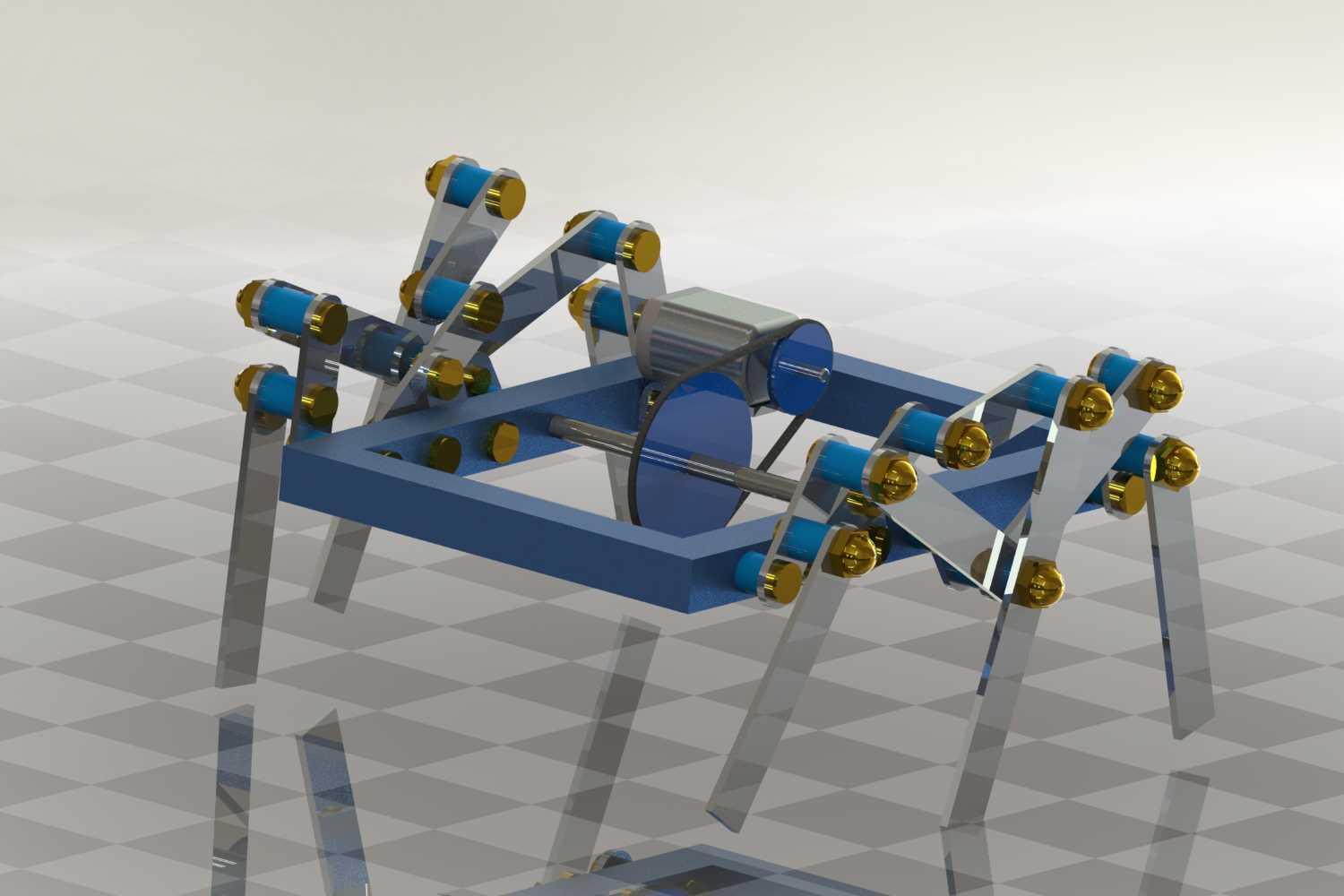

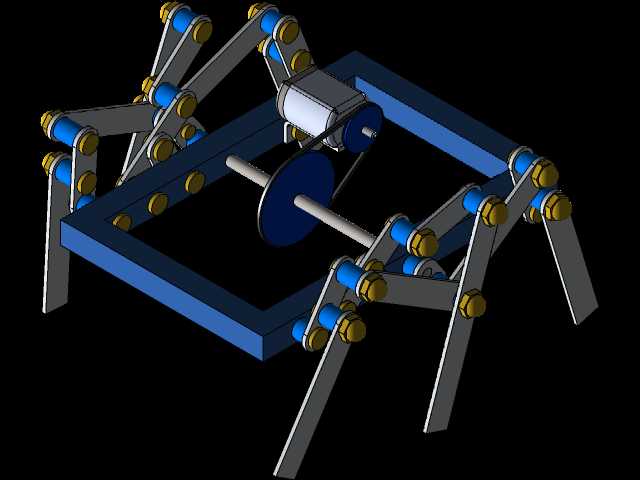

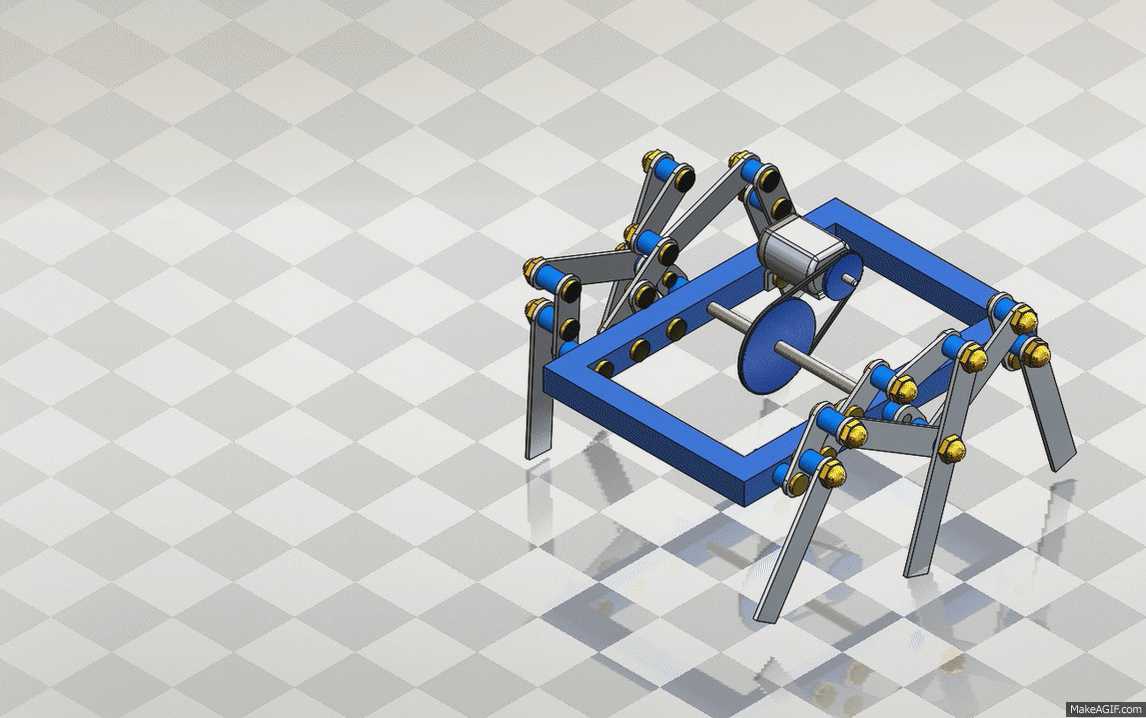

　　这款多足仿生行走机构的设计初衷，是为狭窄非结构化地形下的小型探测作业场景提供可行的移动载体方案，区别于轮式、履带式移动结构对平整硬质路面的强依赖，多足构型可以跨越高度不超过单腿行程三分之二的凸起障碍，也能在存在沟槽、碎石的松散接触面稳定落脚，适配管道内部巡检、灾后狭小空间探查、复杂地形采样作业等轮式设备难以进入的工况。整套机构采用对称式框架承载主体，核心传动单元布置在框架中部的贯通轴上，通过单根输入轴的连续回转运动，驱动两侧对称布置的连杆组完成周期性抬腿、前移、落腿、支撑的步态循环，不需要为每条腿单独配置驱动源，仅靠单动力输入即可实现整机的向前行走，大幅降低了小型移动载体的动力系统复杂度与整体自重。从结构设计逻辑来看，

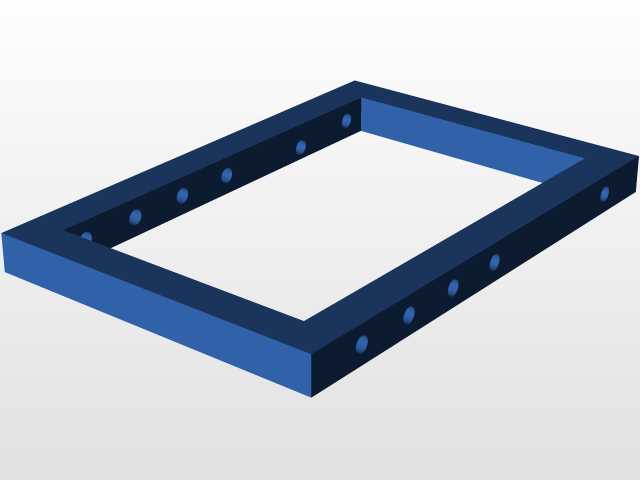

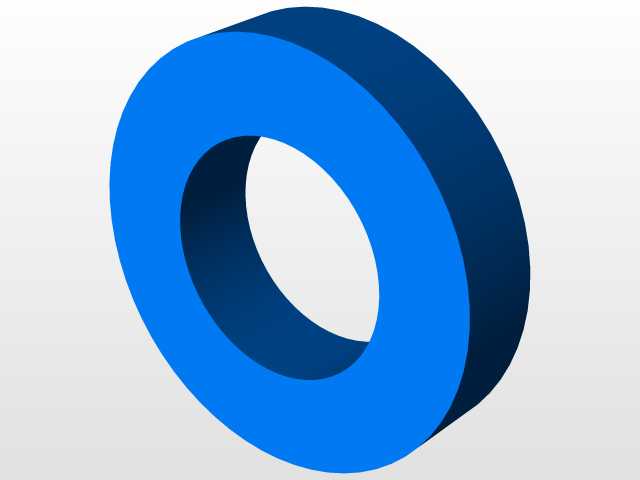

　　每条腿的连杆铰接点都经过运动学仿真校核，关节处采用轴套配合铰接销的连接形式，既保证了连杆摆动过程中的转动自由度，又能控制铰接间隙在合理范围内，避免运动过程中出现卡滞或步态偏移；框架采用矩形截面杆件拼接，在保证整体结构刚度的前提下预留了充足的安装空间，中部的传动轮与输入轴采用键连接传递扭矩，两侧连杆组的相位差经过精确匹配，保证行走过程中始终有不少于半数的腿处于支撑状态，避免整机行进中出现侧翻或重心失稳的问题。安装边界方面，整套机构的横向宽度控制在常规小型巡检设备的尺寸范围内，纵向长度可根据实际搭载需求调整框架杆件长度，腿部的最大抬升高度可通过调整连杆铰接点的偏心距进行适配，不需要重新设计整套传动结构；框架上方预留了标准化的安装孔位，

　　可直接搭载小型探测传感器、采样模块或轻量化作业执行端，不需要额外设计转接支架。在实际应用中，这类纯连杆驱动的多足机构相比电控独立舵机驱动的多足结构，具备更强的环境抗干扰能力，不会因为电控信号干扰出现步态紊乱，机械结构的可靠性更高，维护成本更低，适合在存在电磁干扰、粉尘潮湿的恶劣作业环境下长期运行；同时整套机构的零件多为常规杆类、轴类、铰接销类通用加工件，不需要定制复杂异形零件，加工制造成本可控，也方便后期根据实际作业场景调整腿部尺寸与步态参数，适配不同的地形通过需求。
